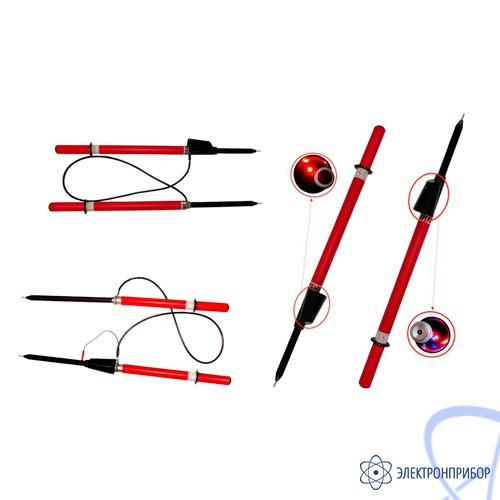

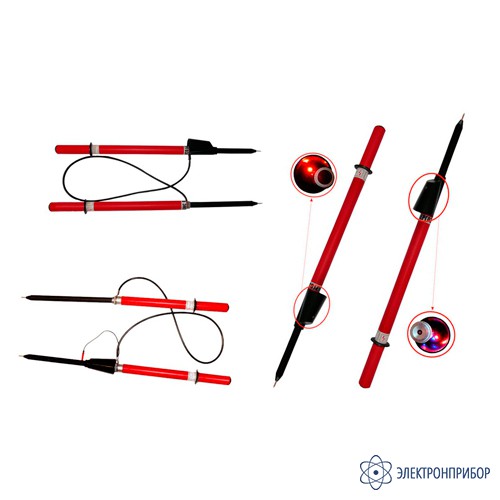

УВНУ-10 СЗ — указатель высокого напряжения

Производитель

Энергозащита

Гарантия

12 мес

Артикул

45951

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание указателя высокого напряжения УВНУ-10 СЗ:

Указатель высокого напряжения УВНУ-10 СЗ предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).

Принцип действия указателя напряжения УВНУ-10 СЗ основан на преобразовании электрических сигналов в светозвуковые.

Указатель высокого напряжения УВНУ-10 СЗ поставляется в шести исполнениях:

УВНУ-10 СЗ - светозвуковая импульсная индикация с самопроверкой;
УВНУ-10 СЗ ИП - светозвуковая импульсная индикация с самопроверкой и источником питания;
УВНУ-10 СЗ ТФ - фазоуказатель двухполюсный светозвуковой импульсная индикация с трубкой фазировки (без источника питания);
УВНУ-10 СЗ ИП ТФ - фазоуказатель двухполюсный светозвуковой импульсная индикация с самопроверкой, источником питания и трубкой фазировки;
УВНУ-10 СЗ ИП КБ - контактно-бесконтактный указатель напряжения с источником питания;
УВНУ-10 СЗ ИП КБ ТФ - фазоуказатель двухполюсный контактно-бесконтактный с источником питания и трубкой фазировки.

Технические характеристики указателя высокого напряжения УВНУ-10 СЗ:

Параметр	Значение
Параметр	УВНУ-10 СЗ	УВНУ-10 СЗ ИП (CR123)	УВНУ-10 СЗ ИП (CR2450)	УВНУ-10 СЗ ТФ	УВНУ-10 СЗ ИП ТФ	УВНУ-10 СЗ ИП КБ	УВНУ-10 СЗ ИП КБ ТФ
Порог срабатывания указателя, не выше	Не выше 1500 В	Не выше 1500 В	Не выше 1500 В	При схеме согласного включения, не ниже 12700 В; При схеме встречного включения, не выше 1500 В	При схеме согласного включения, не ниже 12700 В; При схеме встречного включения, не выше 1500 В	Не выше 1500 В (индикация контактной части)	При схеме согласного включения, не ниже 12700 В; При схеме встречного включения, не выше 1500 В
Максимальное рабочее напряжение	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ	10 кВ
Метод измерения	Контактный	Контактный	Контактный	Контактный	Контактный	Контактный и бесконтактный	Контактный и бесконтактный
Виды индикации	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Контактной части: световая: импульсная, двухцветная; звуковая: прерывистая	Контактной части: световая: импульсная, двухцветная; звуковая: прерывистая
Виды индикации	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Световая: импульсная; Звуковая: прерывистая	Бесконтактной части: световая: импульсная, одноцветная; звуковая: прерывистая	Бесконтактной части: световая: импульсная, одноцветная; звуковая: прерывистая
Величина рабочего тока	7,0 мА	7,0 мА	7,0 мА	7,0 мА	7,0 мА	Контактная часть 7,0 мА; Бесконтактная часть 1 мА	Контактная часть 7,0 мА; Бесконтактная часть 1 мА
Чувствительность бесконтактной части указателя при работе в распределительных устройствах	-	-	-	-	-	Для 6 кВ не менее 0,65 м; Для 10 кВ не менее 0,9 м	Для 6 кВ не менее 0,65 м; Для 10 кВ не менее 0,9 м
Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части	-	-	-	-	-	На ВЛ 6-10 кВ 2-3 м	На ВЛ 6-10 кВ 2-3 м
Расстояние до проводов воздушных линий, на котором включается сигнализация бесконтактной части при повышении чувствительности до 12 м	-	-	-	-	-	На ВЛ 35 кВ 9 м На ВЛ 110 кВ 20 м На ВЛ 220 кВ 30 м На ВЛ 330 кВ 50 м	На ВЛ 35 кВ 9 м На ВЛ 110 кВ 20 м На ВЛ 220 кВ 30 м На ВЛ 330 кВ 50 м
Питание	-	Литиевый CR-123А, 3В, 1500 мА/ч	Литиевый CR2450 (срок службы 10 лет)	-	Литиевый CR-123А, 3В, 1500 мА/ч	Литиевый CR-123А, 3В, 1500 мА/ч	Литиевый CR-123А, 3В, 1500 мА/ч
Габаритные размеры указателя в рабочем положении	Ф 72 x 745 мм	Ф 72 x 745 мм	Ф 72 x 745 мм	Ф 72 x 745 мм	Ф 72 x 745 мм	Ф 72 x 745 мм	Ф 72 x 745 мм
Габаритные размеры трубки фазировки, в рабочем положении	-	-	-	Ф 52 x 745 мм	Ф 52 x 745 мм	-	Ф 52 x 745 мм
Длина провода для фазировки, не менее	-	-	-	1 м	1 м	-	1 м
Масса указателя, не более	0,43 кг	0,43 кг	0,43 кг	0,9 кг (с трубкой фазировки)	0,9 кг (с трубкой фазировки)	0,43 кг	0,9 кг (с трубкой фазировки)

№	Наименование	Количество
1	Указатель высокого напряжения УВНУ-10 СЗ в выбранном исполнении	1
