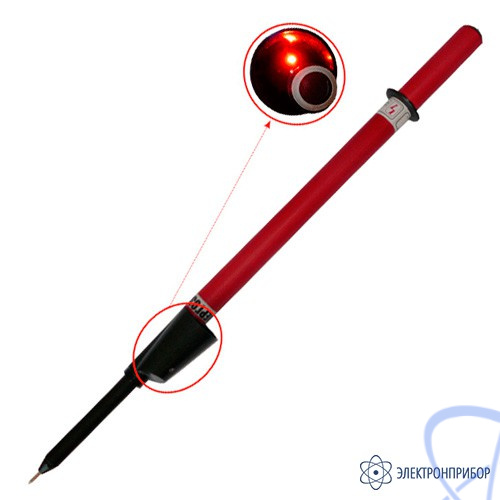

Описание указателя высокого напряжения УВНУ-10 СЗ ИП (CR123):
Указатель высокого напряжения УВНУ-10 СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 6-10 кВ промышленной частоты при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Принцип действия указателя напряжения УВНУ-10 СЗ ИП основан на преобразовании электрических сигналов в светозвуковые. Указатель УВНУ-10 СЗ ИП относится к основным электрозащитным средствам, позволяет произвести пофазное определение напряжения касанием токоведущих частей.
Указатель УВНУ-10 СЗ ИП позволяет определить опасное напряжение на деревянной опоре без применения заземляющего провода, а в комплекте со сборной 4-х звенной изолирующей оперативной штангой ШО-10-4-6,6 длиной 6,6 м, с земли без подъема на опору ВЛ.
Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.
Элементы светозвуковой индикации указателя УВНУ-10 СЗ ИП располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Указатель УВНУ-10 СЗ ИП может использоваться в качестве индикатора напряжения от 100 до 1000В, а также для определения наведенного напряжения на ВЛ. Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123А напряжением 3В ,емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7,0 мА в режиме, позволяет использовать указатель УВНУ-10 СЗ ИП без замены элемента питания в течении всего срока эксплуатации - 10 лет.
