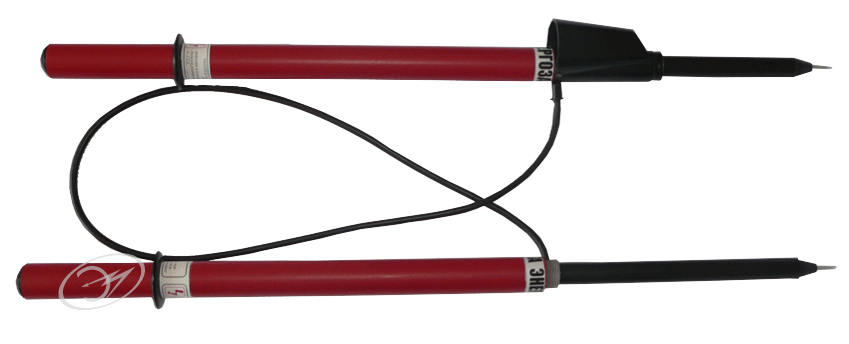

Указатель высокого напряжения с трубкой фазировки УВН-80-2М ТФ предназначен для проверки совпадения фаз кабельных линий и силовых трансформаторов в электроустановках переменного тока частотой 50 и 60 Гц при температуре от -45°С до 40°С и относительной влажности воздуха не выше 98% (при +25°С).
Порог и срабатывания указателя с грудкой фазировки УВН-80-2М ТФ приведены в таблице
Напряжение электроустановки кВ | Схема согласного включения | Схемы встречного включения |
Порог срабатывания В, не ниже | Порог срабатывания В, не выше | |
6 10 |
7600 12700 |
1500 2500 |
