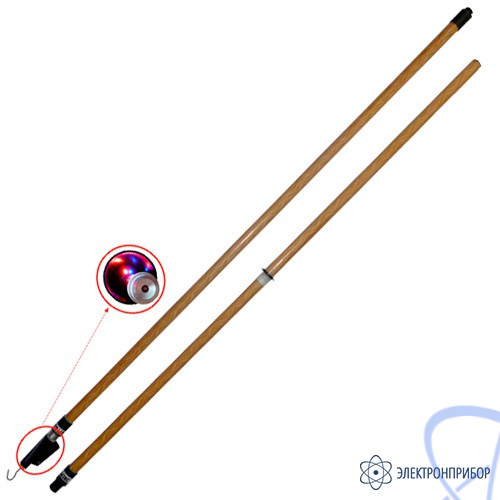

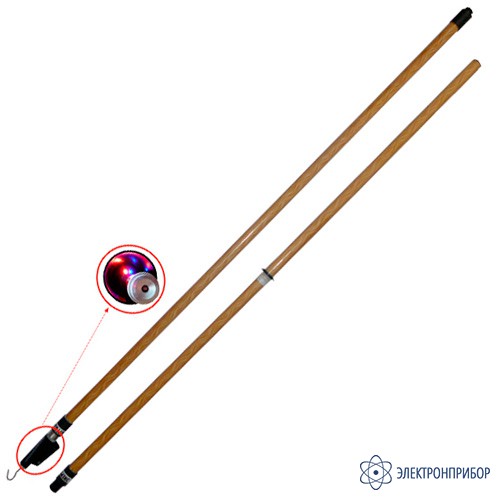

Описание указателя высокого напряжения комбинированного контактно-бесконтактного 220 кВ УВН-90М-220СЗ ИП КБ:
Указатель высокого напряжения контактно-бесконтактный УВН-90М-220СЗ ИП КБ предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередачи и других электроустановках переменного тока напряжением 220 кВ, частотой 50 и 60 Гц, при температуре от – 45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Указатель УВН-90М-220СЗ ИП КБ относится к основным электрозащитным средствам, позволяет совместить в технологии определения наличия и отсутствия напряжения два способа – контактный и бесконтактный, что позволяет даже в коридоре ВЛ определить наличие опасного напряжения с земли без подъема на опору, а также произвести пофазное определение напряжения касанием токоведущих частей.
Особенности работы указателя высокого напряжения комбинированного контактно-бесконтактного 220 кВ УВН-90М-220СЗ ИП КБ:
Принцип действия контактной части указателя УВН-90М-220СЗ ИП КБ основан на преобразовании электрических сигналов в светозвуковые.
Принцип действия бесконтактной части основан на наведении разности потенциалов между двумя электродами, внесенными в электрическое поле. Контактная и бесконтактная части указателя встроены в рабочую часть указателя. Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части, одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной частей.
Элементы светозвуковой индикации указателя УВН-90М-220СЗ ИП КБ располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.
Бесконтактная часть указателя УВН-90М-220СЗ ИП КБ обладает динамической чувствительностью, т.е. при приближении к токоведущим частям, срабатывание указателя в виде единичных светозвуковых сигналов возможно на значительных удалениях от токоведущих частей, а по мере приближения, частота импульсов светозвукового сигнала постепенно нарастает, что дает возможность определения шагового напряжения, а также двумя уровнями чувствительности, касание рукой (без перчатки) металлической детали хвоста рабочей части указателя, приводит к повышению чувствительности бесконтактной части.
Указатель УВН-90М-220СЗ ИП КБ обладает возможностью самопроверки как контактной, так и бесконтактной частей.
Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123, напряжением 3В, емкостью 1500 мА/ч.
Низкая величина рабочего тока - 7 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации – 10 лет.
Рабочая часть указателя УВН-90М-220СЗ ИП КБ выполнена из пластика ABS, обеспечивающий нормальное функционирование элементов электроники в течении всего срока эксплуатации. Изолирующая часть выполнена из ПВХ или стеклопластика, обеспечивающиe надежную изоляцию.
