Назначение указателя напряжения для ВЛ 0,4 кВ для условий повышенной влажности УНВЛ-0,4Д-УНТЕХ:
Указатель напряжения для ВЛ 0,4 кВ для условий повышенной влажности УНВЛ-0,4Д-УНТЕХ предназначен для определения наличия или отсутствия напряжения на ВЛ электропередачи переменного тока напряжением до 0,4 кВ, линиях связи, а также для проверки совпадения фаз в электроустановках переменного тока напряжением до 0,4 кВ, для освещения места касания токоведущих частей в условиях недостаточной освещенности.
Применение УНВЛ-0,4Д-УНТЕХ совместно с универсальными электроизолирующими штангами ШЭУ позволяет выполнять вышеуказанные работы с поверхности земли (без подъема на опоры ВЛ и т. п.).
Описание указателя напряжения для ВЛ 0,4 кВ для условий повышенной влажности УНВЛ-0,4Д-УНТЕХ:
Указатель УНВЛ-0,4Д-УНТЕХ состоит из двух стеклопластиковых корпусов, содержащих элементы электрической схемы. Корпуса указателя соединен гибким изолированным проводом (6 на рисунке 1) в силиконовой морозостойкой изоляции. Каждый корпус состоит из рукоятки (1 на рисунке 1), изолирующей части (2 на рисунке 1), рабочей части (3 на рисунке 1), контакта-наконечника (4 на рисунке 1) и ограничительного кольца (7 на рисунке 1).

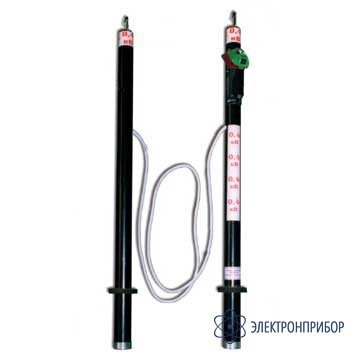

Рисунок 1. Внешний вид указателя напряжения для ВЛ 0,4 кВ для условий повышенной влажности УНВЛ-0,4Д-УНТЕХ
1 — рукоятка;
2 — изолирующая часть;
3 — рабочая часть;
4 — контакт-наконечник;
5 — затенитель;
6 — соединительный провод;
7 — ограничительное кольцо;
8 — электроизолированный курсовой фонарь VONATEX™
Элементами индикации являются светодиоды высокой яркости, расположенные в рабочей части одного из корпусов указателя.
Указатель низкого напряжения для воздушной линии УНВЛ-0,4Д-УНТЕХ имеет несъемный затенитель (5 на рисунке 1) и не содержат элементов питания. Минимальное напряжение срабатывания индикации указателя низкого напряжения УНВЛ-0,4Д-УНТЕХ не превышает 25 В.
Принцип работы указателя напряжения УНВЛ-0,4Д-УНТЕХ основан на протекании активного тока при непосредственном прикосновении к токоведущим частям только обоими контактами-наконечниками токоведущих частей указателя.
Яркая светодиодная индикация хорошо заметна на фоне солнечного неба на расстоянии до 10 м от земли. Свечение светодиода свидетельствует о наличии напряжения на ВЛ электропередачи.
Во избежание ослепления солнечными лучами и для улучшения различимости свечения индикатора рекомендуется пользоваться очками с затемненными стеклами.

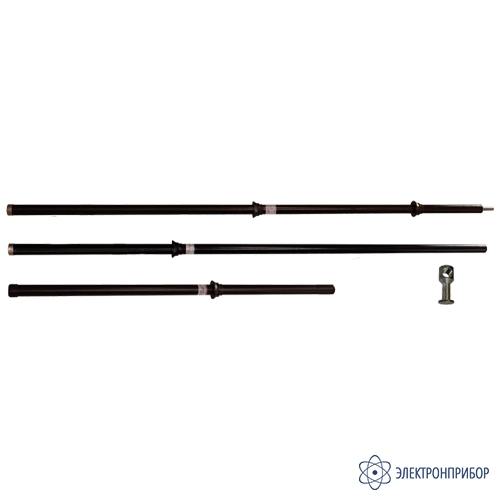

Указатель напряжения для ВЛ 0,4 кВ для условий повышенной влажности УНВЛ-0,4Д-УНТЕХ позволяет определять наличие/отсутствие напряжения традиционно или без подъема на опору с помощью двух универсальных электроизолирующих штанг, поставляемых по заказу (Рисунок 2).
Совместное применение защитных средств позволяет обойтись без приставных лестниц и других приспособлений для подъема на высоту.
При этом с земли можно быстро проверить наличие/отсутствие напряжения на всех опорах вдоль линии, а подниматься нужно только на ту опору, на которой необходимо выполнять работы.
При работе с опоры указатели обеспечивают приближение руки к проводу ВЛ на расстояние не менее 0,6 м. Перед началом работы необходимо проверить работоспособность указателя напряжения УНВЛ-0,4Д-УНТЕХ на электроустановке до 400 В, заведомо находящейся под напряжением, либо специальным проверочным устройством УПУН-2014.
Рисунок 2. Определение наличия/отсутствия напряжения с земли на вводе в ТП 10/0,4 кВ с помощью указателя низкого напряжения УНВЛ-0,4Д-УНТЕХ
