Назначение установки СИТ-220

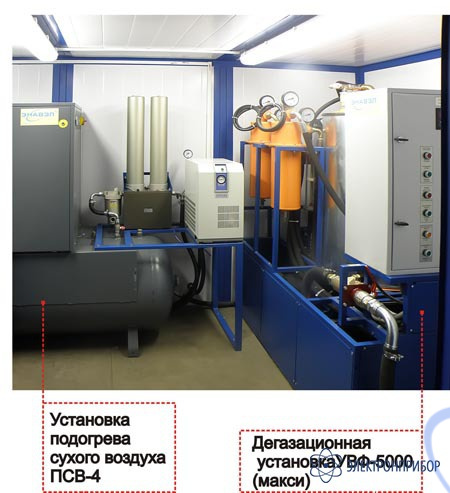

Установка СИТ-220 предназначена для сушки твердой изоляции трансформаторов. Многофункциональная установка СИТ-220 включает в себя три вида оборудования, которые могут работать как независимые установки, так и как установки интегрированные для проведения полного цикла работ по подготовке к эксплуатации силовых трансформаторов класса напряжения до 220 кВ включительно.

Особенности установки СИТ-220

Продувка и сушка изоляции обмоток трансформатора сухим холодным воздухом с точки росы 0-50^ос;
Осушка, дегазация и фильтрация трансформаторного масла;
Перекачка с фильтрацией трансформаторного масла;
Нагрев, фильтрацию и адсорбционную очистку трансформаторного масла;
Прогрев трансформатора горячим, дегазированным маслом.

Технические характеристики установки СИТ-220

Параметр	Единица измерения	Значение
Установка подготовки сухого воздуха. ПСВ-45
Точка росы осушенного воздуха	оС	-50
Тонкость фильтрации воздуха	мкм	5
Производительность по воздуху	м3/ч	не менее 55
Количество адсорберов	шт	2
Режим работы установки	Непрерывный Продолжительный
Регенерация сорбента	Автоматическая
Производительность компрессора	м3/ч	55
Давление воздуха на выходе из компрессора	кг/см2	8
Ёмкость бака ресивера	л	500
Мощность установки	кВт	7,5-11
Общий вес	кг	600
Дегазационная установка УВФ-5000
Производительность	м3/час	5
Параметры обработанного масла
Массовое влагосодержание	г/т (ppm)	10
Массовое газосодержание	%	0,1....0,2
Тонкость фильтрации	мкм / кл. чист	3 / 8...9
Пробивное напряжение	кВ	60-80
Технические характеристики установки
Общая мощность установки	кВт	-
Общая мощность нагревателя	кВт	30
Напряжение трехфазной сети 50 Гц	В	380
Высота всасывания по маслу	м	5
Высота подъема масла	м	20
Давление масла на выходе	кг/см2	2-4
Объем бака-дегазатора	л	220
Установка Бан-45
Производительность маслонасоса	м3/час	2,5
Мощность нагревателя масла	кВт	45
Тонкость фильтрации масла	мкм	не более 5
Ёмкость адсорбционного фильтра, силикагелевая засыпка	л	100
Мощность маслонасоса	кВт	1,5
Давление маслонасоса	кг/см2	4
Общие характеристики установки
Установленная мощность	кВт	110
Напряжение питания	ф/В/Гц	3/380/50
Длина контейнера	мм	не более 4000
Ширина контейнера	мм	не более 2200
Высота контейнера	мм	не более 2200
Вес установки СИТ-220	кг	2000
Наименование контейнера	Контейнер №3

№	Наименование	Количество
1	Установка для сушки твердой изоляции ПСВ-45	1
2	Мобильная установка для очистки трансформаторного масла УВФ®-5000 (макси)	1
3	Установка Бан-45	1
4	Контейнер 3	Опционально
