Назначение реле TIM-3:

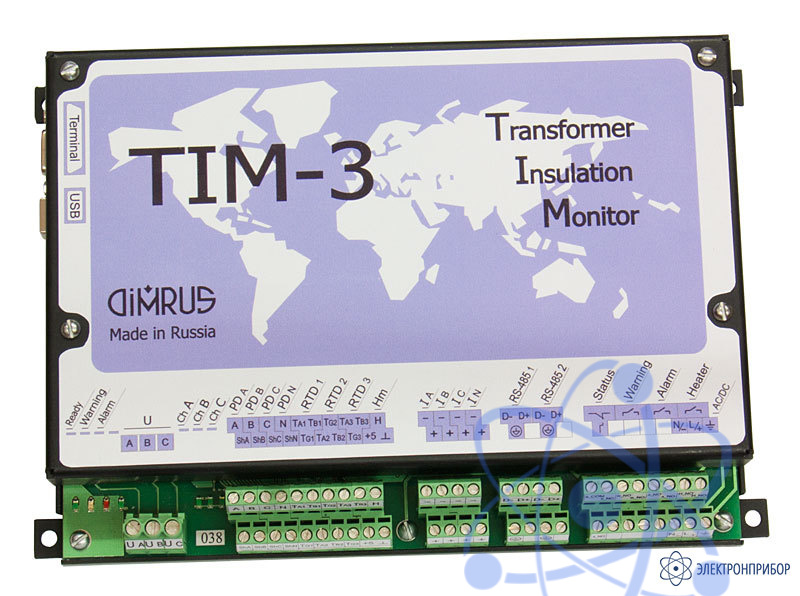

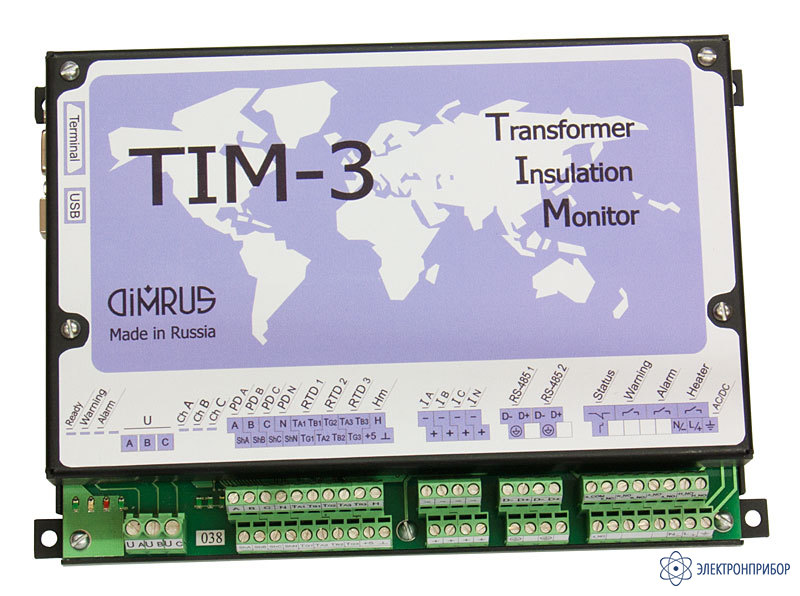

Реле контроля изоляции TIM-3 (Transformer Insulation Monitor) предназначено для использования на трансформаторах с рабочим напряжением 110 - 330 кВ. Именно этот класс трансформаторов является наиболее массовым в сетевых предприятиях, и, в то же время, практически не имеет средств оперативной диагностики состояния изоляции под рабочим напряжением, в режиме «on-line».
Реле TIM-3 сочетает в себе высокую эффективность и комплексный подход к оценке состояния трансформатора. Использование в реле современных методов и средств диагностики высоковольтного оборудования, позволило создать функционально законченное и дешевое устройство, имеющее многократно меньшую цену, по сравнению с существующими системами мониторинга трансформаторов.
Для осуществления непрерывного контроля состояния трансформатора при помощи защитного и диагностического реле TIM-3, на нем монтируется 10 первичных датчиков, показанных на схематическом рисунке трансформатора:
- Три датчика марки DB-2 на ПИН высоковольтных вводов, предназначенных для регистрации токов проводимости вводов и частичных разрядов (№ 1-3).
- Три датчика для регистрации токов фаз трансформатора. Эти кольцевые датчики одеваются на провода вторичных цепей штатных трансформаторов тока (№ 4-5).
- Два датчика в цепи нейтрали первичной обмотки для регистрации тока и частичных разрядов (№ 7 и 8).
- Два датчика (термосопротивления) для контроля температуры верхней и нижней части бака трансформатора (№ 9 и 10).
Кроме того, для повышения достоверности проведения измерений и получения диагнозов, в реле TIM-3 дополнительно регистрируются параметры окружающей среды – влажность и температура воздуха.
Если на контролируемом трансформаторе смонтирован прибор для дифференциального контроля растворенных газов в масле (любой фирмы), то информация из этого устройства используется для уточнения диагностических заключений.
