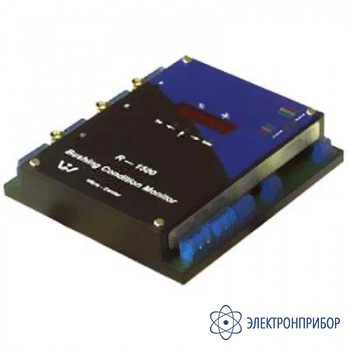

Назначение прибора R-1500/6:
Данный прибор предназначен для контроля состояния маслонаполненных вводов силовых трансформаторов под рабочим напряжением. Он является эффективным средством защиты и диагностики вводов трансформаторов, обладая при этом сравнительно небольшой стоимостью.
В приборе R-1500/6 реализованы следующие методы контроля состояния вводов:
- Непрерывный контроль токов проводимости вводов с выявлением даже небольших изменений, начиная с 0,05%;
- Контроль емкости "С1" и тангенса угла потерь вводов "tgd" в процессе эксплуатации;
- Выявление температурных зависимостей изменения параметров "С" и "tgd" вводов.
Особенности прибора R-1500/6:
Благодаря применению разработанного нашими сотрудниками метода расчета "С1" и "tgd" вводов без использования опорного напряжения и встроенной экспертной системе, микропроцессорный прибор R-1500/6 не имеет аналогов на рынке приборов мониторинга.
Прибор монтируется рядом с трансформатором, имеет встроенную цифровую индикацию амплитуды и фазы напряжения смещения, что позволяет контролировать состояние вводов на месте. Передача информации в системы верхнего уровня производится по интерфейсу RS-485 (возможна поставка с модулем TCP/IP). В приборе имеется выходное реле, включаемое при превышении защитного порога.
Используемые с прибором датчики марки DB-1 снимают с измерительного вывода комплексный сигнал, содержащий ток проводимости промышленной частоты и высокочастотный сигнал частичных разрядов. Благодаря этому можно проводить оперативные измерения частичных разрядов в изоляции, подключившись к соответствующим разъемам прибора. Встроенные в датчик DB-1 защиты рассчитаны на импульсные токи в десятки кА, что обеспечивает защиту ПИН вводов и высокую надежность работы всей системы при всех возможных уровнях грозовых и коммутационных перенапряжений.
