UP-500/КИВ — устройство присоединения для оперативного контроля параметров высоковольтных вводов

UP-500/КИВ — устройство присоединения для оперативного контроля параметров высоковольтных вводов

UP-500/КИВ — устройство присоединения для оперативного контроля параметров высоковольтных вводов


Производитель:
Димрус

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение устройства присоединения для оперативного контроля параметров высоковольтных вводов UP-500/КИВ:

Комплект UP-500/КИВ предназначен для проведения контроля изоляции вводов трансформаторов под рабочим напряжением. Состоит из трех датчиков, стационарно закрепляемых на измерительных выводах вводов. Выходные сигналы с датчиков при помощи кабелей в металлорукаве передаются в коммутационную коробку, где, в нормальном состоянии, они замыкаются на землю.

Использование комплекта UP-500/КИВ позволяет проводить измерение параметров состояния изоляции под рабочим напряжением, исключая работу персонала в зоне высоких напряжений.

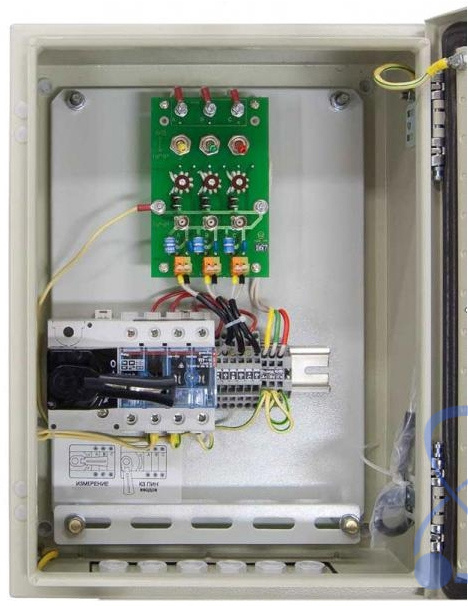

Измерительные приборы подключаются к коммутационной плате, располагаемой в защитном корпусе рядом с трансформатором. В момент проведения измерений токов проводимости вводов входные сигналы отключаются от земли и присоединяются к измерительному прибору. При измерении частичных разрядов отключать датчики от земли не нужно.

Технические характеристики устройства присоединения для оперативного контроля параметров высоковольтных вводов UP-500/КИВ:

Параметр Значения
Количество контролируемых высоковольтных вводов 3
Рабочее напряжение контролируемых вводов, кВ 110 ÷ 750
Диапазон измеряемых токов проводимости вводов, А 0,005 ÷ 0,200
Диапазон рабочих температур устройства присоединения, °С -60 ÷ +80
Габариты монтажного шкафа, мм 300х430х150
Наименование Количество
1 Датчик для регистрации токов проводимости изоляции и частичных разрядов DB-2/КИВ 3
2 Плата в корпусе 1
3 Кабель RG- 213 C/U, длина 45 м. 1
