Назначение системы мониторинга и диагностики технического состояния воздушных линий DiLin

Более половины всех перерывов в энергоснабжении потребителей происходит из-за проблем в воздушных линиях электропередачи.

Причины отключения ЛЭП можно разделить на три основные группы:

  • Проблемы деградации подвесной изоляции, развивающиеся достаточно медленно, в течение значительного интервала времени. Это внутренние дефекты подвесной изоляции линии, поверхностное загрязнение.
  • Проблемы ЛЭП, развивающиеся сравнительно быстро, за несколько часов. К ним относятся атмосферные факторы - появление обледенения проводов, атмосферное увлажнение загрязненной подвесной изоляции.
  • Проблемы электромагнитных и динамических воздействий на линию, к которым следует отнести высоковольтные импульсные перенапряжения различной природы, все типы замыкания проводов линии между собой и на землю.

Уменьшить влияние всего этого комплекса фактров на надежность работы высоковольтных ЛЭП, а в некоторых случаях и выявить их на ранних стадия развития, можно используя систему мониторинга марки DiLin (Power Line Monitor).

Система мониторинга состояния воздушных линий DiLin предназначена для:

  • Определения текущей технологической способности линии обеспечивать повышенную пропускную способность.
  • Проведения оперативной оценки состояния подвесной изоляции ЛЭП, выявление дефектов, оценка степени развития дефектов.
  • Регистрации переходных процессов в линии с целью точной локации мест возникновения дефектов вдоль линии. Подготовка конкретных рекомендаций по планированию и проведению ремонтных работ.
  • Создания условий для комплексного анализа работы путей транзита электрической энергии исходя из прогнозирования изменения технического состояния воздушных линий.

Система DiLin состоит из трех основных элементов:

  • DiLin-Sensor – первичные датчики системы мониторинга, монтируемые на проводах контролируемой воздушной линии. Вся зарегистрированная и обработанная датчиками информация передается в систему по радиоканалу.
  • DiLin-Observer – локальный центральный модуль системы мониторинга, предназначенный для сбора информации с первичных датчиков марки DiLin-Sensor. Монтируется на каждой стороне линии, собирает и передает информацию в компьютер системы.
  • Комплекс программ марки «DiLin-iNVA» – математическое обеспечение верхнего уровня, объединяющее информацию от локальных узлов DiLin-Observer, реализующий комплексные диагностические функции системы.

Интеллектуальный датчик DiLin-Sensor

При помощи датчика DiLin-Sensor, монтируемого на проводах линии, производится регистрация и анализ комплексной информации о техническом состоянии ЛЭП:

  • Температура проводов ЛЭП.
  • Величина тока в линии.
  • Механические 3D колебания проводов.
  • Параметры окружающего воздуха - температура и влажность.
  • Наличие обледенения проводов.
  • Локация мест возникновения дефектов в линии.

Датчик DiLin-Sensor изготовлен в виде цилиндра, монтируемого на проводах ЛЭП, имеет диаметр 200мм и длину 300мм. Модификация датчика DiLin-Sensor/G+, с встроенным импульсным генератором для контроля обледенения проводов, имеет увеличенную до 400 мм длину.

Питание всех электронных компонентов датчика производится от тока нагрузки, протекающего в проводах ЛЭП. Для передачи зарегистрированной информации «на землю» используется стандартный радиоканал, или GSM связь.

Встроенный в датчик модуль радиосвязи реализует протокол ZigBee. Мощность передатчика достаточна для организации надежной связи с максимальным расстоянием между датчиками и базовым прибором DiLin-Observer до 1500 метров.

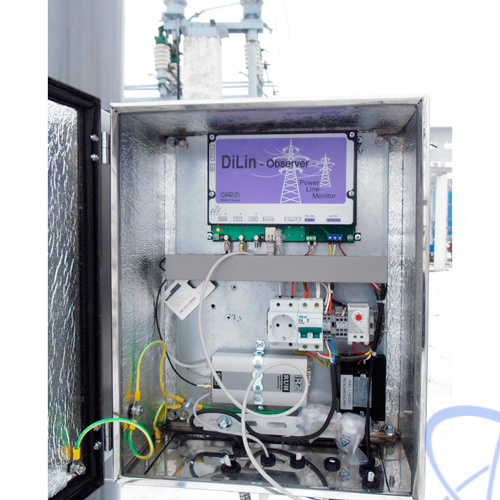

Модуль DiLin-Observer – базовая станция сбора информации

Базовая локальная станция системы мониторинга марки DiLin-Observer располагается «на земле», и не имеет гальванической связи с высоким напряжением. Она предназначена для сбора и передачи информации на центральный компьютер системы по любым существующим каналам связи.

Питание базовой станции осуществляется от обычной сети переменного тока, или от оперативного постоянного напряжения подстанции, или же от солнечной батареи и накопительного аккумулятора, если стационарного питания нет.

При помощи одной базовой станции можно контролировать практическое любое количество датчиков DiLin-Sensor, смонтированных на проводах ЛЭП. Это касается всех подходящих и отходящих линий от одной распределительной подстанции.

Технические характеристики системы мониторинга и диагностики технического состояния воздушных линий DiLin

Параметр Значение
Рабочее напряжение линии, кВ от 35
Ток нагрузки в линии, не менее, А 40
Длина контролируемой линии, км до 100
Частота импульсов разрядов, МГц 0,5 ÷15,0
Погрешность расчета места дефекта ±1% длины
Диапазон рабочих температур, °С -40 ÷ +60
Габаритные размеры DiLin-Sensor, мм 240 * 240 * 580
Вес датчика DiLin-Sensor, кг 15
Размеры DiLin-Observer, мм 520*435*230
Вес DiLin-Observer, в шкафу, кг 25
Наименование Количество
1 Интеллектуальные датчики DiLin-Sensor 6
2 Базовая станция DiLin-Observer 2
3 Комплект программного обеспечения диагностики и мониторинга DiLin-iNVA 1
