Назначение реле CT-Relay:

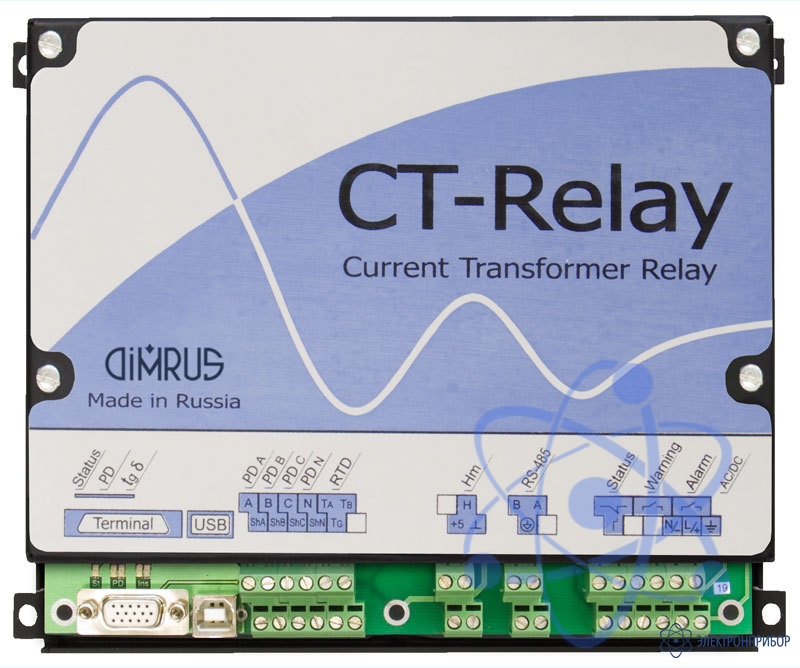

Реле контроля изоляции CT-Relay (Current Transformer Relay) предназначено для использования на трансформаторах тока с рабочим напряжением 110 - 500 кВ. Измерительные трансформаторы тока (ТТ) являются одним из наиболее проблемных устройств высоковольтных подстанций. Реального снижения уровня их аварийности в условиях эксплуатации можно добиться только в результате использования эффективных приборов непрерывного контроля изоляции.
Реле контроля CT-Relay специально разработана для обеспечения оперативного контроля за состоянием изоляции высоковольтных ТТ. Система состоит из трех датчиков тока проводимости и частичных разрядов марки DB-2/TT, измерительного прибора и диагностического программного обеспечения для компьютера. Кроме того, для повышения достоверности проведения измерений и получения диагнозов, в реле CT-Relay дополнительно регистрируются параметры окружающей среды – влажность и температура воздуха.
В измерительном приборе системы реализованы два метода диагностики, работающие в режиме "on-line", т. е. в процессе эксплуатации ТТ. Это контроль токов проводимости, позволяющий постоянно контролировать тангенс угла потерь изоляции и анализ частичных разрядов, позволяющий выявлять появление дефектов на самых ранних этапах их развития.
Наиболее достоверным способом контроля изоляции ТТ является измерение tgd. Диагностика по частичным разрядам является вспомогательным методом, т. к. на высоких напряжениях велико влияние коронных разрядов, имеющих параметры близкие к параметрам частичных разрядов.
