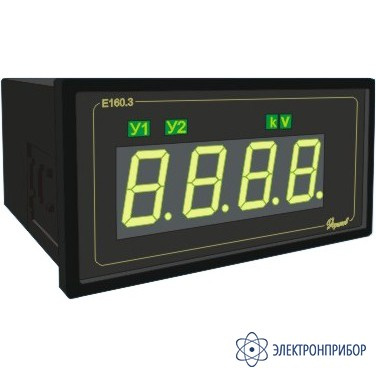

Е160.3 — измеритель-регулятор переменного тока

Производитель

Гарантия

24 мес

Межповерочный интервал

12 мес

Артикул

40468

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание измерителя-регулятора переменного тока Е160.3:

Щитовой цифровой измеритель-регулятор переменного тока Е160.3 щитовой, микропроцессорный предназначен для измерения и трехпозиционного регулирования среднеквадратичного значения силы переменного тока или напряжения синусоидальной формы в диапазоне частот от 45 до 65 Гц.

Конструкция и исполнения измерителя-регулятора переменного тока Е160.3:

Измеритель - регулятор Е160.3 имеет коммутирующее устройство, состоящее из двух переключающих электромагнитных реле, каждое из которых позволяет коммутировать при максимальном токе 5 А:

переменное напряжение не более 250 В;
постоянное напряжение не более 24 В.

Измеритель-регулятор Е160.3 имеет встроенный последовательный интерфейс RS-485 (Modbus RTU), который позволяет подключать к персональному компьютеру через адаптер АД3 USB<->RS-485 до 128 приборов. Внешние присоединения измерителя-регулятора Е160.3 осуществляется с помощью разъемных соединителей "под винт".

Информация для заказа:

Варианты исполнения измерителя-регулятора Е160.3 представлены ниже. При заказе нужно указать требуемые параметры:

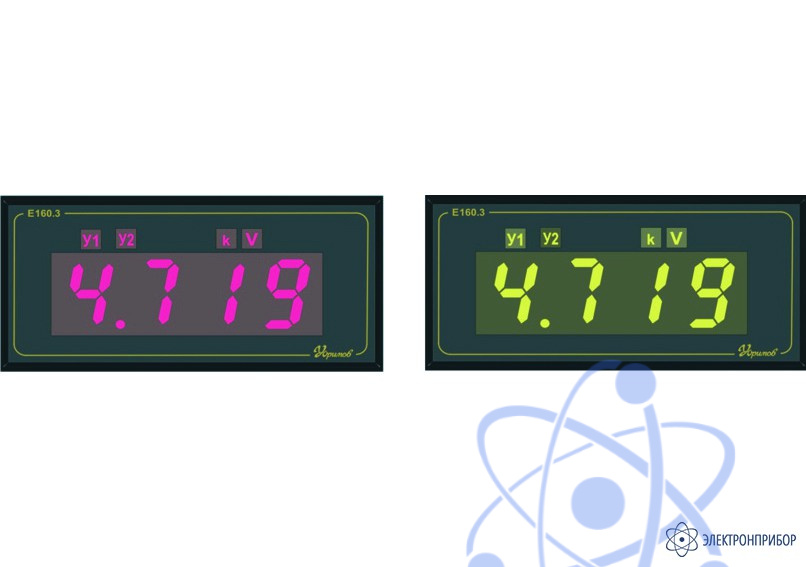

1.	Цвет индикации встроенного дисплея	красный	зеленый
1.	Код для заказа	0	1
2.	Входное напряжение или ток	100 В	150 В	220 В	1А	5 А
2.	Код для заказа	1	2	3	4	5
3.	Коммутирующее устройство	нет	есть
3.	Код для заказа	0	1
4.	Выход аналоговый (один выход)	нет	4...20 мА.
4.	Код для заказа	0	1
6.	Исполнение	общепромышленное	экспортное	тропическое
6.	Код для заказа	0	1	2
7.	Вид приемки	приемка ОТК	поверка ЦСМ
7.	Код для заказа	0	1

Исполнение прибора формируется из последовательного набора кодов заказа.

Пример заказа Е160.3 - 0 3 0 0 0 1:

Цвет индикации встроенного дисплея	красный	0
Входное напряжение или ток	220В	3
Коммутирующее устройство	нет	3
Выход аналоговый (один выход)	нет	3
Исполнение	общепромышленное	0
Вид приемки	проверка ЦСМ	1

Технические характеристики измерителя-регулятора переменного тока Е160.3:

Параметр	Значение
Пределы измерений силы переменного тока из ряда, А	1; 5
Пределы измерений напряжения переменного тока из ряда, В	100; 150; 220
Пределы допускаемой дополнительной погрешности измерений силы, напряжения и частоты, вызванной изменением температуры на каждые 10 °С	± 0,5 предела основной погрешности
Пределы допускаемой основной погрешности преобразования «вход-выход» для исполнений с аналоговым выходом, %	± 0,7
Пределы допускаемой дополнительной погрешности преобразования «вход-выход» для анатоговых выходов, вызванной изменением температуры окружающего воздуха изменения температуры на каждые 10 °С	± 0,5 предела основной погрешности
Количество переключающих реле коммутирующего устройства, шт (для измерителей имеющих коммутирующее устройство)	2
Напряжение коммутации переключающих реле при максимальном токе 5 А (для измерителей имеющих коммутирующее устройство): - напряжение переменного тока, В, не более - напряжение постоянного тока, В, не более	250 24
Пределы допускаемой основной приведенной погрешности срабатывания реле а) при измерении силы, напряжения, %: - для приборов с горизонтальным положением - для приборов с вертикальным положением	± 0,5 ± 1,0
Количество каналов измерения, шт.	1
Разрядность цифрового индикатора: - для приборов с горизонтальным положением - для приборов с вертикальным положением	9999 999
Напряжение питающей сети переменного тока частотой 50 Гц, В	от 110 до 242
Напряжение питающей сети постоянного тока, В	от 140 до 330
Потребляемая мощность, В • А , не более	7,5
Диапазон рабочих температур, °С	-20...+40 °С
Масса, кг, не более	0,5
Габаритные размеры, мм	144 х 72 х 117
Полный средний срок службы, лет, не менее	12

№	Наименование	Количество
1	Измеритель-регулятор переменного тока Е160.3	1
2	Ведомость ЗИ	1
3	Принадлежности и материалы согласно ведомости ЗИ, комплект	1
4	Ведомость ВЭ	1
5	Комплект эксплуатационных документов согласно ведомости ВЭ, комплект	1
