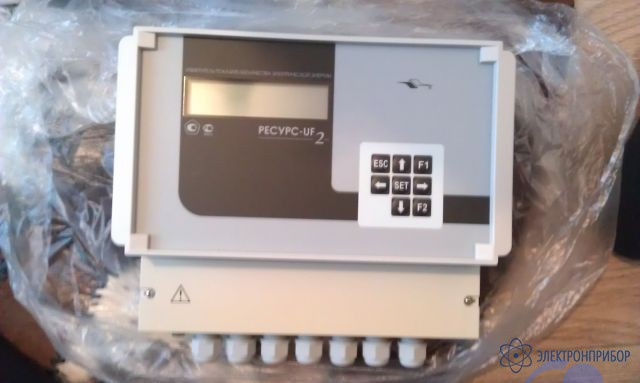

Основные технические характеристики измерителя Ресурс-UF:
Перечень измеряемых параметров для различных модификаций измерителей.
| Действующее значение напряжения основной частоты U(1) и напряжения прямой последовательности U1 |
+ |
+ |
| Установившееся отклонение напряжения δUY |
+ |
+ |
| Частота f |
+ |
+ |
| Отклонение частоты Δf |
+ |
+ |
| Коэффициент искажения синусоидальности напряжения KU |
+ |
- |
| Коэффициент n–ой гармонической составляющей напряжения KU(n) |
+ |
- |
| Коэффициент несимметрии напряжений по обратной последовательно- сти K2U |
+ |
+ |
| Коэффициент несимметрии напряжений по нулевой последовательно- сти K0U |
+ |
+ |
| Длительность провала напряжения Δtп |
+ |
+ |
| Длительность временного перенапряжения Δtпер U |
+ |
+ |
| Глубина провала напряжения δUп |
+ |
+ |
| Коэффициент временного перенапряжения Kпер U |
+ |
+ |
Интервалы усреднения результатов измерения ПКЭ соответствуют ГОСТ 13109-97 и равны следующим значениям:
- установившееся отклонение напряжения — 1 мин;
- коэффициенты несимметрии напряжений по обратной и нулевой последовательности — 3 с;
- коэффициент искажения синусоидальности кривой напряжения — 3 с;
- коэффициент n-ой гармонической составляющей напряжения — 3 с;
- отклонение частоты — 20 с.
Измерители обеспечивают расчет и хранение усредненных за 1 мин и 30 минзначений параметров напряжения в циклических массивах в течение времени, указанного в таблице:
| Установившееся напряжение |
7 суток |
- |
2 месяца |
2 месяца |
| Частота |
7 суток |
- |
2 месяца |
2 месяца |
| Коэффициенты несимметрии по нулевой и обратной последовательности |
7 суток |
- |
2 месяца |
2 месяца |
| Коэффициент искажения синусоидальности кривой напряжения |
7 суток |
- |
2 месяца |
- |
| Коэффициент n-ой гармонической составляющей напряжения |
12 часов |
- |
- |
- |
| Примечание: |
7 суток обозначают последние семь суток с учетом текущих,
2 месяца обозначают текущий и предыдущий месяц. |
Измерители обеспечивают сохранность информации не менее чем о 40 последних провалах и перенапряжениях по каждому фазному и междуфазному напряжению, а также обеспечивает накопление статистической информации о количестве и суммарной длительности провалов и перенапряжений. Основные метрологические характеристики измерителей приведены в таблице:
Действующее значение 1):
- напряжения основной частоты (первой гармоники) U(1);
- напряжения прямой последовательности U1 |
от 0,7·Uном
до 1,3·Uном |
± 0,2 (δ) |
- |
| Установившееся отклонение напряжения δUУ 1), % |
–30 – +30 |
± 0,2 (Δ) |
- |
| Частота f, Гц |
45 – 55 |
± 0,02 (Δ) |
- |
| Отклонение частоты Δf, Гц |
–5 – +5 |
± 0,02 (Δ) |
- |
| Коэффициент искажения синусоидальности напряжения KU, % |
0,1 – 25 |
± 0,1 (Δ) |
KU < 1,0 % |
| ± 10,0 (δ) |
KU ≥ 1,0 % |
| Коэффициент n–ой гармонической составляющей напряжения KU(n), % |
0,05 – 25 |
± 0,05 (Δ) |
KU(n) < 1,0 % |
| ± 5,0 (δ) |
KU(n) ≥ 1,0 % |
| Коэффициент несимметрии напряжений по обратной последовательности K2U 1), % |
0 – 25 |
± 0,2 (Δ) |
- |
| Коэффициент несимметрии напряжений по нулевой последовательности K0U 1), % |
0 – 25 |
± 0,2 (Δ) |
- |
| Длительность провала напряжения Δtп , с |
0,01 – 60 |
± 0,01 (Δ) |
- |
| Длительность временного перенапряжения Δtпер U, с |
0,01 – 60 |
± 0,01 (Δ) |
- |
| Глубина провала напряжения δUп, % |
10 – 100 |
± 1,0 (Δ) |
- |
| Коэффициент временного перенапряжения Kпер U |
1,1 – 1,44 |
± 0,01 (Δ) |
- |
| Интервал времени (ход часов реального времени), с |
|
± 4 (Δ) |
- |
1) Предел допускаемого значения дополнительной температурной погрешности измерителя при
измерении данной характеристики составляет 1/3 основной погрешности на каждые 10°С изменения
температуры окружающей среды. |
Измерители производят статистическую обработку измеренных значений ПКЭ согласно методике, изложенной в РД153-34.0-15.501.00. Погрешность расчета наибольшего и наименьшего значения ПКЭ, верхней и нижней границы диапазона ПКЭ, в котором находятся 95 % его измеренных значений, равна погрешности измерения соответствующего ПКЭ.
Глубина хранения значений статистических характеристик ПКЭ 2 месяца.
Входное сопротивление измерителей по входам «220/(220 · √3 ) В» не менее 400 кОм.
Входное сопротивление измерителей по входам «(100/ √3 )/100 В» не менее 100 кОм.
Электропитание осуществляется переменным однофазным напряжением от 187 до 242 В и частотой (50 ± 5) Гц.
Мощность, потребляемая измерителями по цепям питания, не более 20 В.А.
Время установления рабочего режима измерителей не более 5 мин.
Измерители обеспечивают непрерывную работу в течение всего срока службы.
Габаритные размеры не более 280×245×130 мм.
Масса измерителя не более 3 кг.
По устойчивости к климатическим воздействиям измерители соответствуют группе 4 по ГОСТ 22261. Измерители устойчивы к воздействию температуры окружающего воздуха от минус 20 до плюс 55 °С.
По устойчивости к механическим воздействиям в рабочих условиях применения измерители соответствуют группе 3 по ГОСТ 22261.
