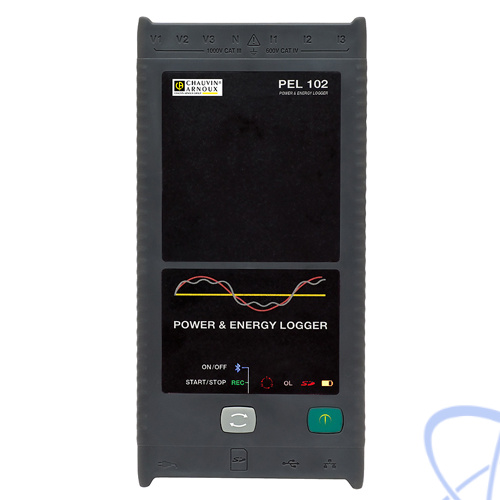

PEL102 — трехфазный регистратор энергии (без дисплея)

PEL102 — трехфазный регистратор энергии (без дисплея)

PEL102 — трехфазный регистратор энергии (без дисплея)


Производитель:
Chauvin Arnoux
Гарантия:
12 мес.
Межповерочный интервал:
24 мес.
Реестр ГСИ РК:
до 17.07.2024 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение трехфазного регистратора энергии (без дисплея) PEL102

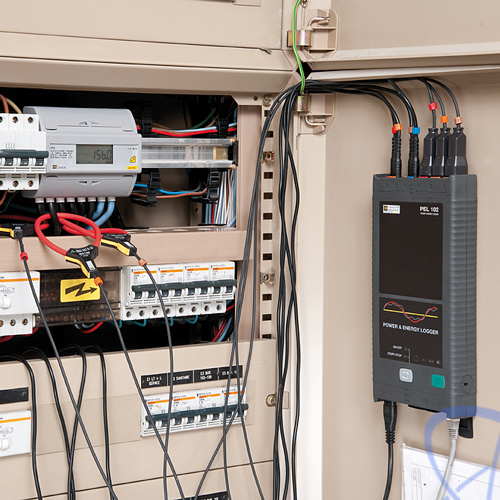

Трехфазный регистратор энергии (без дисплея) PEL102 используется для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.

Благодаря гибким токовым зажимам в комплекте поставки измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.

Области применения трехфазного регистратора энергии (без дисплея) PEL102

Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя.

  • Изучение нагрузок – проверка возможностей системы электроснабжения перед включением дополнительных нагрузок.
  • Оценка энергии – количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения.
  • Измерение гармоник – обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
  • Регистрация изменений напряжения – контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.

Основные преимущества трехфазного регистратора энергии (без дисплея) PEL102:

  • Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу .
  • Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока
  • Прямое измерение тока в диапазонах от  50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335).
  • Измерение мощности: ВА, Вт и ВАР.
  • Измерение электрической энергии, .
  • Коэффициент мощности (PF), Cos (Φ), и Tan (Φ).
  • Коэффициент гармонических искажений (THD) для токов и напряжений.
  • Измерение гармоник до 50 порядка для рабочей частоты  50/60Гц для токов и напряжений.
  • Измерение частоты.
  • Измерение действующих значений и значений постоянного тока по каждой фазе независимо .
  • Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб.
  • Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними.
  • Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети.
  • 17 запрограммированных типов подключения электрической сети.
  • USB, LAN, и Bluetooth интерфейсы.

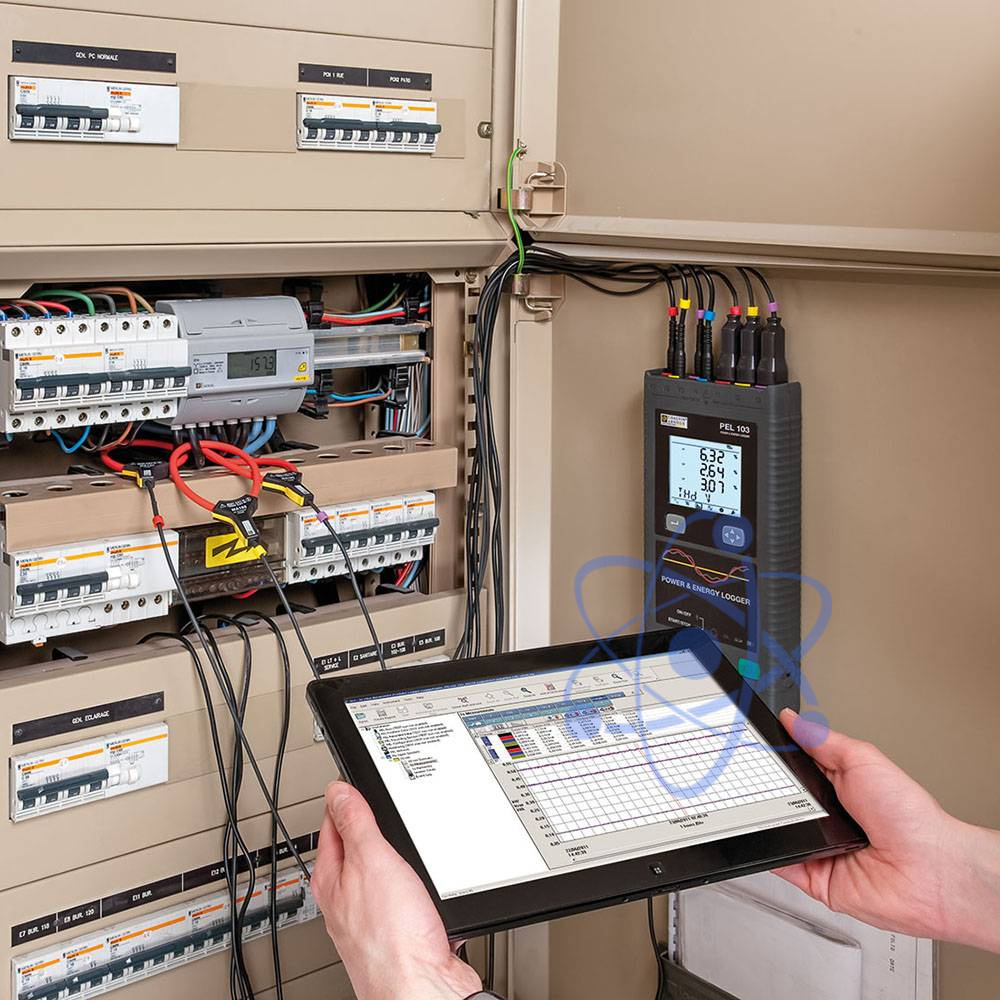

  • ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.

Технические характеристики трехфазного регистратора энергии (без дисплея) PEL102:

Параметр Значение
Дисплей прибора Версия без дисплея
Тип системы 3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя
Погрешность 0.2%
Электрические параметры
Количество измерительных каналов 3 по напряжению / 3 по току (расчет тока нейтрали)
Частота сети 50 Гц, 60 Гц, 400 Гц
Диапазон измерения напряжения 0 до 1,000 В переменного и постоянного
Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока

MN93 2 до 240 Aпер, разрешение 0,01А
MN93A 0.005 Aпер до 5 Aпер / 0.1 A до 120 Aпер, разр. 0,001А
C193 3 A до 1,200 Aпер, разрешение 0,01А
A193 & MA193 100 мA до 10,000 Aпер, разр. 0,1А
PAC93 10 A до 1,000 A пер / 10 A до 1,400 Aпост, разр 0,01А
E3N 50 мA до 10 Aпер/пост / 100 мA до 100 Aпер/пост, разр 0,001А
Встроенный коэффициент трансформации Отображение и расчет напряжений до 650кВ / и токов до  25,000 A
Измеряемые и записываемые параметры, диапазоны
Мощность 10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА
Энергия до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=1018)
Phase Cos φ, tan Φ, PF (коэффициент мощности)
Гармоники до 50-го порядка
Дополнительные функции
Фазовая последовательность Да
Min / Max Да
Крепление прибора Магнитный держатель, крюк
Запись
Самплинг  128 событий/период - 1 запись / сек - одна запись за время от 1 до 60 минут
Память SD карта (SD-HC до 32 GB)
Интерфейсы Bluetooth (Class 2), Ethernet, USB
Питание прибора 110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц
Безопасность IEC 61010 600 V CAT IV – 1,000 V CAT III
Размеры
Размеры 256 x 125 x 37 мм
Вес 900 г
Пыле/влаго защита IP54
Наименование Количество

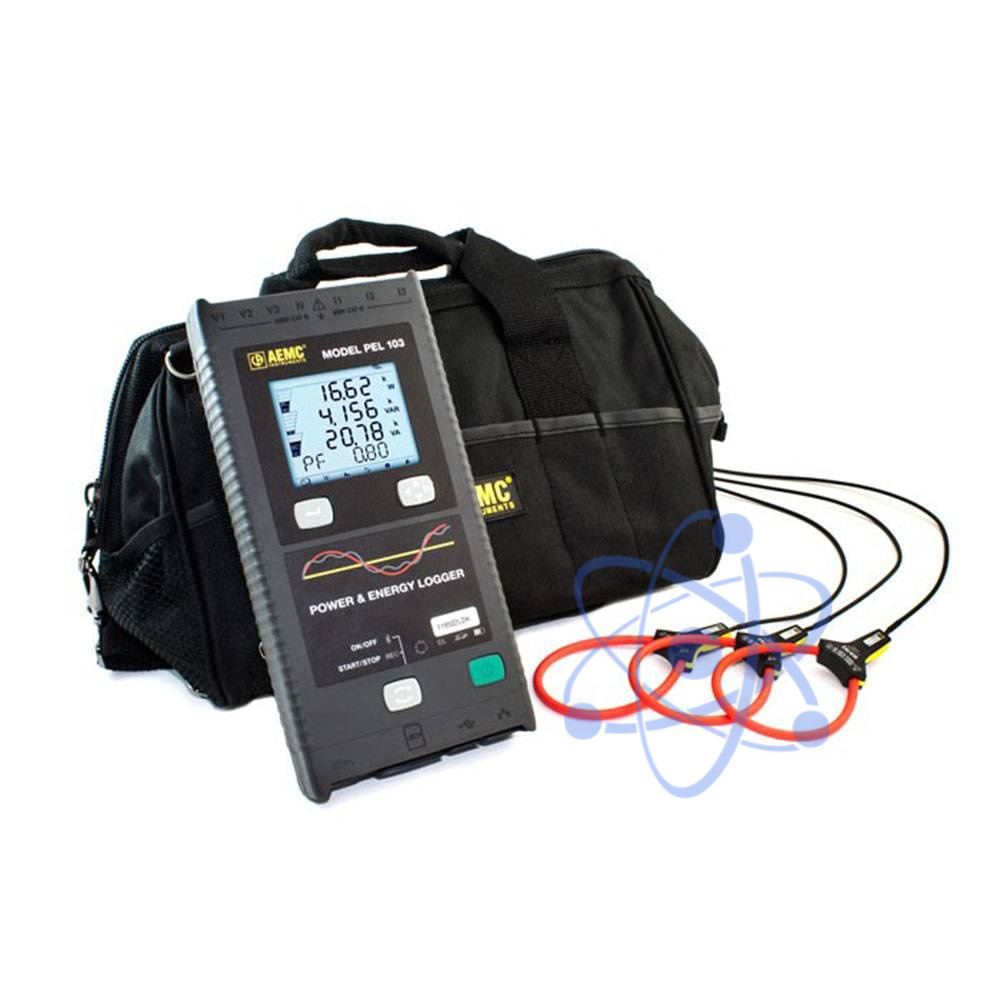

1. Трехфазный регистратор энергии (без дисплея) PEL 102 1
2. Кейс для переноски 1
3. Система крепления прибора 1
4. Измерительные провода с крокодилами 4
5. USB-SD-Кард адаптер 1
6. Гибкие клещи MiniFlex® модель MA193-10 3
7. Шнур сетевого питания 1
8. USB флешка с ПО DataView® 1
9. USB кабель 1
10. Цветные маркеры фазы 12
