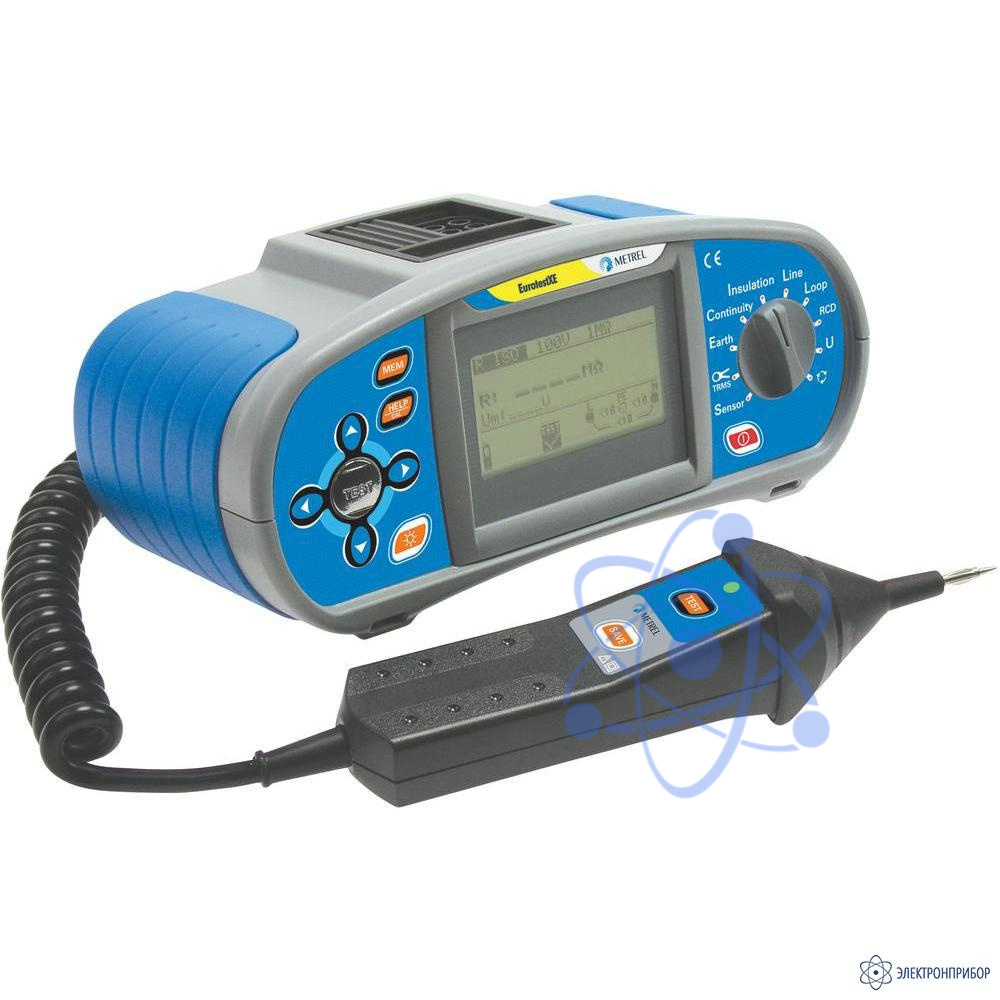

MI 3102H EurotestXE 2,5 кВ — многофункциональный измеритель параметров электроустановок

Производитель

Metrel

Гарантия

36 мес

Межповерочный интервал

24 мес

Артикул

22739

Сертификат дилера

jpg

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

В 2010 году вышла новая версия уже полюбившегося пользователям измерителя MI 3102H – теперь функциональный набор этого прибора обогащен функцией диагностики изоляции, которая позволит выявить скрытые негативные процессы, приводящие к разрушению изоляционного материала. Неограниченное время измерения сопротивления изоляции позволяет получать важный параметр R₆₀, который необходимо контролировать для ряда устройств в соответствии с требованиями ПУЭ и ПТЭЭПТ.

Назначение измерителя MI 3102H:

Прибор MI 3102H EurotestXЕ 2,5 кВ сочетает в себе компактный эргономичный дизайн и полный набор функций для измерения параметров электроустановок. Прибор позволяет проводить измерение сопротивления изоляции при напряжении от 100 до 2500 В. В прибор встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов измерений. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. EurotestXЕ 2,5 кВ отличается выгодным соотношением цена – качество.

При разработке многофункционального измерителя параметров электроустановок MI3102H были учтены требования главы 1.8 ПУЭ и приложения 3 ПТЭЭП, что позволит использовать этот прибор для испытаний силовых кабельных линий, синхронных генераторов и компенсаторов, электродвигателей переменного тока, трансформаторов тока, трансформаторов напряжения, конденсаторов, полупроводниковых устройств, вводов, проходных изоляторов, выключателейֺи разъединителей, короткозамыкателей, комплектных распределительных устройств, щитов и токопроводов, сборных и соединительных шин, цепей питания приводов выключателей и разъединителей, цепей управления, защиты, автоматики, телемеханики и др.

Функции измерителя MI 3102H:

измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
измерение коэффициентов абсорбции (DAR), поляризации (PI), R60
проверка непрерывности защитных проводников;
измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
проверка параметров селективных с стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
контроль порядка чередования фаз в трехфазных системах;
измерение сопротивления заземления по 3-х проводной схеме;
измерение частоты напряжения;
измерение силы тока (TRMS) с помощью опциональных клещей А1018;
измерение освещенности с помощью опциональных датчиков А1172, А1173.

Технические характеристики измерителя MI 3102H:

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление изоляции	U=100 В, 250 В:
	R: 0,000 …1,999 MОм	0,001 MОм	±(5% от измер. + 3 емр)
	2,00 …99,99 MОм	0,01 MОм	±(5% от измер. + 3 емр)
	100,00 …199,9 MОм	0,1 MОм	±(5% от измер. + 3 емр)
	U=500 В, 1 кВ:
	R: 0,000 …1,999 MОм	0,001 MОм	±(2% от измер. + 3 емр)
	2,00 …99,99 MОм	0,01 MОм	±(2% от измер. + 3 емр)
	100,00 …199,9 MОм	0,1 MОм	±(2% от измер. + 3 емр)
	200 …999 MОм	1 MОм	±(10% от измер.)
	U=2,5 кВ:
	R: 0,000 …1,999 MОм	0,001 MОм	±(2% от измер. + 3 емр)
	2,00 …99,99 MОм	0,01 MОм	±(2% от измер. + 3 емр)
	100,00 …199,9 MОм	0,1 MОм	±(2% от измер. + 3 емр)
	200 …1999 MОм	1 MОм	±(10% от измер.)
	2,00 …9,99 ГОм	10 MОм	±(10% от измер.)
Коэффициент абсорбции (DAR)	0,01...9,99	0,01	±(5% от измер. + 2 емр)
Коэффициент абсорбции (DAR)	10,0...100,0	0,1	±(5% от измер.)
Коэффициент поляризации (PI)	0,01...9,99	0,01	±(5% от измер. + 2 емр)
Коэффициент поляризации (PI)	10,0...100,0	0,1	±(5% от измер.)
Измерительное напряжение	0 … 3000 В	1 В	±(3% от измер. + 3 емр)
Непрерывность защитного проводника при токе 200 мA (R=200 мА)	0,00 …19,99 Ом	0,01 Ом	±(3% от измер. + 3 емр)
	20,0 … 99,9 Ом	0,1 Ом	±(5% от измер.)
	100 … 1999 Ом	1 Ом	±(5% от измер.)
Непрерывность защитного проводника при токе 7 мA (R=7 мА) (непрерывное измерение)	0,0 …99,9 Ом	0,1 Ом	±(5% от измер. + 3 емр)
	100 … 1999 Ом	1 Ом	±(5% от измер. + 3 емр)
Полное сопротивление линии	0,00 … 19,99 Ом	0,01 Ом	±(5% от измер.+ 5 емр)
	20,0… 99,9 Ом	0,1 Ом	±(5% от измер.+ 5 емр)
	100 … 1999 Ом	1 Ом	±(5% от измер.+ 5 емр)
Предполагаемый ток КЗ (фаза-ноль)	0,00...19,99 А	0,01 А	См. погрешность измерения полного сопротивления линии
	20,0...99,9 А	0,1 А
	100...999 В	1 А
	1,00...9,99 кА	10 А
	10...24,4 кА	100 А
Полное сопротивление контура	0,00 … 19,99 Ом	0,01 Ом	±(5% от измер.+ 5 емр)
	20,0 …99,9 Ом	0,1 Ом	±(5% от измер.+ 5 емр)
	100 …1999 Ом	1 Ом	±(5% от измер.+ 5 емр)
Полное сопротивление контура, режим без отключения УЗО	0,00 … 19,99 Ом	0,01 Ом	±(5% от измер.+ 5 емр)
	20,0 …99,9 Ом	0,1 Ом	±(10% от измер.)
	100 …1999 Ом	1 Ом	±(10% от измер.)
Предполагаемый ток КЗ (фаза-земля)	0,00...19,99 А	0,01 А	См. погрешность измерения полного сопротивления линии
	20,0...99,9 А	0,1 А
	100...999 А	1 А
	1,00...9,99 кА	10 А
	10...24,4 кА	100 А
Напряжение	0 В … 500 В	1 В	±(2% от измер.+ 2 емр)
Частота	45 Гц … 65 Гц	0,1 Гц	±2 емр
Чередование фаз	1.2.3 или 2.1.3
Параметры УЗО
Номинальный ток _I∆N	10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
Напряжение прикосновения Uс	0, 0 …9,9 В	0,1 В	(-0%/+10%) от измер. + 2 емр
Напряжение прикосновения Uс	10,0…99,9 В	0,1 В	(-0%/+10%) от измер.
Время срабатывания	0 … 500 мс (1/2 x I_Δ_N, I_Δ_N)	1 мс	±3 мс
	0 … 200 мс (2 x I_{_Δ_N)}	1 мс	±3 мс
	0 … 150 мс (5 x I_Δ_N)	1 мс	±3 мс
Ток срабатывания	0,2 x I_∆N …1,1 x I_∆N (тип AC, I_∆N = 10 мA)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N …2,2 x I_∆N (тип A, I_∆N = 10 мA)	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N …1,1 x I∆N (тип AС,I_∆N ≥ 30 мА	0,05 x I_∆N	±0,1 x I_∆N
	0,2 x I_∆N …1,5 x I_∆N (тип А, I_∆N ≥ 30 мА	0,05 x I_∆N	±0,1 x I_∆N
Сопротивление заземления	0,00…19,99 Ом	0,01 Ом	±(2 % от измер. + 3 емр)
	20,0…99,9 Ом	0,1 Ом	±(2% от измер. + 3 емр)
	100 …1999 Ом	1 Ом	±(2% от измер. + 3 емр)
Освещенность	0,01 …19,99 лк	0,01 лк	±(5 % от измер. + 2 емр)
	20,0 …199,9 лк	0,1 лк	±5 % от измер.
	200 …1999 лк	1 лк	±5 % от измер.
	2,00 …19,99 клк	10 лк	±5 % от измер.
Истинное среднеквадратическое значение силы тока	0,0 мA…99,9 мA	0,1 мA	±(5 % от измер. + 3 емр)
	100 мA…999 мA	1 мA	±5 % от измер.
	1,00 A …19,99 A	0,01 A	±5 % от измер.
Питание	6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумуляторных батарей
Категория перенапряжения	600 В CAT III; 300 В CAT IV
Степень защиты	Двойная изоляция
Степень защиты корпуса	IP42
Подключение к ПК	RS-232 и USB
Масса, кг	1,3
Габаритные размеры, мм	230х103х115

Преимущества измерителя MI 3102H:

Сделано для России
Прибор MI 3102H ориентирован на российского пользователя и поэтому наиболее полно отвечает потребностям отечественных специалистов. Расширенный диапазон рабочих температур, полная русификация, понятное управление прибора дают возможность успешно применять MI3102H в любое время года пользователями различного уровня подготовки.

Вся лаборатория в одном приборе
Являясь многофункциональным измерителем параметров безопасности электроустановок, MI 3102H в своем компактном корпусе умещает целую электротехническую лабораторию, которую легко перевозить. Кроме того, стоимость государственной поверки MI3102H гораздо ниже, чем стоимость поверки лаборатории, укомплектованной специализированными приборами.

Соотношение цена-качество
Прибор MI 3102H выгодно выделяется в ряду имеющихся сегодня на российском рынке многофункциональных приборов по соотношению предлагаемых возможностей и стоимости. MI3102H по-прежнему остается лучшим предложением для оснащения электротехнической лаборатории.

Характеристики, обеспечивающие комфорт оператора

Встроенная память на 500 измерений организована в трехуровневую структуру, что позволяет упорядочить большое число результатов измерений.
ПО EuroLink PRO позволяет быстро обрабатывать результаты и получать протоколы измерений.
Меню помощи, которое имеется в каждой функции, помогает правильно подключить прибор к испытываемой электроустановке.
Многие функции имеют режимы измерения, сокращающие трудозатраты оператора (автоматический тест УЗО, измерение полного сопротивления контура без отключения УЗО и др.).

Оптимальный комплект поставки
Приобретая прибор MI 3102H в базовой комплектации, пользователь сразу же может приступить к измерениям, так как в его распоряжении оказываются все необходимые принадлежности.

№	Наименование	Количество
1.	Прибор EurotestXE MI 3102H	1
2.	2,5 кВ двухпроводный измерительный кабель для измерения сопротивления изоляции (1,5 м)	1
3.	Универсальный трехпроводный измерительный кабель (1,5 м)	1
4.	Зажим типа «крокодил» (черный, синий, зеленый)	3
5.	Измерительный наконечник (черный, синий, зеленый)	3
6.	Измерительный кабель с евро-вилкой	1
7.	Измерительный провод (зеленый, 20 м)	1
8.	Измерительный провод (синий, 4,5 м)	1
9.	Измерительный провод (черный, 20 м)	1
10.	Вспомогательные штыри заземления	2
11.	Щуп «commander» с наконечником с двумя функциональными клавишами	1
12.	Адаптер питания	1
13.	Перезаряжаемые Ni-MH батареи	6
14.	Кабель RS232	1
15.	Кабель USB	1
16.	СD диск с ПО EuroLinkXE и документацией в электронном виде	1
17.	Мягкая сумка для переноски	1
18.	Мягкий нашейный ремень для переноски	1
19.	Руководство по эксплуатации	1
20.	Свидетельство о калибровке	1
