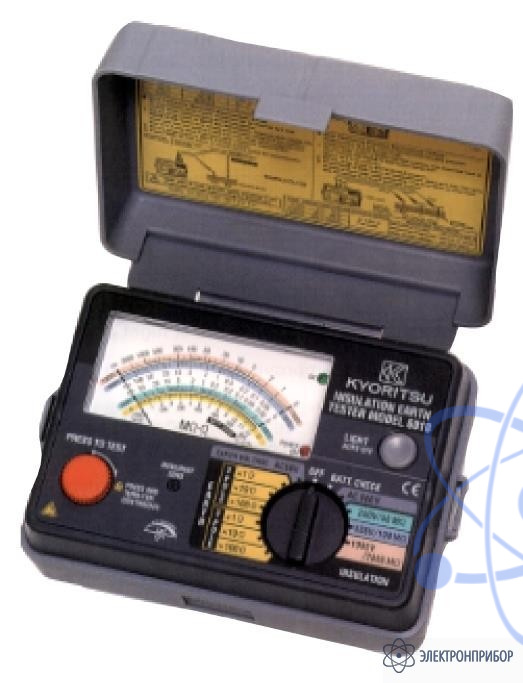

Технические характеристики измерителя сопротивления заземления KEW 6018:
Стандарты, которым отвечает прибор
МЭК 61557-2: Insulation Tester (Приборы измерения параметров изоляции);
МЭК 61557-5: Earth Resistance Tester (Приборы измерения сопротивления заземления);
МЭК 61010-1 категория по перенапряжению САТ.Ш 600 В, степень загрязнения 2.
Диапазоны измерений сопротивления изоляции и предел основной относительной погрешности.
| Наименование параметра |
1000 В/2000 МОм |
500 В/100 МОм |
250 В/50 МОм |
125 В/20 МОм |
| Номинальное напряжение |
1000 В |
500 В |
250 В |
125 В |
| Диапазон измерений |
0-2000 MОм |
0-100 МОм |
0-50 МОм |
0-20 МОм |
| Значение середины шкалы |
50 MОм |
2 MОм |
1 МОм |
0.5 МОм |
| Постоянное напряжение при разомкнутой цепи |
1000 В +20 % - 0 % |
500 В +20 % - 0 % |
250 В +20 % - 0 % |
125 В +20 % - 0 % |
| Ток короткого замыкания |
Не более 1-1,6 мA (постоянного тока)
(Напряжение не более 500 мВ) |
| Номинальный ток измерений |
при 1 MОм |
при 0,5 МОм |
при 0,25 МОм |
при 0,125 МОм |
Не более 1-1,2 мA (постоянного тока)
(Напряжение не более 500 мВ) |
| Предел допускаемой основной погрешности измерений в первой половине диапазона шкалы |
2-1000 МОм |
0,1-50 MОм |
0,05-20 МОм |
0,02-10 МОм |
| ± 5% указанного значения |
| Предел допускаемой основной погрешности измерений во второй половине диапазона шкалы |
Остальные диапазоны, кроме вышеупомянутых 0 и ∞ |
| ± 10% указанного значения |
| Предел допускаемой основной погрешности измерений при 0 и ∞ |
0,7 % от длины шкалы |
Диапазоны измерений сопротивления заземления и предел. допускаемой основной погрешности
| Наименование параметра |
×1 Ом |
×10 Ом |
×100 Ом |
| Предел допускаемой основной погрешности измерений в первой половине диапазона шкалы |
3-12 Ом |
30-120 Ом |
300-1200 Ом |
| ± 1,5 % от максимального значения шкалы |
| Предел допускаемой основной погрешности измерений во второй половине диапазона шкалы |
0-З Ом |
0-30 Ом |
0-300 Ом |
| ± 3 % от максимального значения шкалы |
| Выходной ток |
2.5 мА (переменный ток) максимум, 820 ±10 Гц |
| Предел допускаемой основной погрешности измерений |
± 3% от максимального значения шкалы (Сопротивление заземления в пределах 10 кОм при использовании дополнительных штырей заземления) |
Диапазоны измерений сопротивления заземления и предел допускаемой основной погрешности
Упрощенные измерения
| Наименование параметра |
×1 Ом |
×10 Ом |
×100 Ом |
| Диапазон измерений |
0-12 Ом |
0-120 Ом |
0-1200 Ом |
| Выходной ток |
2,5 мА (переменный ток) максимум, 820 ±10 Гц |
| Предел допускаемой основной погрешности измерений |
± 3 % от максимального значения шкалы (С учетом вычитания значения сопротивления щупов) |
Диапазоны измерений переменного напряжения и допускаемой основной погрешности
Упрощенные измерения
| Наименование параметра |
Переменное напряжение 600 В |
Напряжение (переменное) заземления: 60 В |
| Диапазон измерений |
0-600 В* |
0-60 В |
| Частота |
50/60 Гц |
| Предел допускаемой основной погрешности измерений |
± 3 % от максимального значения шкалы |
Входной импеданс (полное сопротивление)
| Переменное напряжение: 600 В |
2,8 МОм |
| Напряжение (переменное) заземления: 60 В |
135 кОм |
Время работы элементов питания
Число измерений за время работы прибора от элементов питания (5 секунд – измерение / 25 секунд – пауза между измерениями):
| Сопротивление изоляции |
1000 В |
1 MОм |
Более 1000 |
| 500 В |
0,5 МОм |
Более 2000 |
| 250 В |
0,25 MОм |
Более 3000 |
| 125 В |
0,125 МОм |
Более 3500 |
| Земля (3 Полюса) |
×100 Ом |
1200 Ом |
Более 3000 |
| Земля (2 Полюса) |
Более 4000 |
Основные технические характеристики измерителя сопротивления заземления KEW 6018:
| Рабочая температура |
от 0 °C до +40 °C, 80 % или меньше, без образования конденсата |
| Температура хранения |
от -10 °C до +50 °C, 75 % или меньше, без образования конденсата |
| Время отклика (срабатывания) |
Режим измерения сопротивления изоляции – в пределах 3 секунд; Режим измерения сопротивления заземления – в пределах 4 секунд; (Измерение сопротивления изоляции на емкостной загрузке может привести к более длительному времени отклика.) |
| Влияние температуры |
При изменении температуры от 20 °С к 0 °С или к 40 °С, показания прибора могут изменяться не более чем на 5% (для первой половины диапазона шкалы). |
| Переменная составляющая при измерении напряжения на зажимах щупов (Режим измерения сопротивления изоляции) |
Влияние емкостных элементов (5мкФ) объекта измерения проявляется в пределах 10 % от указанного значения, включая флуктуации. |
| Влияние добавочного сопротивления заземления (режим измерения сопротивления заземления) |
В пределах 5 %, при флуктуациях от 0 до 5 кОм. |
| Влияние напряжения заземления (Режим измерения сопротивления заземления) |
В пределах 5 % при напряжении заземления от 0 до 5 В; в пределах 10 % при напряжении заземления от 0 до 10 В (50/60 Гц). При возникновении напряжения заземления с частотой отличной от 50/60 Гц, показания прибора могут отличаться на большую величину. |
| Элементы питания |
8 батарей (1,5 В) типа R6P, АА или эквивалентные |
| Максимальная потребляемая мощность |
3,5 ВА. |
| Сопротивление изоляции |
100 МОм и более между внутренней схемой прибора и корпусом при измерении на постоянном напряжении 1000 В. |
| Предельное напряжение |
5550 В переменного напряжения (50/60 Гц) в течение 1 минуты между внутренней схемой прибора и корпусом. |
| Габаритные размеры |
183x130x100 мм |
| Вес |
1 кг |
