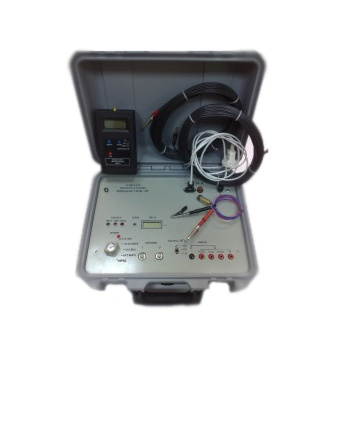

ИКП-1 — комплекс измерительный для измерения параметров импульсных электромагнитных помех

Производитель

Компания ЭМС

Гарантия

12 мес

Межповерочный интервал

24 мес

Артикул

20233

Оригинальный прибор

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение измерительного комплекса ИКП-1:

Комплекс ИКП-1 предназначен для измерения параметров импульсных электромагнитных помех в цепях РЗиА и АСУ ТП с целью определения качества выполнения заземляющего устройства. Входящий в состав комплекса генератор высокочастотных импульсов ГВЧИ предназначен для работы в качестве переносного источника импульсов напряжения с заданными амплитудно-временными параметрами, а импульсный вольтметр ВИ – для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов.

Технические характеристики ГВЧИ :

Параметр	Значение
Форма генерируемого импульса напряжения в режиме холостого хода	затухающие колебания
Частота генерируемого импульса напряжения в режиме холостого хода, МГц	0,5±0,05; 1±0,1; 2±0,2
Частота следования генерируемого импульса напряжения в режиме холостого хода, Гц	10±2
Максимальная амплитуда генерируемого импульса напряжения в режиме холостого хода, В При питании от сети при частоте: 0,5 МГц 1 МГц 2 МГц При питании от автономного блока при частоте: 0,5 МГц 1 МГц 2 МГц	900 ± 100 900 ± 100 800 ± 100 900 ± 200 900 ± 200 800 ± 200
Диапазоны измерения амплитуды генерируемого тока, А 0,5 МГц 1 МГц 2 МГц	от 0,5 до 10 от 0,5 до 8 от 0,5 до 5
Предел допускаемого значения относительной погрешности измерения амплитуды импульсов тока, %	15
Диапазоны измерения амплитуды импульсов напряжения, В 1 диапазон (5) 2 диапазон (50) 3 диапазон (200)	от 0,5 до 5 от 5 до 50 от 50 до 200
Предел допускаемого значения относительной погрешности измерения амплитуды импульсов напряжения, %	10

Вольтметр импульсный типа ВИ представляет собой пик-индикатор, предназначенный для измерения максимальной величины напряжения в цепях заземления при воздействии апериодических импульсов тока.

Технические характеристики Вольтметра импульсного ВИ:

Параметр	Значение
Диапазоны измеряемых напряжений, В	1 - 5, 5-50, 50-550
Полярность измеряемых величин	положительная
Габаритные размеры, мм	165х75х55
Масса, кг	0,6
Напряжение питания, В	±9
Рабочие условия эксплуатации: температура окружающего воздуха -10°..... +35° С; относительная влажность воздуха до 80 % при температуре 25° С; атмосферное давление 630-780 мм.рт.ст.
