DET4TR2 — цифровой тестер заземления


Реестр ГСИ РК до 03.06.2024 г.

Под заказ

Производитель
Гарантия
24 мес
Межповерочный интервал
24 мес.
Артикул
33775

Оригинальный прибор

Назначение цифрового тестера заземления DET4TR2

Megger представляет новое поколение измерителей сопротивления заземления и удельного сопротивления грунта DET4TR2. Комплект поставки включает в себя сам прибор, тестовые провода, штыри, батареи питания и заводской сертификат калибровки, что позволяет пользователю немедленно начать работу с прибором. Прибор поставляется вместе с ударопрочным пластиковым кейсом для переноски.

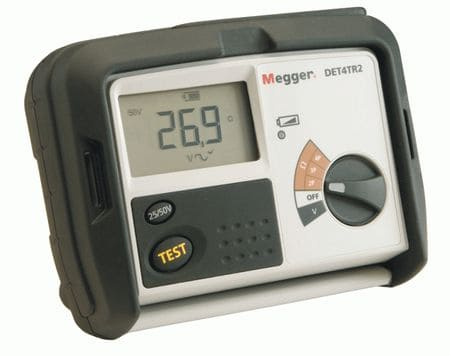

Измеритель сопротивления заземления DET4TR2 имеет поворотный переключатель для выбора режима измерения - измерение проводимости, сопротивления устройства заземления, коэффициента связи заземлителей, сопротивления грунта. Большой, легко читаемый дисплей и большая, отдельно стоящая кнопка TEST позволяет работать с прибором даже в плохо освещенных, труднодоступных местах, даже в защитных изолирующих перчатках.

В дополнении к этому прибор всегда автоматически проверяет наличие и состояние контакта между токовым и потенциальным электродами, показывая этот статус на дисплее. Прибор также имеет чувствительный встроенный вольтметр, что позволяет измерять потенциал на сторонних проводящих частях (СПЧ) заземляемого оборудования, а также потенциал между любыми точками на поверхности грунта.

Особенности цифрового тестера заземления DET4TR2

  • Ударопрочный специальный пыле/влагозащищенный корпус IP54;
  • Измерение сопротивления заземления, сопротивления грунта, проводимости/сопротивления;
  • Выходное напряжение на выбор 25 или 50 В для уменьшения возможных наводок/помех;
  • В комплект поставки входят штыри и провода;
  • Процесс измерения происходит полностью автоматически при помощи одной кнопки;
  • Прибор поставляется в твердом кейсе (чемоданчике);
  • Заводской сертификат калибровки прилагается.

Прибор для измерения удельного сопротивления грунта DET4TR2 - это важный элемент конструкции системы заземления, который служит источником исходных данных для разработки конструкции. Факторы, влияющие на удельное сопротивление почвы, включают в себя состав почвы, температуру и влажность и могут меняться в зависимости от времени года. Периодическая проверка почвы необходима для гарантии соответствия сезонных колебаний расчетным параметрам системы.

Прибор DET4TR2 снабжен 4 измерительными электродами для измерения удельного сопротивления почвы; в комплект входят четыре электрода и провода.

3-полюсный метод для измерения сопротивления заземляющих устройств

Классические методы измерения сопротивления заземления, основанные на падении напряжения, используются как во время установки, так и для периодической проверки состояния электродов. К сожалению почвы с низким удельным сопротивлением часто вызывают коррозию электродов, и поэтому необходима регулярная проверка. Все новое семейство приборов для измерения заземления позволяет пользователю выполнять это измерение, в стандартную комплектацию включены наборы электродов и проводов.

Измерение сопротивления электродов заземления с двумя проводами

Используется, когда необходимо измерить сопротивление между проводящей частью, например металлоконструкции здания и электродом заземления, или когда условия на месте исключают использование измерительных электродов. Это испытание выполняется с помощью того же самого источника переменного тока и метода испытания с 3 полюсами, и поэтому может не годиться для испытания заземлений перемычкой, в зависимости от местных правил. Megger включает в себя выполнение этого испытания и, в отличие от некоторых других приборов внешнего подключения не требуется.

Технические характеристики цифрового тестера заземления DET4TR2

Параметр Значение
Корпус защита IP54
Автоматическая проверка правильности подключения и наличия контакта да
Автоматическое подавление шумов да
2-х, 3-х или 4-х проводной тест Измеритель сопротивления заземление и удельного сопротивления грунта
Диапазон измерения сопротивления 0,01 Ом- 2000Ом
Точность измерения сопротивления 2% +/- 3 цифры
Диапазон напряжения прикосновения 0-100В
Точность измерения напряжения прикосновения 2% +/- 3 цифры
Дисплей Большой ЖК-дисплей с подсветкой обеспечивает прекрасную удобочитаемость результатов и отображение разных символов для лучшего понимания идеи измерения и действия различных кнопок
Питание 8 пальчиковых батареек АА, 3000 измерений
Условия эксплуатации Температура рабочая: -20… +50°С
Температура хранения: -40… +60°С
Влажность: относительная 75% при температуре 40°С без конденсации
Габаритные размеры 203х148х78 мм
Масса 1 кг
Наименование Количество
1. Цифровой тестер заземления DET4TR2 1
2. Кейс для переноски 1
3. Электроды и комплект проводов (15м,10м,3м) 1
4. Зарядное устройство 1
