MZC-310S — измеритель параметров электробезопасности мощных электроустановок


Реестр ГСИ РК до 29.11.2018 г.

Под заказ

Производитель
Гарантия
36 мес
Межповерочный интервал
12 мес
Артикул
20217

Оригинальный прибор

Назначение и область применения измерителя MZC-310S:

Предназначен для измерения параметров петли короткого замыкания при номинальном рабочем токе (до 42 А) по 2-х проводной схеме в домах и офисах или при максимальном рабочем токе (до 280 А) по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением.

Основные характеристики прибора MZC-310S:

  • измерение полного, активного и реактивного сопротивления цепей "фаза-нуль" и "фаза-фаза";
  • вычисление ожидаемого тока короткого замыкания;
  • измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках с номинальным рабочим током 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
  • измерение сопротивления петли короткого замыкания в электроустановках зданий номинальным рабочим током 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
  • измерение напряжения переменного тока (True-RMS);
  • измерение частоты переменного тока ( 45 ... 65 Гц);
  • измерение напряжения прикосновения поражения;
  • память 990 результатов измерений;
  • передача данных в компьютер;
  • функция программной модернизации (загружается с сайта производителя).

Основные технические характеристики измерителя MZC-310S:

Измерение напряжения:

Диапазон Разрешение Основная погрешность
0 ... 440 В 1 В ± (2% и.в + 2 ед. мл. разряда)
  • Диапазон частот: 45...65 Гц. Входное сопротивление вольтметра: ≥ 200 кОм

Измерение параметров петли короткого замыкания при максимальном рабочем токе (4p, Imax=280 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения Zs согласно IEC 61557 - 7,2 мОм ... 1999 мОм

Диапазон Разрешение Основная погрешность
0,0 ... 199,9 мОм 0,1 мОм ± (2% и. в. + 2 мОм))
200 ... 1999 мОм 1 мОм

Расчёт ожидаемого тока короткого замыкания Iк (Imax = 280 А)
Диапазон измерения Iк согласно IEC 61557: для Un= 220 В - 110,0 А ... 30,6 кА; для Un= 380 В - 190 А ... 52,9 кА
Диапазон отображения Iк

Диапазон Разрешение Основная погрешность
110,0 А ... 199,9 A 0,1 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
200 A ... 1999 A 1 А
2,00 кА ... 19,99 кА 10 А
20,0 кА ... 199,9 кА 100 А
200 кА ... 220 кА для Ul-n
200 кА ... 380 кА для Ul-l
1000 А

Измерение напряжения прикосновения UST (поражающего Uт)

Диапазон Разрешение Основная погрешность
0 ... 100 В 1 В ± (10% и.в + 2 ед. мл. разряда)


При расчётах Uт активное сопротивление тела человека принимается - 1 кОм

Измерение параметров петли короткого замыкания при стандартном рабочем токе (2p, Imax=42 A) Измерение полного Zs, активного Rs и реактивного Xs сопротивления петли короткого замыкания
Диапазон измерения согласно IEC 61557

Провод измерительный Диапазон измерения Zs
1,2 м 0,13 ... 199,9 Ом
5 м 0,15 ... 199,9 Ом
10 м 0,19 ... 199,9 Ом
20 м 0,25 ... 199,9 Ом

Диапазон отображения Zs, Rs, Xs

Диапазон Разрешение Основная погрешность
0,0 ... 19,9 Ом 0,01 Ом ± (2% и. в + 3 ед. мл. разряда)
20,0 ... 199,9 Ом 0,1 Ом

Расчёт ожидаемого тока короткого замыкания Iк (Imax=42 A)
Диапазон измерения Iк согласно IEC 61557

Провод измерительный Диапазон измерения Iк для Un = 220 В Диапазон измерения Iк для Un = 380 В
1,2 м 1,10 А ... 1768 А 1,9 А ... 3,05 кА
5 м 1,10 А ... 1338 А 1,9 А ... 2,54 кА
10 м 1,10 А ... 1207 А 1,9 А ... 2,08 кА
20 м 1,10 А ... 884 А 1,9 А ... 1,53 кА

Диапазон отображения Iк

Диапазон отображения Разрешение Основная погрешность
1,150 А ... 1,999 А 0,001 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00 А ... 19,99 А 0,01 А
20,0 А ... 199,9 А 0,01 А
200 А ... 1999 А 1 А
2,00 кА ... 19,99 кА 10 А
20,0 кА ... 38,0 кА 100 А

Номинальное напряжение измеряемой цепи Un:

Параметр Значение
Напряжение фазное 220 В или 230 В
Напряжение междуфазное 380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли 180 В ... 440 В
Номинальная частота измеряемой цепи 50 Гц и 60 Гц (45...65 Гц)
Наименование Описание Фото Количество Индекс

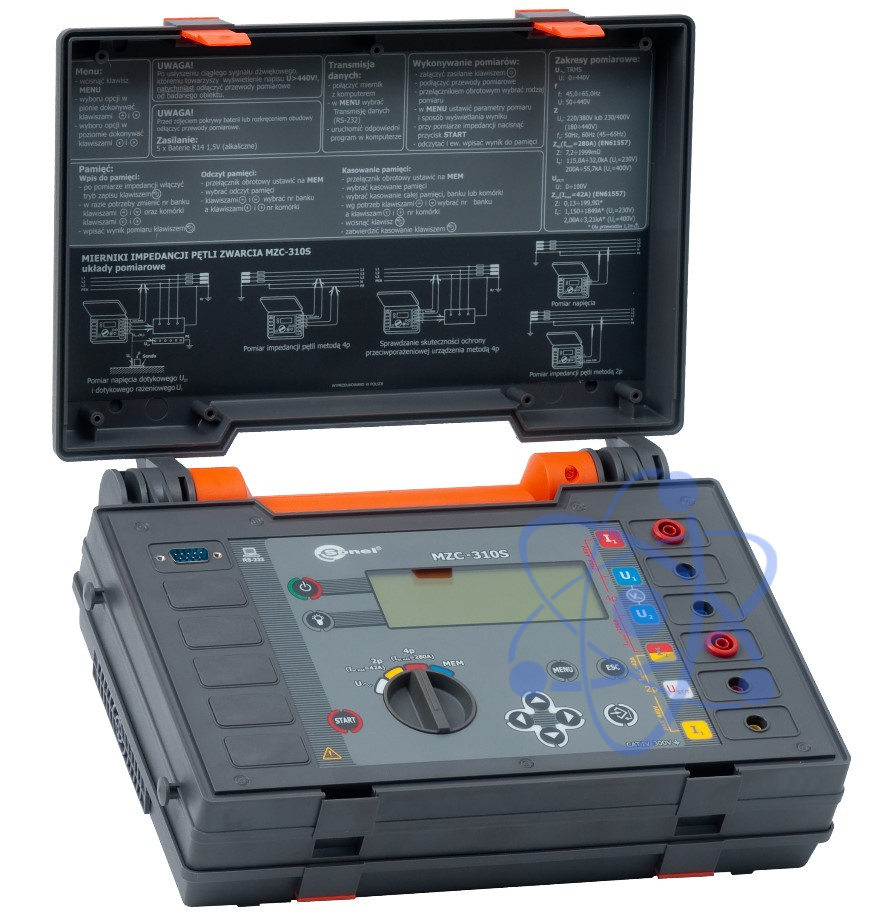

1 MZC-310S - змеритель параметров электробезопасности мощных электроустановок Предназначен для измерения параметров петли короткого замыкания измерительным током до 42А по 2-х проводной схеме в домах и офисах или током до 280А по 4-х проводной схеме на электростанциях и распределительных установках, что обеспечивает возможность проведения измерений с высокой точностью и разрешением от 0,1 мОм. 1 WMPLMZC310
2 Зажим «Крокодил» изолированный черный K03 Предназначен для непосредственного соединения измерительных проводов приборов MZC-310S, MMR-600, MMR-610 с измеряемыми объектами. 4 WAKROBL30K03

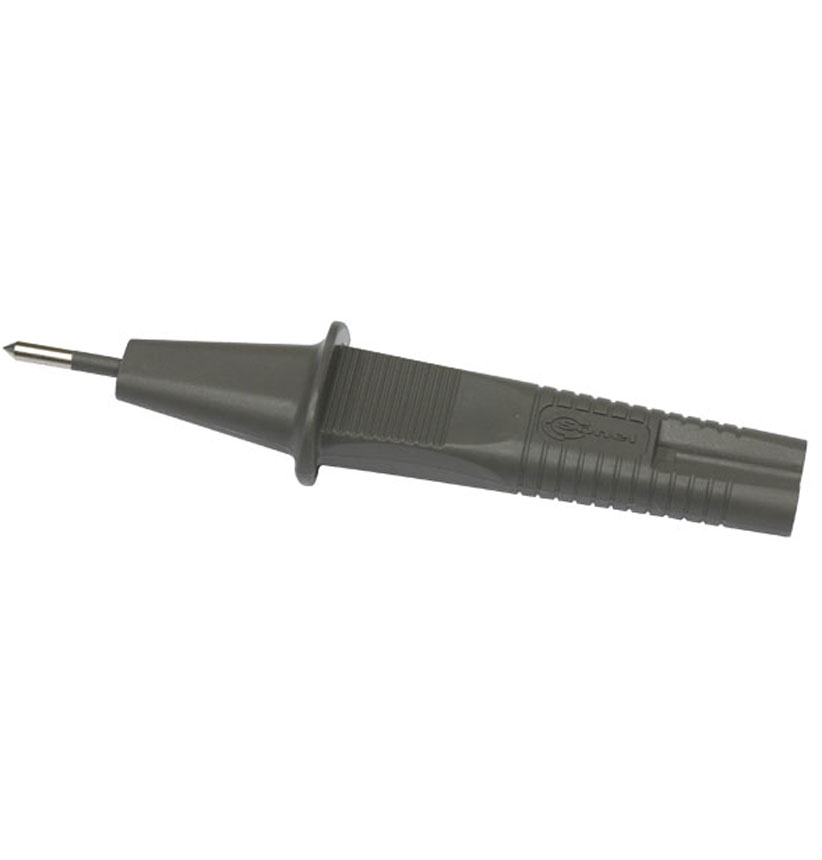

3 Зонд Кельвина одноконтактный Предназначен для проведения измерений параметров электрических цепей четырехполюсным методом. 2 WASONSPGB1
4 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1
5 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB1
6 Кабель двухпроводный 3 м Предназначен для проведения измерений приборами типа MZC-310S и MMR-6XX параметров электрических цепей четырехполюсным методом. В комплект поставки входят две пары измерительных проводников. 1 WAPRZ003DZBB
7 Кабель последовательного интерфейса RS-232 Предназначен для связи с компьютером приборов MZC-310S, MMR-6XX, MRU-101, MPI-510, MPI-511, MIC-5000. 1 WAPRZRS232
8 Провод измерительный 1,2 м с разъёмами «банан» чёрный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BLBB
9 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
10 Ремни «Свободные руки» Предназначены для освобождения рук при проведении измерений приборами типа MZC-310S, MMR-600, MMR-610, MRU-100, MRU-101, MPI-510, MPI-511, MIC-5000. 1 WAPOZSZE1

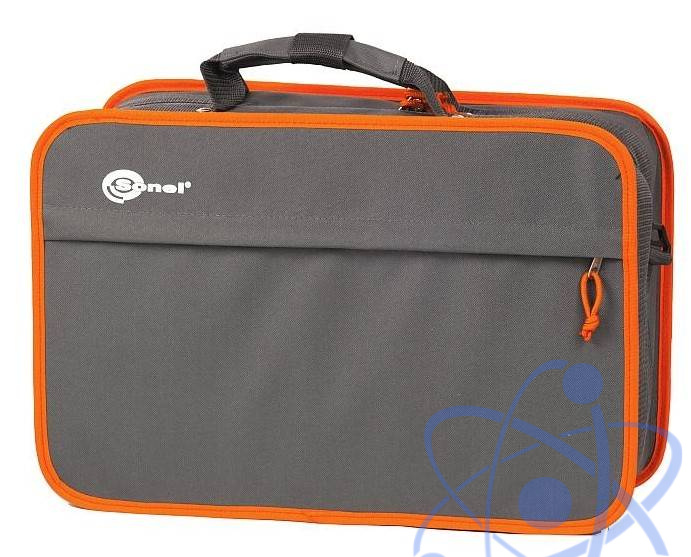

11 Футляр L1 Предназначен транспортировки приборов: MZC-310S MMR-620 MMR-630. 1 WAFUTL1
12 Элемент питания алкалиновый 1,5V LR14 Используется в измерителях параметров электробезопасности мощных электроустановок MZC-310S. Входит в стандартную комплектацию данного изделия. При выборе поставщиков для комплектования приборов элементами питания на первом месте - качество. 5 #

Показать ещё
