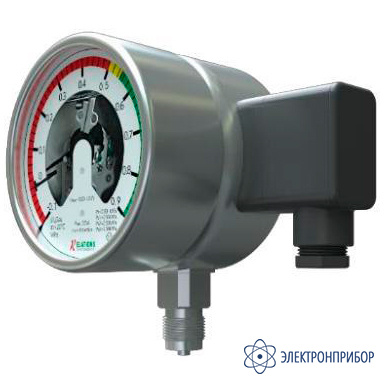

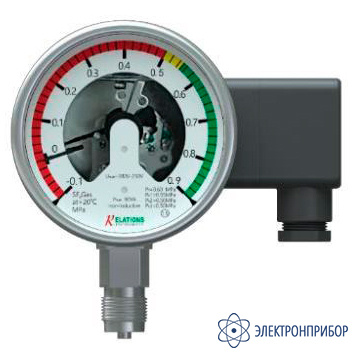

NA100PT — механическое устройство контроля плотности элегаза

Производитель

Гарантия

12 мес

Артикул

75024

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение механического устройства контроля плотности элегаза NA100PT:

Монитор плотности (плотномер, денсиметр) используется для контроля плотности SF6 в закрытом объеме, отображения значения плотности газа и вывода электрического контактного сигнала, когда значение плотности достигает установленного значения.

Описание механического устройства контроля плотности элегаза NA100PT:

Механическое устройство контроля плотности элегаза NA100PT - это тот же NA100P, но с предусмотренным подключением шины передающей информацию по протоколу RS485 (Moodbus).

Функциональные особенности механического устройства контроля плотности элегаза NA100PT:

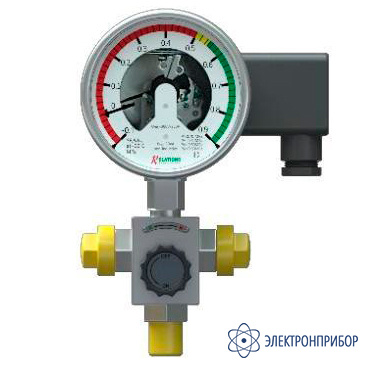

функция трехходового самоуплотняющегося клапана опциональна;
устройство компенсации температуры для высокой точности измерения;
подходит для внутренней или наружной установки;
основной корпус изготовлен из нержавеющей стали;
тензодатчик: нержавеющая сталь.

Дополнительные особенности механического устройства контроля плотности элегаза NA100PT:

Измеряемый газ: SF6, SF6/CF4, SF6/N2.

Среда: маслонаполненный или газонаполненный монитор плотности.

Электрический контакт: максимум три пары (может потребоваться установленное значение).

Способ установки: радиальная/осевое установка (опционально).

Тип присоединение: M20×1.5, G1/2 и тд. (настраиваемые).

Дополнительные аксессуары: табличка с основной информация, защита от дождя, двойная шкала и т. д.

Размер структуры механического устройства контроля плотности элегаза NA100PT:

Радиальное направление

Осевое направление

Технические характеристики механического устройства контроля плотности элегаза NA100PT:

Параметр	Значение
Механизм прибора	нержавеющая сталь, медный сплав
Корпус прибора	нержавеющая сталь
Соединительные детали	нержавеющая сталь
Материал уплотнения	EPDM, нитриловый каучук
Диаметр	100 мм
Измерение диапазон	- 0,1 Мпа 〜 0,9 Мпа, 0 МПа 〜 1 Мпа или опциональный
Уровень точности	1,0 grade/1,6 grade при 20 ℃; 1,6 grade/2,5 grade при -40 ℃～+60 ℃
Рабочая температура	- 40 ℃〜+60 ℃
Герметичность	1 × 10 -9 Па м3/с (проверка утечки гелия)
Коммуникационный интерфейс	главная линия RS485
Тип присоединения	М20×1,5; G1/2; и тд.
Изоляционные свойства	изоляционное сопротивление：≥100 МОм диэлектрическая прочность：2кВ，50/60Гц 1мин, без дуг и пробоев
Контакт форма	электрический контактный переключатель с магнитным управлением, никелевый сплав, с золотым покрытием 20 мкм
Защита	IP65
Масса	около 1,2 кг

№	Наименование	Количество
1	Механическое устройство контроля плотности элегаза NA100PT	1
