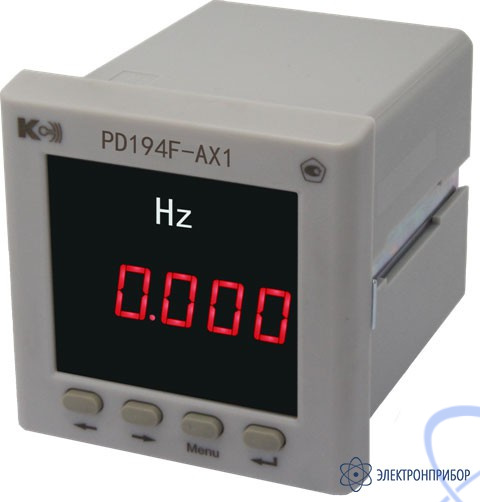

PD194F-AX1 — частотомер (базовая модификация)

Назначение частотомера PD194F-AX1:

Частотомеры PD194F-AX1 предназначены для измерения частоты переменного тока в электрических сетях.

Приборы PD194F-AX1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Особенности частотомера PD194F-AX1:

Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);

Четыре кнопки на лицевой панели позволяют настраивать прибор;

Вход в меню настройки защищен паролем;

Меню позволяет сменить пароль, выбрать яркость индикатора;

Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);

Средняя наработка на отказ - 200000 часов;

Средний срок службы - 25 лет;

Межповерочный интервал - 6 лет.

Технические характеристики частотомера PD194F-AX1:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,05
Номинальные значения входного сигнала
Номинальное значение напряжения переменного тока, Uн, В:		100; 220; 380; 500 ⁽¹⁾
Диапазоны измеряемых сигналов
Диапазон значений входного напряжения		(0,3…1,2)·Uн
Диапазон измеряемых частот, Гц		от 45 до 65
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее		1
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Количество строк индикатора		1
Диапазон отображаемых значений ⁽⁴⁾		0…9999
Период обновления результатов измерения, с, не более		1,1
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		2
- питание – выходы		2
- входы – выходы		1
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		74x74
Габаритная длина, мм		84,5
Вырез в щите, мм		67x67
Масса прибора, кг, не более		0,27

⁽¹⁾ Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

№	Наименование	Количество
1.	Частотомер PD194F-AX1	1
