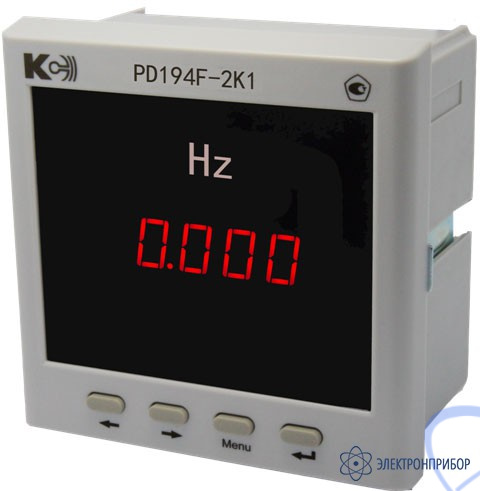

PD194F-2K1 — частотомер (1 порт RS-485 — 1 аналоговый выход)

Назначение частотомера PD194F-2K1:

Частотомеры PD194F-2K1 предназначены для измерения частоты переменного тока в электрических сетях.

Частотомеры PD194F-2K1 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

Приборы PD194F-2K1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

Особенности частотомера PD194F-2K1:

Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);

Цифровой интерфейс RS-485;

Протокол Modbus RTU;

Четыре кнопки на лицевой панели позволяют настраивать прибор;

Вход в меню настройки защищен паролем;

Меню позволяет сменить пароль, выбрать яркость индикатора, настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);

Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);

Средняя наработка на отказ - 200000 часов;

Средний срок службы - 25 лет;

Межповерочный интервал - 6 лет.

Технические характеристики частотомера PD194F-2K1:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,05
Пределы допускаемой основной приведенной погрешности преобразования ⁽¹⁾ частоты на аналоговом выходе, %		± 0,5
Номинальные значения входного сигнала
Номинальное значение напряжения переменного тока, Uн, В:		100; 220; 380; 500 ⁽²⁾
Диапазоны измеряемых сигналов
Диапазон значений входного напряжения		(0,3…1,2)·Uн
Диапазон измеряемых частот, Гц		от 45 до 65
Перегрузка на измерительном входе
Допустимая кратковременная перегрузка на входе		2·Uн в течение 10 с
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее		1
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		1-строчный светодиодный
Количество строк индикатора		1
Диапазон отображаемых значений ⁽⁴⁾		0…9999
Период обновления результатов измерения, с, не более		1,1
Аналоговый выход
Количество		1
Тип (выбирается при заказе)		4-20 мА, 0-20 мА, 0-5 мА 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 0-20 мА, Ом, не более		350
- для выходов типа 0-5 мА, Ом, не более		750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее		20
- для выходов типа 0-10 В, кОм, не менее		20
Порт RS-485
Количество		1
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		2
- питание – выходы		2
- входы – выходы		1
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		120x120
Габаритная длина, мм		69,5
Вырез в щите, мм		111x111
Масса прибора, кг, не более		0,55

⁽¹⁾ При расчете приведенной погрешности преобразования частоты за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА; величина 20 мА – для аналогового выхода типа 4-20 мА, 0-20 мА; величина 5 В – для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В – для аналогового выхода типа 0-10 В.

⁽²⁾ Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

№	Наименование	Количество
1.	Частотомер PD194F-2K1	1
