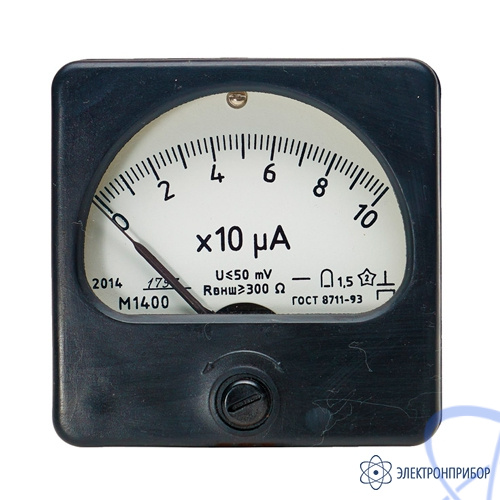

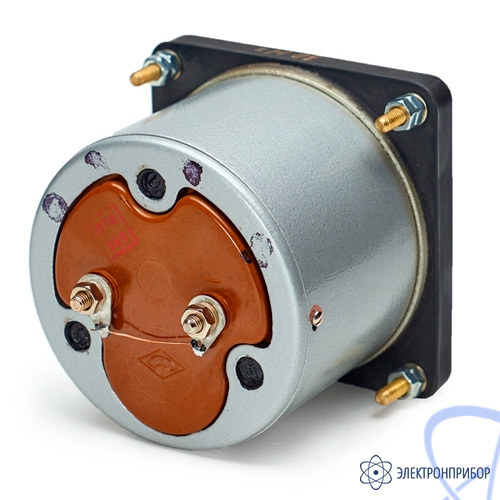

М1400 — прибор щитовой аналоговый постоянного тока

Производитель

Гарантия

42 мес

Межповерочный интервал

24 мес

Артикул

60340

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение прибора щитового аналогового постоянного тока М1400:

Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1400 предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.

Приборы М1400 – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы с креплением подвижной части на растяжках, с механическим противодействующим моментом, виброустойчивые, ударопрочные. Нормальное положение вертикальное и горизонтальное.

По заказу приборы могут изготавливаться со специальными шкалами.

Пример записи при заказе и в технической документации другой продукции прибора М1400 с диапазоном измерений 0-500 мкА, виброустойчивого исполнения в диапазоне частот от 10 до 51 Гц: «Прибор М1400, 500 мкА, 51 Гц, ТУ 25-04-117-77».

Пример записи прибора М1400 со специальной шкалой: «Прибор М1400-N, ТУ 25-04-117-77» где N – порядковое число разновидности, присвоенное разработчиком.

Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1400

Технические характеристики прибора щитового аналогового постоянного тока М1400:

Пределы измерений		Значение падения напряжения, мВ, не более
мкА	мА	Значение падения напряжения, мВ, не более
Пределы измерений и значения падений напряжения
25-0-25	—	35
0-50	—	70
50-0-50	—	25
0-100	—	50
100-0-100	—	22
0-200	—	44
200-0-200	—	16
0-300	—	105
0-500	—	40
500-0-500	—	12
—	0-1	24
—	1-0-1	12
—	0-2	24
—	2-0-2	17
—	0-5	40
—	5-0-5	30
—	0-10	60
—	10-0-10	60
Параметр		Значение
Класс точности		1,5
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %		±1,5
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %: - от изменения температуры окружающего воздуха от нормальной до любой в пределах от -50 до +80 ºС, на каждые 10 ºС изменения температуры - от изменения относительной влажности от нормальной до 98 % при температуре +40 ºС - от воздействия внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении - от изменения пространственного положения от нормального в любом направлении на 45º		±0,5 ±1,0 ±1,0 ±1,5
Нормальные условия измерений: - температура окружающего воздуха, ºС - относительная влажность воздуха, % - пространственное положение		от +15 до +25 от 30 до 80 вертикальное и горизонтальное
Остаточное отклонение указателя от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более		0,96
Время установления рабочего режима, мин, не более		1
Время установления показаний, с, не более		4
Условия эксплуатации: - температура окружающего воздуха, ºС - относительная влажность воздуха при температуре до +40 ºС, %		от -50 до +80 98
Средняя наработка на отказ, ч		32500
Габаритные размеры (ВхДхШ), мм, не более		80х82х80
Масса, кг, не более		0,55

№	Наименование	Количество
1	Прибор щитовой аналоговый постоянного тока М1400	1
2	Паспорт	1
3	Руководство по эксплуатации	1
