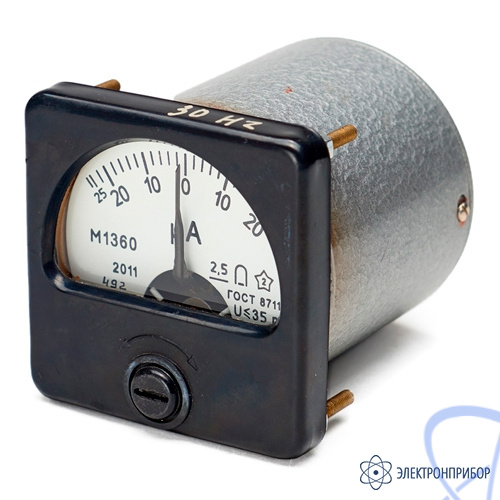

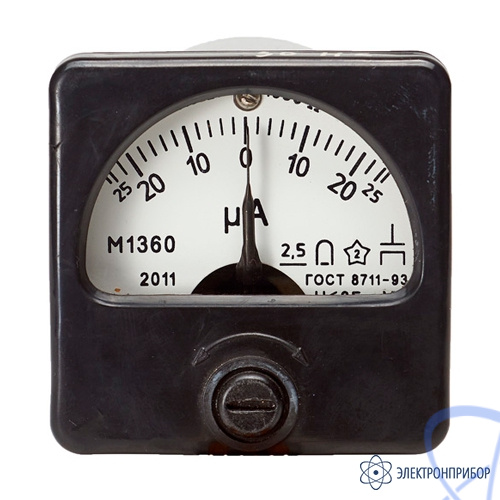

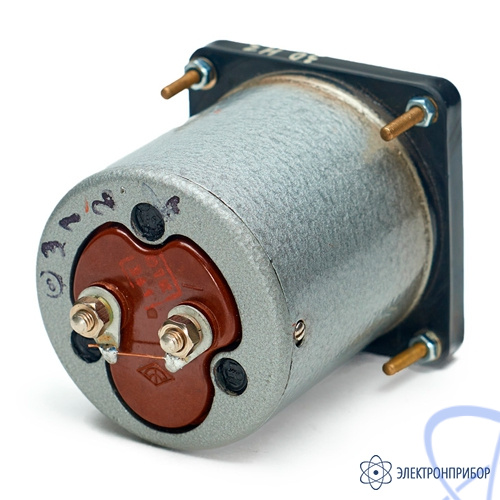

скрыть информациюПриборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1360 предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности. ТУ 25-04-117-77.
Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1360
| Пределы измерений | Значение падения напряжения, мВ, не более | |
| мкА | мА | |
| Пределы измерений и значения падений напряжения | ||
| 25-0-25 | — | 35 |
| 0-50 | — | 70 |
| 50-0-50 | — | 25 |
| 0-100 | — | 50 |
| 100-0-100 | — | 22 |
| 0-200 | — | 44 |
| 200-0-200 | — | 16 |
| 0-300 | — | 105 |
| 0-500 | — | 40 |
| 500-0-500 | — | 12 |
| — | 0-1 | 24 |
| — | 1-0-1 | 12 |
| — | 0-2 | 24 |
| — | 2-0-2 | 17 |
| — | 0-5 | 40 |
| — | 5-0-5 | 30 |
| — | 0-10 | 60 |
| — | 10-0-10 | 60 |
| Параметр | Значение | |
| Класс точности | 2,5 | |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % | ±2,5 | |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %: - от изменения температуры окружающего воздуха от нормальной до любой в пределах от -50 до +80 ºС, на каждые 10 ºС изменения температуры - от изменения относительной влажности от нормальной до 98 % при температуре +40 ºС - от воздействия внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении - от изменения пространственного положения от нормального в любом направлении на 45º |
±0,5 ±1,0 ±1,0 ±2,5 |
|
| Нормальные условия измерений: - температура окружающего воздуха, ºС - относительная влажность воздуха, % - пространственное положение |
от +15 до +25 от 30 до 80 вертикальное и горизонтальное |
|
| Остаточное отклонение указателя от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более | 1,10 | |
| Время установления рабочего режима, мин, не более | 1 | |
| Время установления показаний, с, не более | 4 | |
| Условия эксплуатации: - температура окружающего воздуха, ºС - относительная влажность воздуха при температуре до +40 ºС, % |
от -50 до +80 98 |
|
| Средняя наработка на отказ, ч | 32500 | |
| Габаритные размеры (ВхДхШ), мм, не более | 60х82х60 | |
| Масса, кг, не более | 0,45 | |
| № | Наименование | Количество |
| 1 | Прибор щитовой аналоговый постоянного тока М1360 | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
