Назначение ремонтного комплекта для муфт и оболочки кабеля с БПИ-изоляцией на 10 кВ ИМАГ-РК-БПИ

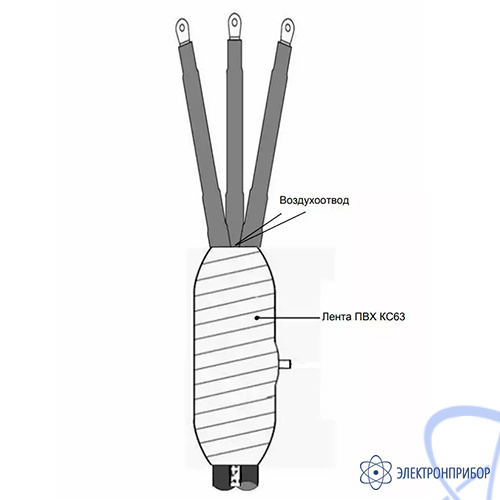

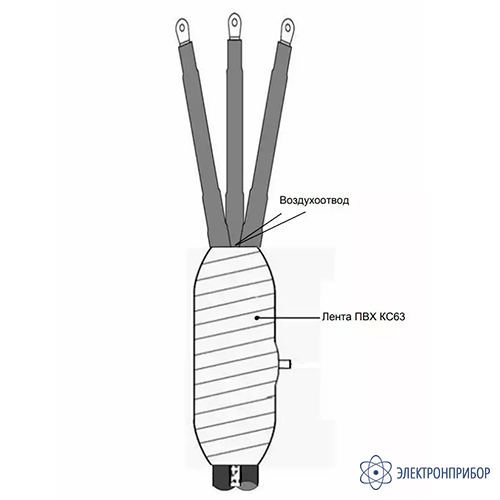

ИМАГ-РК-БПИ – это комплект для ремонта текущих концевых муфт и оболочек на кабеле с бумажной пропитанной изоляцией. Применяется для кабеля любого сечения.
Комплект разработан специально для применения на предприятиях горнодобывающей и металлургической промышленности, в том числе в подземных горных выработках. Метод нагнетания компаунда позволяет эффективно противодействовать появлению течей масла из-под восстановленной оболочки.
Главным преимуществом применения комплектов типа ИМАГ-РК-БПИ является возможность производить ремонт кабеля в местах течей масла без вырезания поврежденного элемента – муфты или участка кабеля.
Особенности ремонтного комплекта для муфт и оболочки кабеля с БПИ-изоляцией на 10 кВ ИМАГ-РК-БПИ:
- метод идеально подходит для вертикального монтажа;
- кабель ремонтируется в местах течи масла без вырезания поврежденного участка кабеля или муфты и ремонт занимает меньше времени;
- применяется для кабеля любого сечения;
- универсальность применения;
- закрытое смешивание и заливка компаунда обеспечивает отсутствие прямого контакта с компаундом при работе;
- не требуется применение огня/нагрева.
Сравнительная таблица ремонтных комплектов ИМАГ
| Наименование комплекта | Виды ремонтов | Марки силового кабеля | ||
| ИМАГ-РК-1-КИТ |
до 1 кВ для соединения, оконцевания и ремонта кабеля (комплекта хватает на 5-10 ремонтов) |
для неэкранированного кабеля с СПЭ изоляцией типа КГ или аналогов | ||
| ИМАГ-РК-5-КИТ |
до 6 кВ для соединения и ремонта кабеля от устранения задира до сращивания жил (комплекта хватает на 3-5 ремонтов) |
для гибкого экранированного кабеля с резиновой изоляцией типа КГЭ, КГЭШ или аналогов | ||
| ИМАГ-РК-35-КИТ |
до 35 кВ для ремонта оболочки кабеля, небольших вырывов и задиров (комплекта хватает на 3-5 ремонтов) |
для гибкого экранированного кабеля с СПЭ изоляцией типа КГЭ, КГЭШ или аналогов | ||
| ИМАГ-РК-БПИ |
до 10 кВ для ремонта концевых муфт и оболочек на кабеле с бумажной пропитанной изоляцией (комплекта хватает на 1-2 ремонта) |
для кабелей с БПИ-изоляцией СБ, ЦСБ, СБГ, АСБ и их аналогов | ||
