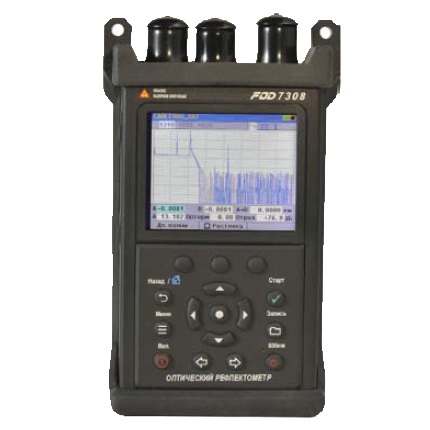

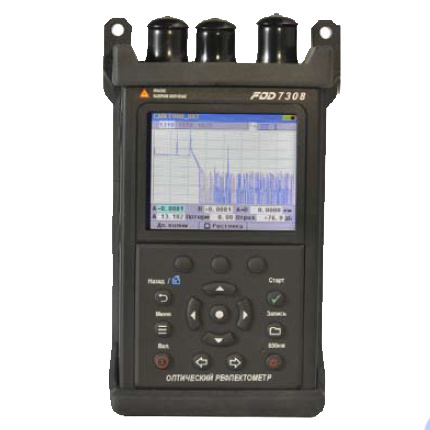

Описание рефлектометра оптического FOD-7308:
Оптический рефлектометр FOD-7308 разработан для строительства и обслуживания систем волокно в Дом (FTTH). Рефлектометр FOD-7308 позволяет измерить линию не только со стороны пользователя, но и с центральной станции через ответвитель. При этом всегда обеспечивается оптимальное соотношение динамического диапазона и мертвых зон.
Рефлектометр FOD-7308 имеет встроенный селективный PON измеритель мощности на длины волн 1490 и 1550 нм, что позволяет оператору проверить уровни сигнала на абонентской розетке клиента отдельно на длине волны 1490 и 1550 нм. Если уровни сигнала не соответствуют норме, но сигнал присутствует (живое волокно), прибор позволяет производить измерения в режиме рефлектометра на длине волны 1625 нм. В случае темного волокна (отсутствия оптического сигнала в линии) FOD-7308 позволяет снимать рефлектограммы на длинах волн 1310, 1550 и 1625 нм.
Особенности рефлектометра оптического FOD-7308:
-
Рефлектометр, селективный PON измеритель мощности, источник излучения и визуализатор повреждений волокна в одном компактном корпусе весом 0.8 кг;
Динамический диапазон 30 дБ;
Внутренняя память (более 1000 трасс);
USB интерфейс;
12 часов работы без подзарядки.
Назначение рефлектометра оптического FOD-7308:
-
Тестирование темного волокна на длинах волн 1310, 1550 и 1625 нм;
Тестирование живого волокна на длине волны 1625 нм;
Полный автоматический, полуавтоматический и ручной режим для специалистов;
Измерение отражений от разъемов, в том числе и от разъемов рефлектометра, благодаря встроенной катушке;
Измерение линии с помощью рефлектометра или с помощью тестера.
Технические характеристики рефлектометра оптического FOD-7308:
| Параметр | Значение |
| Оптический рефлектометр | |
| Рабочие длины волн, нм | 1310±20/1490±20/1550±20/1625±10 |
| Динамический диапазон (SNR=1) | 34 / 32 / 32 / 30 дБ |
| Диапазон измерения расстояний | от 250 м до 240 км |
| Ширина импульса | 5, 10, 30, 100, 300 нс; 1, 3, 10 мкс |
| Количество точек данных | до 30 000 |
| Расстояние между точками данных | 5 см (до 1.5 км), диапазон/30000 (более 1.5 км) |
| Показатель преломления | от 1.4000 до 1.6000 |
| Мертвая зона по событиям | 0.8 м (типичное значение) |
| Мертвая зона по затуханиям | 3.5 м (типичное значение) |
| Источник оптического излучения | |
| Выходная мощность непрерывного излучения | -3 дБм |
| Стабильность | ±0,25 дб / 15 мин |
| Внутренняя модуляция | 1 кГц, 2 кГц, непрерывное излучение |
| Рабочие длины волн | 1310±20, 1490±20, 1550±20 нм |
| Ширина спектра | 2 нм максимум |
| Измеритель средней мощности | |
| Длина волны калибровки, нм | 1310, 1490, 1550, 1625, 1650 |
| Тип фотодиода | 1 мм InGaAs |
| Измеряемая мощность | от +23 до -50 дБ |
| Точность | ±0.25 дб |
| Разрешение | 0.01 дБ |
| Диапазон работы ID режима | от +3 до -35 дБ |
| Размерность | дБ, дБм, Вт |
| PON измеритель мощности | |
| Длина волны калибровки | 1490, 1550 нм |
| Изоляция между каналами | более 40 дБ |
| Измеряемая мощность | от +23 до -50 дБ |
| Разрешение | 0,01 дБ |
| Определитель обрывов волокна | |
| Длина волны калибровки | 635 нм |
| Выходная мощность излучения | >0,8 мВт в волокне 9/125 мкм |
| Общие характеристики | |
| Питание | LiIon батарея, блок питания 100-240 В / 50-60 Гц |
| Условия эксплуатации, ºС | от -10 ºС до +50 |
| Размеры в резиновом кожухе, мм | 190x112x47 |
| Вес, г | 800 |
Комплект поставки FOD-7308
| № | Наименование | Количество |
| 1 | Рефлектометр оптический FOD-7308 | 1 |
| 2 | Сменные оптические адаптеры (тип указывается при заказе) | 1 |
| 3 | Блок питания | 1 |
| 4 | USB кабель | 1 |
| 5 | Защитный резиновый чехол | 1 |
| 6 | Сумка для переноски | 1 |
| 7 | Руководство по эксплуатации |
