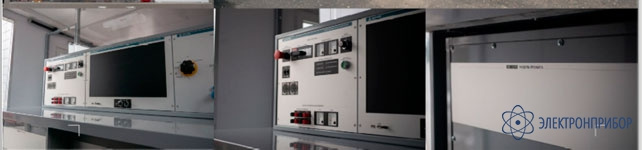

Описание стойки блоков ЭТЛ ПУ ANG24:
Стойка блоков - это конструктивный элемент, в виде сварного корпуса и столешницы, где размещается пульт управления (ПУ) горизонтально-ориентированного типа в соответствии с ГОСТ 23000-78:
- Общая высота ПУ не превышает 1160 мм;
- Высота ПУ над столешницей не более 400 мм.
В данной конструкции размещаются автоматические выключатели, предохранители.
В верхней части стойки ПУ размещается дисплей для управления основным оборудованием ЭТЛ .
Средняя часть – удобная столешница глубиной 320 мм и шириной 1700 мм для размещения дополнительных приборов, документации и т.п. Под столешницей, в центральной ее части, предусмотрено пространство для ног оператора глубиной 300 мм.
В нижней части ПУ, под столешницей, располагаются силовые модули ударного генератора, прожигающей установки и модуль коммутации силового электропитания в металлических заземленных корпусах без вентиляционных отверстий.
