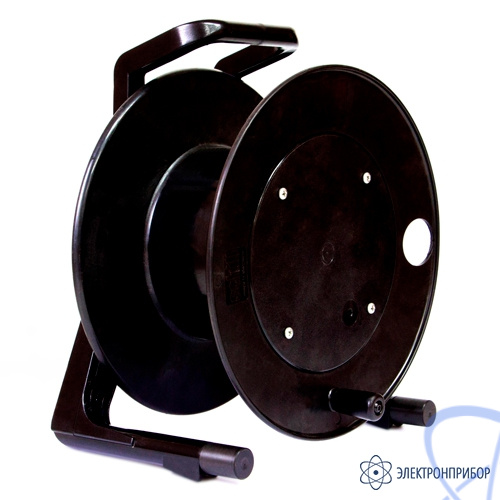

Назначение катушки УИ:
Катушка УИ предназначена для использования в качестве удлинителя при проведении электрометрических измерений как в стационарных условиях, так и в движении. При этом скручивание кабеля исключается благодаря применению в конструкции катушки со скользящим контактом, реализованного с помощью графитовых щеток и медного контактного вала. Катушка УИ может эксплуатироваться во всех макроклиматических районах с температурой окружающей среды от -20°С до +50°С.
Тип и длина измерительного провода определяются требованиями заказчика. Для электрометрических измерений рекомендуется использовать провода: ГУСП-141, КГ-3, ГУСП 274, ГУСП 252, ГУСП 251, ГУСП 242, ГУСП 241, ГУСП 232, ГУСП 174 по ТУ 3585-002-12154334-99, ГСП 0,5.
Удлинитель обозначается следующим образом:
УИ-LX, где:
L – длина кабеля;
Х – марка кабеля.
Пример обозначения удлинителя измерительного с проводом длиной 500 м марки ГУСП-141: УИ-500 ГУСП-141.

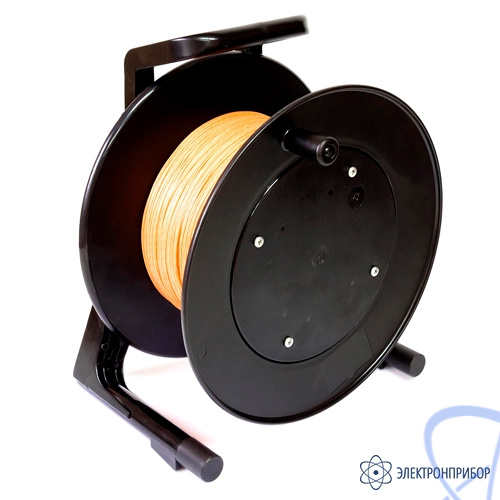

Вметимость провода на барабане:
| Диаметр провода, мм | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| Длина провода, м | 5300 | 3700 | 2365 | 1640 | 1330 | 850 | 590 | 330 | 210 | 150 |
