Назначение устройства для сбора оловянного припоя УСП-3М:

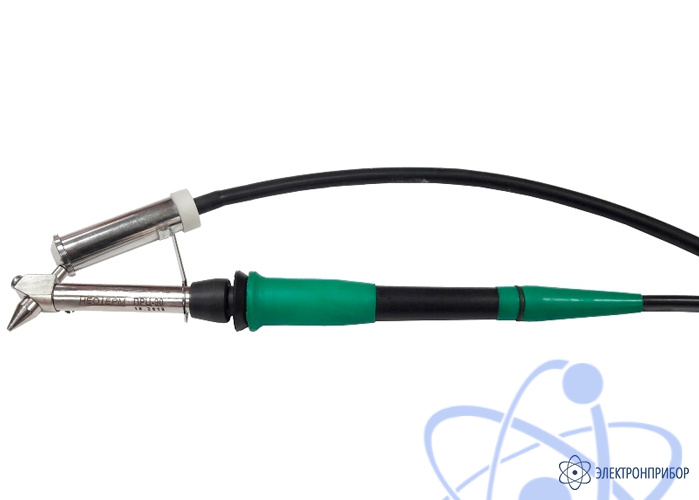

Устройство УСП-3М, УСП-3Н для сбора оловянного припоя с контактных площадок и отверстий монтажных плат. Устройство УСП-3М предназначено для работы с паяльниками ЭПСН 90Вт, ЭПСН-1 90Вт, ЭПСН-ТриК 90Вт. Устройство УСП-3Н предназначено для работы с паяльником ПРЦ 90Вт. Устройство устанавливается на паяльнике в посадочное место штатной паяльной насадки.
Сбор припоя проводится путем расплавления и всасывания его через насадку в оловоприемник. Работа может проводиться двумя насадками:
- Щелевая насадка — для сбора и очистки плоских контактных площадок монтажных плат. Рабочее отверстие насадки 0,5х8 мм;
- Конусная насадка — для сбора и очистки монтажных отверстий печатных плат.
Рабочий диаметр насадки 1,0 мм и 2,0 мм.

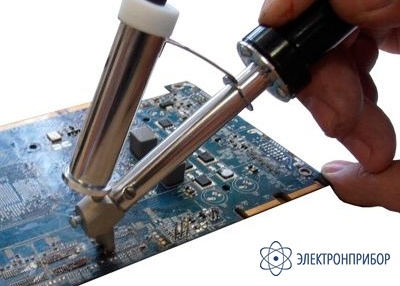

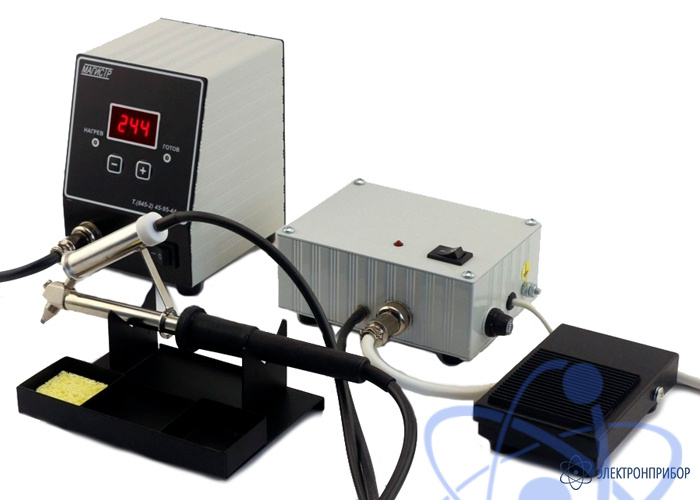

Перед применением устройства УСП-3М его устанавливают на паяльники ЭПСН 90Вт, ЭПСН-1 90Вт, ЭПСН-ТриК 90Вт, подключаем компрессор и педаль управления. Перед применением устройства УСП-3Н его устанавливают на паяльник ПРЦ 90Вт, подключаем компрессор и педаль управления. Затем рабочей частью насадки разогреваем припой у того контакта, который нам необходимо отпаять, прижимаем в плотную насадку к площадке с расплавленным припоем и ногой нажимаем педаль управления, включается компрессор и под действием разряжения, расплавленный припой засасывается через насадку в оловоприемник, и контактная площадка освобождается от припоя.
