Назначение заземления переносного линейного ЗПЛТ-1-02:
Заземления переносные линейные ЗПЛТ-1-01 с заземляющим спуском и ЗПЛТ-1-02 без заземляющего спуска предназначены для защиты персонала при работе на отключенных участках воздушных линий напряжением до 1,0 кВ путем закорачивания между собой трех фазных, нулевого и фонарного проводов.

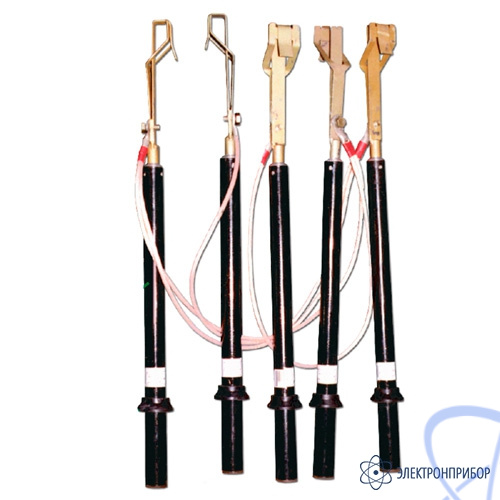

Заземление ЗПЛТ-1-02 без заземляющего спуска состоит из пяти несъемных электроизолирующих штанг из стеклопластика 1, оснащенных электродинамическими зажимами 2 и ограничительными кольцами 3, и четырех закорачивающих проводов 4 в прозрачной изоляции.
1 — электроизолирующая штанга;
2 — электродинамический зажим;
3 — ограничительное кольцо;
4 — закорачивающий провод.
Преимущества заземления переносного линейного ЗПЛТ-1-02:
- неразъемное соединение штанг с фазными зажимами не позволяет устанавливать зажимы заземления на провод голой рукой;
- защитная диэлектрическая прозрачная морозостойкая (полиуретановая) оболочка проводов, значительно повышающая электробезопасность работающего на ВЛ персонала;
- электродинамические зажимы для предотвращения сбрасывания с проводов при протекании ударных токов короткого замыкания;
- места входов медного провода с изоляцией в медные луженые кабельные наконечники закрыты двумя отрезками термоусадочной трубки для защиты провода от изломов.
