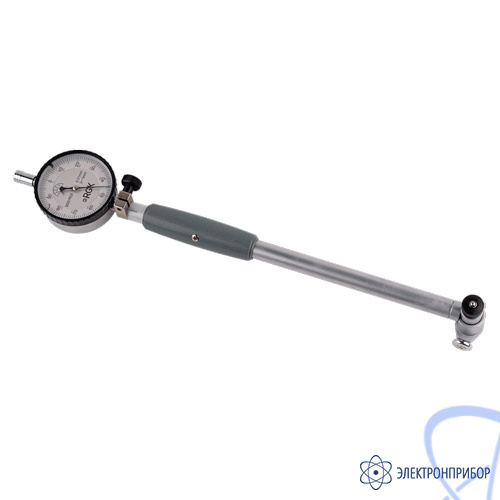

Назначение нутромера RGK NI-160:
Нутромер называется NI-160, где NI означает — нутромер индикаторный, а 160 — это максимальное значение измерений в мм.
Нутромер RGK NI-160 - механический измерительный прибор индикаторного типа, который используется для определения внутреннего диаметра различных изделий в пределах от 50 до 160 мм с целью оценки точности механической обработки в ходе производства и ремонта продукции. С его помощью может производиться проверка округлости – путем выполнения серии замеров с поперечным поворотом инструмента в отверстии, и контроль цилиндричности, с отслеживанием отклонений фактического диаметра при разной глубине погружения измерительной головки в канал. Часто оборудование используется для определения степени износа рабочих полостей механизмов, например, цилиндров поршневых двигателей.
Особенности применения нутромера RGK NI-160:
Выполняя измерения методом сравнения, нутромер нуждается в предварительной настройке перед производством работ. Исходя из диаметра проверяемого отверстия или канала, задается наиболее близкий размер головки с помощью комплектных измерительных стержней и шайб-прокладок подходящей толщины. Для контроля геометрических параметров измерительной части следует задействовать калиброванные кольца, державки с блоками ПКМД, микрометр, выставленный по концевым мерам, либо другой метрологический инструментарий, обеспечивающий достаточную точность измерений. При выполнении измерений отклонение диаметра от установленного размера определяется по показаниям стрелочного индикатора – по черной или красной шкале, в зависимости от направления перемещения стрелки.
