Описание комплекта инструментов для визуального и измерительного контроля ВИК:
Комплект инструментов визуально-измерительного контроля ВИК предназначен для определения формы и измерения линейных и угловых размерных величин отдельных деталей и всего изделия в целом, а также зазоров, кромок и сварных соединений. Комплект ВИК способен установить размеры поверхностных дефектов и осуществить визуальный контроль качества материала и наплавок на всех стадиях эксплуатации изделий из металла и сварных соединений: при входном контроле, подготовке к технологическим операциям и при оценке их состояния в процессе работы. Диагностирование производится по нормативно-техническим документам в соответствии с конструкторскими чертежами.
Проверка при визуальном контроле материала и сварных соединений:
- на механические повреждения;
- на наличие изменений формы элементов конструкций: деформация, коробление, провисание и другие отклонения от первоначального расположения;
- на наличие трещин и других поверхностных дефектов, образовавшихся и развившихся в процессе эксплуатации;
- на отсутствие коррозии и механического износа поверхностей.
Определяемые параметры при измерительном контроле:
- размеры механических повреждений;
- размеры деформированных участков: длина, ширина и глубина вмятин, выпучин, отдулин;
- овальность цилиндрических элементов, в том числе гибов труб;
- прямолинейность (прогиб) образующей конструкции;
- фактическая толщина стенки материала (при проведении прямых измерений);
- глубина проникновения коррозии.

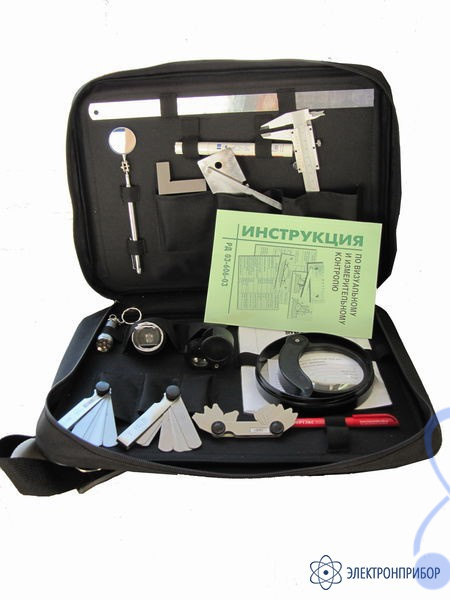

Комплект ВИК-1 незаменим для выявления и исправления различных дефектов, возникающих в процессе обработки и таких операций, как сварка, пайка. Применяется данный набор при изготовлении и производстве, установке, ремонте и обслуживании оборудования, трубопроводов, газоходов и других металлических конструкций. Инструменты ВИК осуществляют комплексный контроль визуальным и измерительным методами:
- основного металла изделия, детали, заготовки, полуфабриката;
- изготовления деталей и сборочных единиц;
- соединений сборочных единиц;
- сварных соединений и наплавок;
- подготовки деталей к сварке;
- исправления дефектов в сварных соединениях и основном металле.
Выпускаются различные составы наборов ВИК: ВИК-Сварщик Стандарт, ВИК-Сварщик Профи, ВИК-1-эксперт, ВИК-Энергетик, ВИК-Энергетик Профи.
Комплект инструментов ВИК-1 Эксперт отличается от базового комплекта ВИК наличием нескольких видов шаблонов сварщика для более точного финального контроля места сварки. Набор инструментов ВИК-Сварщик Профи имеет в своем составе не только стандартные шаблоны сварщика УШС, но и более точные и многофункциональные измерители WG2+ и WG1. Комплекты ВИК-Энергетик и ВИК-Энергетик Профи предназначены для контроля сварки на энергетических предприятиях и содержит в себе не только инструменты, но и контрольно-измерительные приборы, необходимые для измерительного контроля, такие как дальномер, высотомер и мультиметр.
