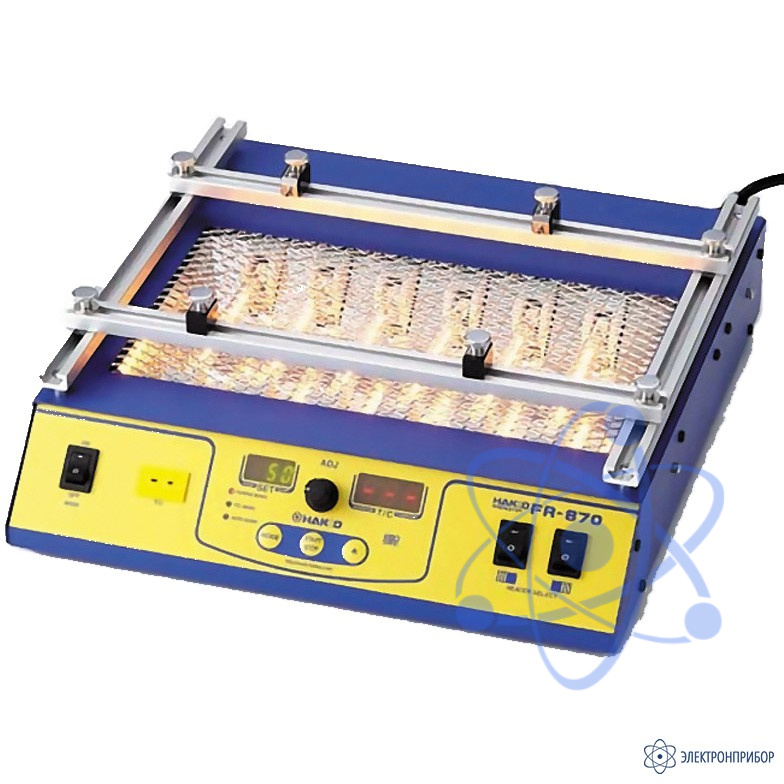

Назначение инфракрасной станции предварительного разогрева HAKKO FR-870 ESD:
HAKKO FR-870 ESD настольный нагреватель плат, разработанный для предварительного разогрева печатных плат, чтобы облегчить процесс пайки и демонтажа компонентов. Рекомендуется для работы с платами большой массы, требующими большого количества тепла, которое при пайке отдается паяльником или горячим воздухом от термовоздушной станции. Это устройство особенно полезно при пайке бессвинцовыми припоями.
Устройство HAKKO FR-870 ESD может работать в трех режимах: ручном, под управлением датчиком- термопарой (T/C) и автоматическом.
Ручной режим позволяет пользователю устанавливать выходные параметры устройства вручную. При работе в этом режиме выходная мощность устройства не управляется датчиком.
Термопара может быть использована для проверки фактической температуры платы. Режим T/C позволяет пользователю устанавливать желаемую температуру (50 - 200 °С), используя для управления температурой обратную связь и снимая сигнал с термопары. Термопара должна быть закреплена на плате и подключена к устройству. При работе в этом режиме устройство будет прикладывать 100% мощности, пока температура платы не станет на 10 °С ниже установленной температуры. Затем устройство переходит в режим регулировки мощности нагревателя, чтобы плавно подойти к требуемой температуре.
В автоматическом режиме нагреватель позволяет использовать предустановленные температурные профили, при помощи которых осуществляется пошаговый способ нагрева (не более трех шагов). Это обеспечивает печатным платам медленный и равномерный прогрев, что позволяет наиболее эффективно передавать плате всю тепловую энергию и избежать более высоких заданных температур, возникающих при использовании других недостаточно эффективных нагревателей.
Особенности инфракрасной станции предварительного разогрева HAKKO FR-870 ESD:
- Инфракрасный нагреватель, обеспечивающий оптимальный эффект нагрева по всей рабочей поверхности платы
- Короткое время разогрева за счет использования галогенных ламп повышает эффек- тивность работы
- Бесконтактная система позволяет использовать нагреватель в двухсторонних платах
