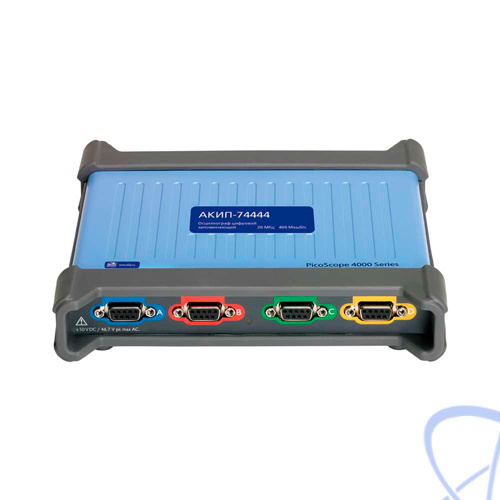

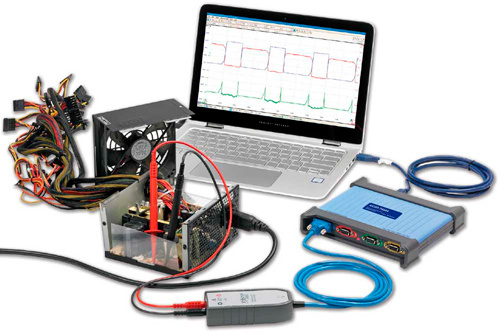

| Полоса пропускания (-3 дБ) |
20 МГц |
10 МГц |
| Время нарастания, не более |
17,5 нс |
35 нс |
| Число каналов |
4 (изолированные) |
Одна дифференциальная пара на подключенный пробник |
| Коэффициент отклонения (Коткл.) |
2 мВ/дел... 10 В/дел |
500 мВ/дел ... 200 В/дел |
| Диапазоны входного напряжения |
± 10 мВ... ± 50 В |
± 2,5 В ... ± 1000 В |
| Диапазоны входного напряжения |
5 В - ± 10 мВ... ± 500 мВ диапазон |
125 В - ± 2,5 В... ± 12,5 В диапазон |
| Синфазный режим |
50 В - ± 1 В... ± 50 В диапазон |
1000 В - ± 25 В... ± 1000 В диапазон |
| Погрешность установки Коткл. |
± 1 % от полной шкалы ± 500 мкВ |
± 3 % от полной шкалы ± 12,5 мВ |
| Диапазон установки смещения |
± 250 мВ
(± 10 мВ... ± 500 мВ диапазон)
± 2,5 В
( ± 1 В... ± 5 В диапазон )
± 25 В
( ± 10 В... ± 50 В диапазон |
± 6,25 В
(± 2,5 В... ± 12,5 В диапазон)
± 62,5 В
( ± 25 В... ± 125 В диапазон)
± 625 В
( ± 250 В... ± 1000 В диапазон) |
| Входное сопротивление |
1 МОм ± 1%/ 17,5 пФ ± 1 пФ |
16,7 МОм ± 1%/ 9,3 пФ ± 1 пФ |
| Вид входа |
открытый, закрытый |

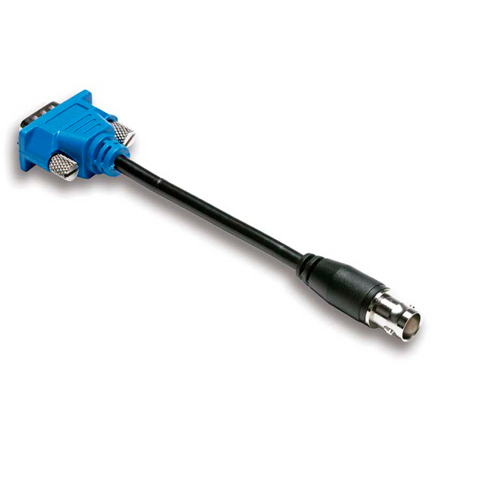

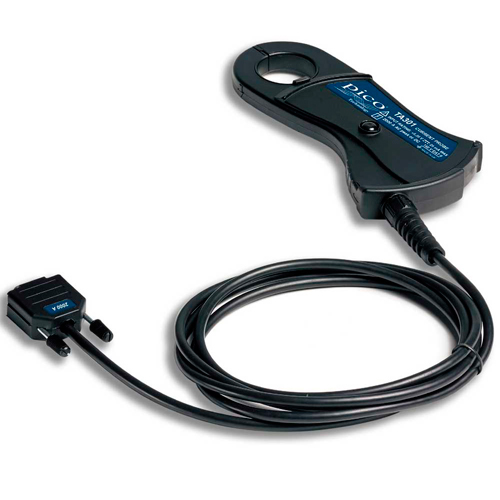

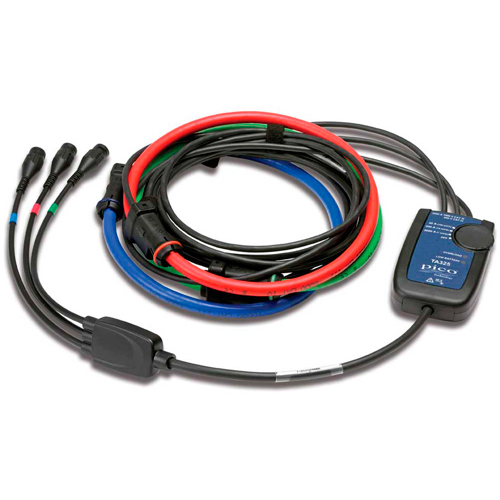

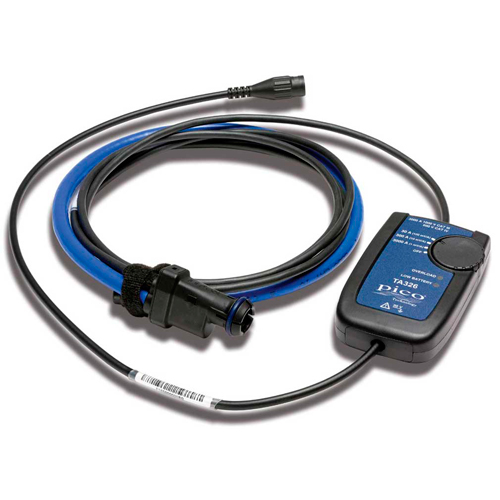

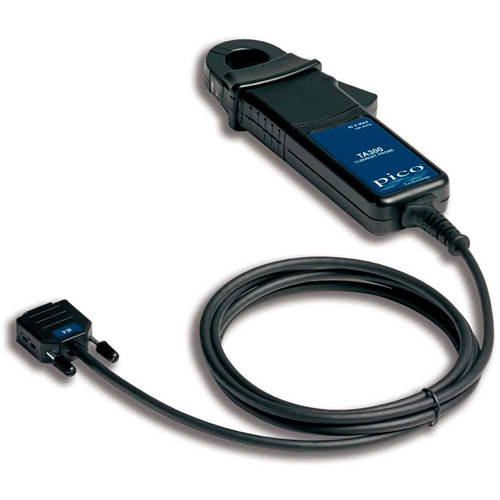

| Тип входа |

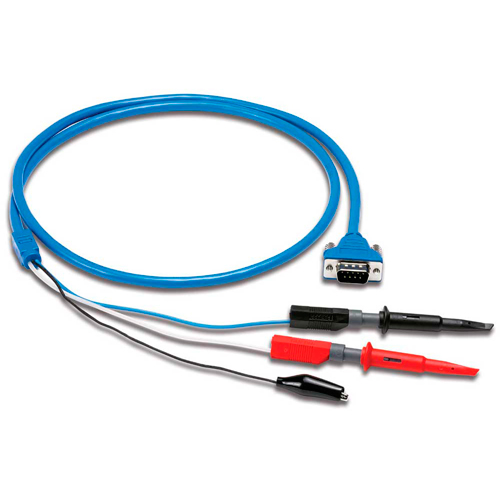

Дифференциальный
9-контактный D-тип |

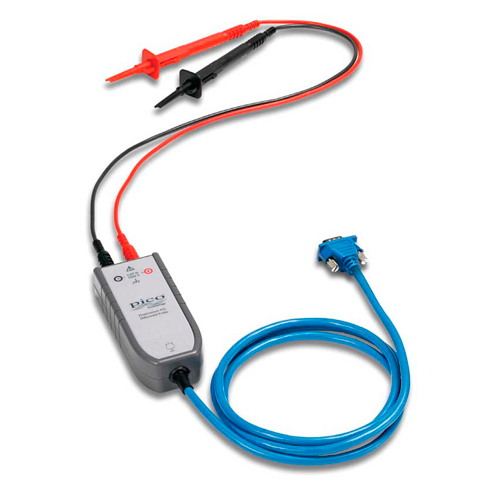

Дифференциальный
2 х 4 мм типа "банан" |
| Максимальное напряжение между каналами |
± 100 В (DC + AC пик) |
1000 В пик (кат III) |
| Максимальное напряжение между каналом и землей |
± 100 В (DC + AC пик) |
1000 В пик (кат III) |
| Коэффициент развертки (Кразв.) |
5 нс... 5000 с/дел – режим 12 бит
200 нс... 5000 с/дел – режим 14 бит |
| Погрешность установки Кразв. |
± 50 ppm ( ± 0,005 %) |
| Режимы работы |
Основной, окно, ZOOM окна, X-Y |
| Источники синхросигнала |
Любой из аналоговых каналов |
| Расширенный запуск развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
| Режим запуска |
Авто., ждущий, однокр., без синхрониз., с сохранением профиля |
| Разрешение по вертикали |
12 бит, 14 бит – переключаемо |
| Максимальная частота дискретизации (однокр. сигнал) |
Режим 12 бит: 1 канал - 400 МГц; 2 канала - 200 МГц; 3 и 4 канала – 100 МГц
Режим 14 бит: 1 канал - 50 МГц; 2 канала - 50 МГц; 3 и 4 канала – 50 МГц |
| Частота дискретизации (цифровой самописец) |
10 МГц |
| Максимальная длина записи |
256 МБ - делится между активными каналами |
| Режимы сбора данных |
Выборка; послесвечение; цифровой самописец |
| Функции |
ΔU; ΔT; 1/ΔT |
| По вертикали |
Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали |
Частота; период; время нарастания и спада; +/ - ширина импуль са, +/ - скважность, задержка |
| Диапазон входных частот |
0... 20 МГц |
| Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
| Источник питания |
От ПК по шине USB |
| Интерфейс |
USB 3.0 (совместимый с USB 2.0) |
| Габаритные размеры |
190 × 170 × 40 мм |
| Масса, не более |
500 г |
