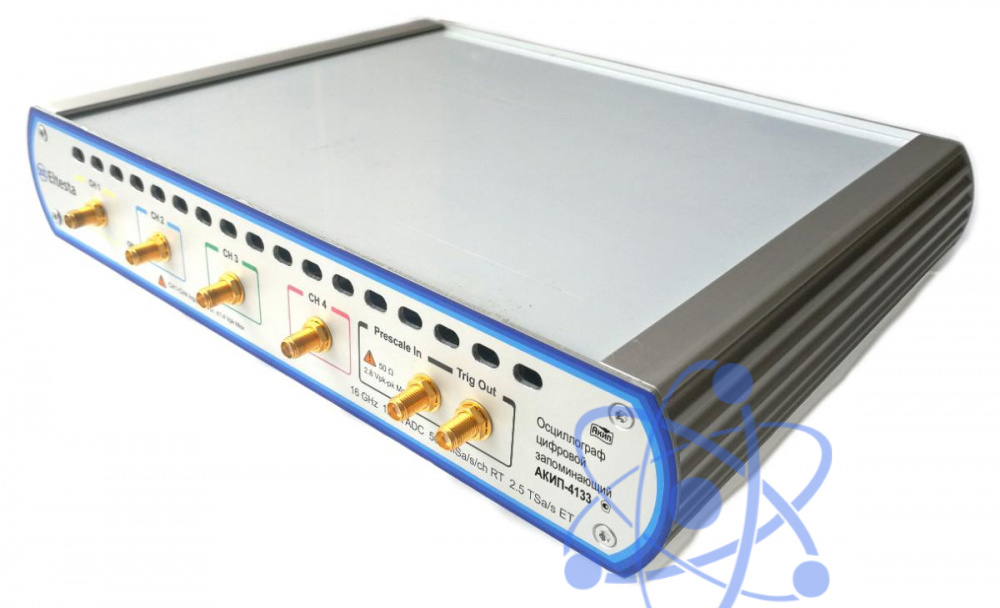

| Число каналов |
4 |
2 |
| Полоса пропускания (-3 дБ) |
Полная: 0…16 ГГц
Ограничение ПП: 0...450 МГц / 0…100 МГц |
| Время нарастания (10%-90%) |
≤ 29,2 пс в полной ПП,
≤ 780 пс в средней ПП
≤ 3,5 нс в средней ПП |
| Коэффициент отклонения (Коткл.) |
10 мВ/дел … 250 мВ/дел с шагом 1-2-5 или 0,5% |
| Погрешность измер. напряж. |
± 1,5% (от полной шкалы) |
| Уровень собствственных шумов, с.к.з. |
≤ 2,2 мВ макс. в полной полосе пропускания,
≤ 0,65 мВ макс. Узкая ПП), |
| Входной импеданс |
(50 ± 1) Ом |
| Максимальное входное напряжение |
±800 мВ |
| Защита от перенапряжения |
± 1,4 В(16 дБмВт) |
| ВЧ вход |
соединитель SMA-типа совместим с SMA и PC3.5 |
| Регулируемая временная задержка между каналами |
до 100 нс (± 50 нс)
(с шагом 100 пс/ «грубо», 10 пс/ «точно») |
| Режимы работы (развертка) |
Основная, подсвеченная, задержанная, двойная задержанная |
| Коэффициент развертки (Кразв.) |
Рабочая часть шкалы – 10 делений:
20 пс/ дел … 25 мкс/ дел (эквивалентное время)
10 нс/дел … 125 с/дел (реальное время)
100 мс/дел … 625 с/дел (режим самописца) |
Число сегментов
(режим сегментирования памяти) |
1024
(межсегментное время 2 мкс) |
| Коэффициент задержки развертки (Кз.разв.) |
от 20 пс/дел… 1000 с/дел |
| Погрешность измерения временных интервалов, с.к.з. |
±(50 ppm * Tx + 0.1% * Tо + 5 ps) |
| Регулируемая задержка |
0…4,28 с |
| Временной сдвиг между каналами |
±50 нс |
| Разрешение |
0,4 пс (мин.) |
| Источники синхросигнала |
Внутренний - от любого канала |
| Нет |
Внешний прямой |
| Внешний с делителем частоты, с восстановлением тактовой частоты NRZ последовательности |
| Вид входа |
Открытый - при внутренней синхронизации
Закрытый – при внешней синхронизации с делителем частоты |
Чувствительность
(для внутренней и внешней синхронизации) |
Низкая:100 мВпик (DC – 100 МГц), 200 мВпик (до 5 ГГц)
Высокая:30 мВпик (DC – 100 МГц), 70 мВпик (до 5 ГГц) |
| Чувствительность (вход с делителем частоты) |
200 мВпик-пик – 2 Впик-пик (1 – 16 ГГц) |
| Джиттер синхронизации, скз |
1,8 пс +0,1 ppm от задержки |
| Режимы запуска развертки |
Автоколебательный, ждущий, однократный |
| Вход внешней синхронизации |
Нет |
SMA-типа (розетка)
(50 Ом, ± 2В макс) |
| Разрешение по вертикали |
12 бит (до 16 бит – реж. ERes) |
| Частота стробирования |
2,5 Твыб/сек (эквив. время) 500 Мвыб/с (реальное время) |
| Объем памяти (запись) |
От 50 Б до 0,25 МБ |
| Режимы сбора данных |
Обычный (стандартная выборка), усреднение, огибающая, пиковое детектирование, высокое разрешение (ERes) |
| Режимы дискретизации |
Реальное время, эквивалентное время, режим прокрутки, сегментированный режим |
| Число усреднений |
2…4096 |
| Режим выделения огибающей |
Минимум, максимум, минимум и максимум одновременно |
| Тип маркеров |
X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Виды измерений |
Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) |
| Режимы перемещения маркеров |
Раздельный или связанный |
| Относительные измерения |
Δ-измерения между измеряемым и опорным Значениями:
в %, dB или градусах фазы |
| По вертикали |
Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
| По горизонтали |
Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
| Статистические измерения |
Текущее, Минимальное, максимальное, среднее Значения, среднеквадратическое отклонение (СКО) |
| Определения вершины и основания сигнала |
По гистограмме, мин/мaкс. метод или произвольно
(по выбору оператора). |
| Пороги |
Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % |
| Границы |
Произвольная часть экрана по горизонтали |
| Режим измерения |
Повторяющийся или однократный |
| Математические функции |
Вычисление и отображение до 4-х математических функций F1…F4 (сигналов) |
| Maтематические операторы |
Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и др. |
| Окно гистограммы |
Вертик. или горизонтально. Построение внутри любой выбранной области экрана. |
| Измеряемые параметры |
Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации. |
| Типы масок |
Стандартная, автомаска, из памяти, вновь созданная, отредактированная. |
| Стандартные маски |
Свыше 100 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA |
| Измеряемые сигналы |

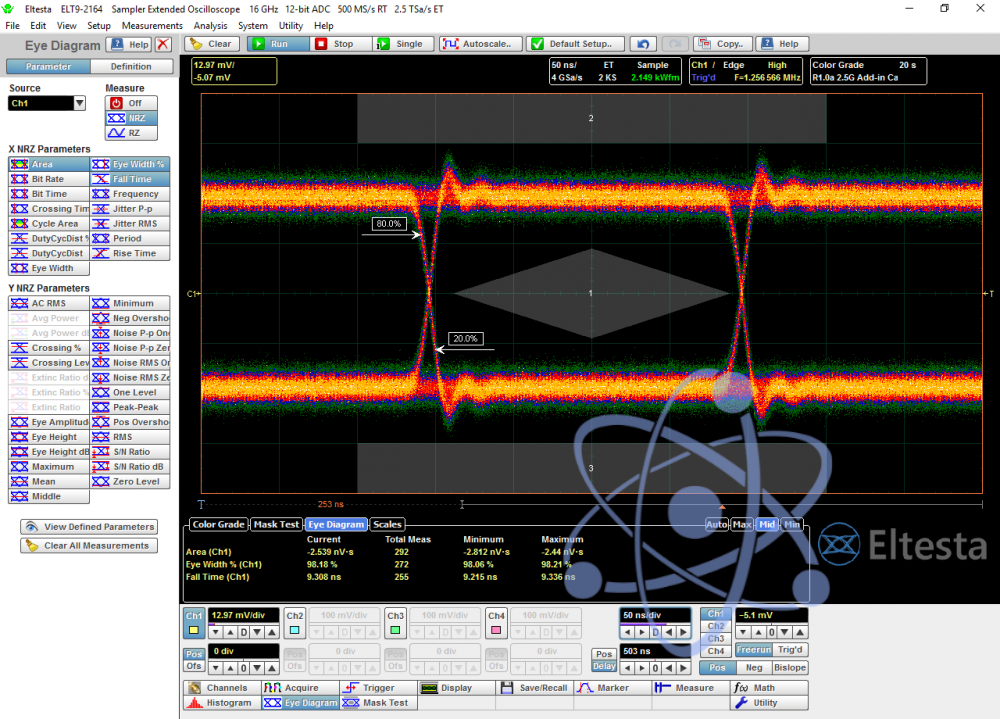

Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм |
| Измеряемые параметры |
Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание. |
| Управление |
Запись и вызов установок, и осциллограмм. |
| Запоминание/вызов на диск |
Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
| Внутренняя память |
Запись и вызов до 4-х сигналов (ячейки П1-П4) |
| Aвтопоиск сигналов |
Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Напряжение питания |
12 В ± 5%, (универсальное AC/DC) |
| Потребляемый ток |
2,5 А максимум |
| Интерфейс |
USB 2.0 и LAN |
| Рабочие условия |
+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры |
270 х 54 х 232 мм |
| Масса |
1,5 кг |
