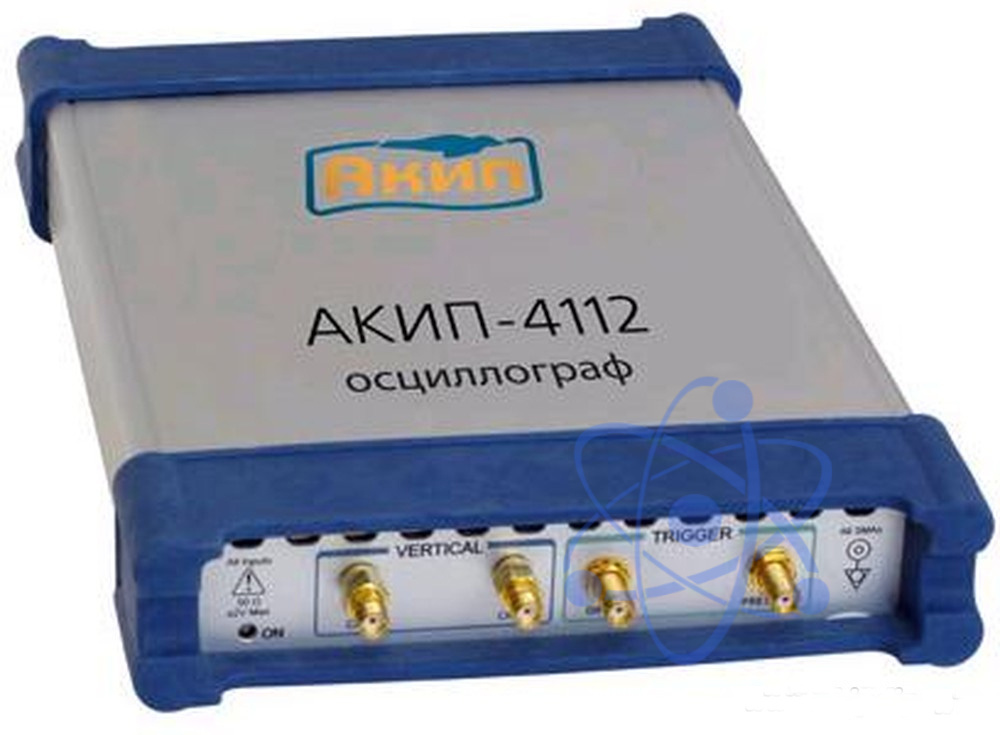

| Число каналов |
2 |
| Полоса пропускания (-3 дБ) |
Полная: 0...12 ГГц
Ограничение ПП: 0...8 ГГц |
| Время нарастания (10%-90%) |
≤ 29,2 пс (12 ГГц),
≤ 43,7 пс (8 ГГц) |
| Коэф. отклонения (Коткл.) |
2 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5% |
| Погрешность измерения напряжения |
± 2% (от полной шкалы) + 2 мВ |
| Уровень собств. шумов, с.к.з. |
≤ 2 мВ – в режиме полной полосы пропускания
≤ 1,5 мВ – в режиме ограничения полосы пропускания |
| Входной импеданс |
(50 ± 1) Ом |
| Макс. входное напряжение |
± 2 В (16 дБмВт) |
| ВЧ вход |
соединитель SMA-типа |
| Регулируемая временная задержка между каналами |
до 100 нс (с шагом 1 пс) |
| Режимы работы (развертка) |
Основная, подсвеченная, задержанная, двойная задержанная |
| Коэф. развертки (Кразв.) |
10 пс/дел … 50 мс/дел с шагом 1-2-5 или 0,1% |
| Коэф. задерж. развертки (Кз.разв.) |
от 10 пс/дел до зн. осн. развертки с шагом 1-2-5 или 0,1% |
| Погрешность измерения временных интервалов, с.к.з. |
± 0,2 % oт изм. временного интервала ± 15 пс |
| Регулируемая задержка |
до 1000 экранов задержанной развертки |
| Начальная задержка развертки |
≤40 нс |
| Разрешение |
200 фс (мин.) |
| Источники синхросигнала |
Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты), внешний с восстановлением тактовой частоты |
| Чувствительность |
100 мВпик (DC – 100 МГц),
200 мВпик (до 1 ГГц) |
| Чувствительность (вход с делителем частоты) |
200 мВ – 2 Впик (1 – 7 ГГц),
300 мВ – 1 Впик (7 – 8 ГГц),
400 мВ – 1 Впик (8 – 10 ГГц), |
| Джиттер синхронизации, скз |
4 пс |
| Режимы запуска развертки |
Автоколебательный, ждущий |
| Вход внеш. синхронизации |
Соединитель SMA-типа |
| Чувствительность и диапазон тактовых частот |
50 мВпик: 12,3 Мб/с … 1 Гб/с; 100 мВпик: до 2,7 Гб/с |
| Временная нестабильность восстановл. f тактовой, с.к.з. |
1 пс + 1% от периода тактовой частоты |
| Mакс. входное напряжение |
± 2 В (DC + АСпик) |
| Входное сопротивление |
50 Ом |
| Связь по входу |
Закрытый |
| Входной разъем |
Соединитель SMA-типа |
| Разрешение по вертикали |
16 бит |
| Частота стробирования |
0…200 кГц |
| Объем памяти (запись) |
32…4096 точек на канал с шагом х2 |
| Режимы сбора данных |
Стандартная выборка, усреднение, огибающая |
| Число усреднений |
2…4096 |
| Режим выделения огибающей |
Минимум, максимум, минимум и максимум одновременно |
| Тип маркеров |
X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Maркерные измерения |
Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s) |
| Режимы перемещения маркеров |
Раздельный или связанный |
| Относительные измерения |
Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
| По вертикали |
Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
| По горизонтали |
Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов, Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
| Статистические измерения |
Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
| Определения вершины и основания сигнала |
По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора) |
| Пороги |
Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 % |
| Границы |
Произвольная часть экрана по горизонтали |
| Режим измерения |
Повторяющийся или однократный |
| Режим тeста |
Сравнение до 4-х параметров сигналов по установленным допускам |
| Реакция прибора на тест |
Звуковой сигнал, запоминание, остановка сбора |
| Математические функции |
Вычисление и отображение до 4-х математических функций (сигналов) |
| Maтематические операторы |
Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие |
| Oперанды |
Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы |
| Количество БПФ |
до 2-х БПФ одновременно |
| Маркерные измерения БПФ |
Частота, разность частот, магнитуда и разность магнитуд |
| Автоизмерения БПФ |
Магнитуда, разность магнитуд, КНИ, частота, разность частот |
| Тип окна наблюдения |
Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя |
| Окно гистограммы |
Вертикально или горизонтально. Построение внутри любой выбранной области экрана |
| Измеряемые параметры |
Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации |
| Полигоны маски (области) |
До 8 полигонов (создание или загрузка с диска) |
| Типы масок |
Стандартная, автомаска, из памяти, вновь созданная, отредактированная |
| Aвтомаска |
Создается автоматически как рукав допусков по обеим осям тестируемого сигнала |
| Результаты теста |
Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ |
| Измеряемые сигналы |
Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм |
| Измеряемые параметры |
Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание |
| Режимы |
Импульс, NRZ/RZ (Импульс, NRZ/RZ (длина последовательности до 223 в зависимости от модели), 500 МГц тактовая частота, выход синхросигнала), 500 МГц тактовая частота, выход синхросигнала |
| Частотный диапазон |
Импульсный режим (период): 8 нс … 524 мкс, Режим NRZ/RZ: 8 нс … 524 мкс |
| Управление |
Запись и вызов установок, сигналов и копий экрана |
| Запоминание/вызов на диск |
Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
| Внутренняя память |
Запись и вызов до 4-х сигналов (ячейки П1-П4) |
| Aвтопоиск сигналов |
Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации |
| Растяжка сигналов |
Сигналы из памяти, математические функции и спектры (со смещением по обеим осям) |
| Комплексная шкала |
Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части. |
| Растяжка и смещение по вертикали |
До 10 млн. делений или 1 млн экранов |
| Растяжка и смещение по горизонтали |
До 640 делений или 64 экранов |
| Напряжение питания |
6В ± 5%, (сетевой адаптер AC/DC) |
| Потребляемый ток |
2,1 А максимально |
| Интерфейс |
USB 2.0 и LAN |
| Системные требования к ПК |
Процессор класса Pentium (или эквив.), память ОЗУ 256 Мб (30 Мб для ПО), ОС - MS Windows XP (SP2), Vista, 7 или 8 (32/64 бит), Mac OS X и Linux, порт USB |
| Рабочие условия |
+5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата) |
| Габаритные размеры |
170 х 255 х 40 мм |
| Масса |
1,3 кг |
