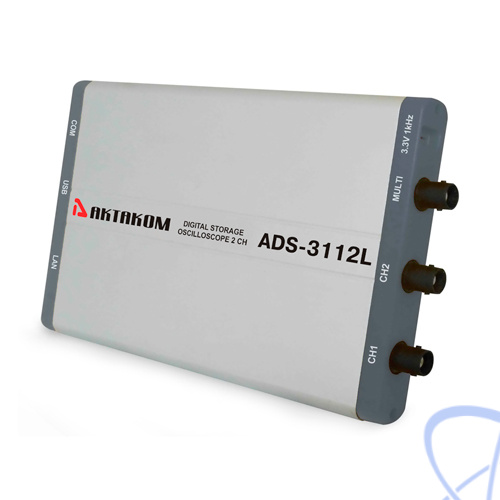

| Полоса пропускания |
100 MГц |
| Количество каналов |
2 + внешний запуск |
| Регистрация |
Режим |
Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) |
1 Гвыб/сек (500 Mвыб/сек - 2 канала) |
| Вход |
Связь по входу |
закрытый |
| Входной импеданс |
1 MΩ±2% в параллель 10 пФ±5 пФ |
| Учет ослабления пробников |
1X, 10X, 100X, 1000X |
| Максимальное входное напряжение |
40 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания |
полный диапазон |
| Изолированность каналов |
50 Гц: 100 : 1 |
| 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) |
150 пс |
|
Интерполяция |
(sin x)/x |
| Глубина записи |
10 M точек |
| Коэффициент развертки |
2 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
| Погрешность времени выборки и времени задержки |
±100 ppm |
| Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Параметры вертикальной системы |
АЦП |
8 бит |
| Вертикальное отклонение |
5 мВ/дел ~ 5 В/дел |
| Полоса пропускания для аналогового периодического сигнала |
100 МГц |
| Полоса пропускания для однократного сигнала |
Полный диапазон |
| Низкочастотный предел |
≥5 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания (60 МГц) |
≤3.5 нс (типичное) |
| Погрешность коэф.усиления |
±3% |
| Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
| Измерения |
Курсорные |
ΔV и ΔT между курсорами |
| Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
| Математические операции |
+, -, *, /, FFT |
| Фигуры Лиссажу |
Диапазон |
Полный |
| Сдвиг фаз |
±3 градуса |
| Система запуска |
Режим запуска |
Однократный, обычный, авто |
| Тип запуска |
Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск |
| Запуск по видеосигналу |
NTSC, PAL и SECAM |
| Диапазон установки уровня запуска |
±5 делений от центра экрана |
| Интерфейс |
USB 2.0, LAN |
| Входы/выходы |
Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц) |
| Питание |
от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN |
| Потребляемая мощность |
менее 5Вт |
| Габаритные размеры |
190 мм × 120 мм × 18 мм (Д*В*Г) |
| Вес |
около 260 г |
