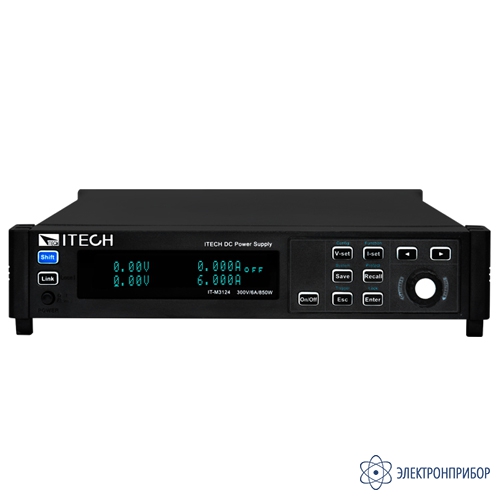

Описание источника питания постоянного тока IT-M3124:
Серия источников питания постоянного тока IT-M3100 это универсальность, высокая мощность и производительность в компактном форм-факторе, 1/2 1U, которая подходит для различных этапов производства электроники, таких как исследования, разработка, проверка, регулировка и интеграция автоматических систем. Специальная конструкция ножек позволяет осуществлять штабелирование источников питания друг на друга. Серия IT-M3100 имеет гибкую модульную архитектуру, в которую входит 12 моделей с различными пределами тока и напряжения, источники питания могут комбинироваться по принципу «главный-ведомый» для достижения требуемых значений выходной мощности и имеют несколько режимов синхронизации, максимальное кол-во каналов реализуемое серией IT-M3100 составляет 256 (16 х16).
Особенности источника питания постоянного тока IT-M3124:
- Ультракомпактный размер, 1/2 1U;
- Регулируемая скорость нарастания / падения выходноготока, для удовлетворения различных условий испытаний;
- Высокая скорость тестирования, до 10 раз в секунду;
- До 100 шагов в режиме списка, возможность генерацииразличных динамических сигналов;
- Регулируемая скорость петли стабилизации напряжения и тока, удержание режима СС и CV;
- Параллельный режим работы, легкоеуправление с одного устройства;
- Независимое управление несколькими каналами, один интерфейссвязи может контролировать до 16 каналов, максимально возможное количество -256 каналов;
- Поддержка вывода различных таймингов каждого канала, возможностисинхронизации или задержки выхода, и поддерживает вывод различных соотношенийнапряжения;
- Поддержка CANOPEN, LXI, SCPI и других протоколов связи;

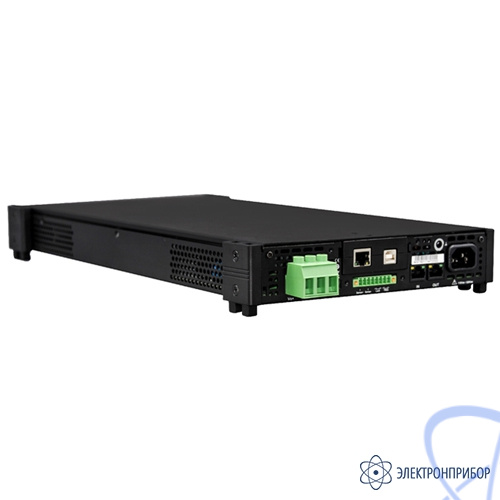

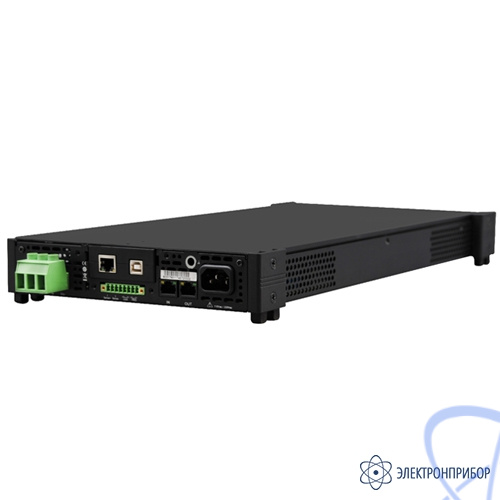

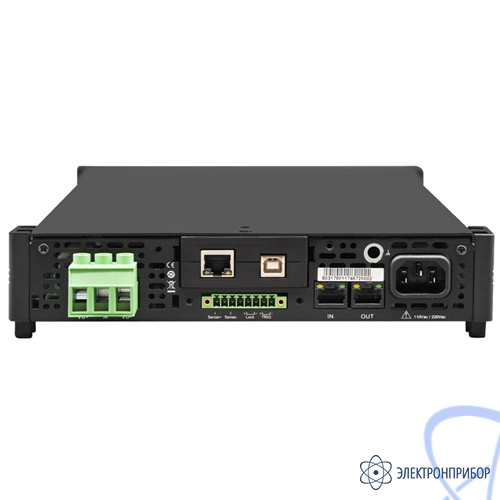

- Пять дополнительных плат с функцией plug-and-play, обеспечивающиеинтерфейсы RS232, CAN, LAN, GPIB, USB_TMC, USB_VCP, RS485, внешниеаналоговые и IO-интерфейсы связи;
- Поддержка функции TRACE, может регистрировать сигналы напряжения и тока в режимереального времени (поддерживается программой);
- Функция проверки заряда аккумулятора;
- Программный сторожевой таймер обеспечивает болеенадежное и безопасное решение для автоматического тестирования батареи;
- Различные защитные функции, такие как OVP, ± OCP, ± OPP, OTP, обеспечивают безопасность испытания;
- Имеет функцию самоблокировки, устройство само блокируетсяи отключает выход.
Функции и преимущества источника питания постоянного тока IT-M3124:

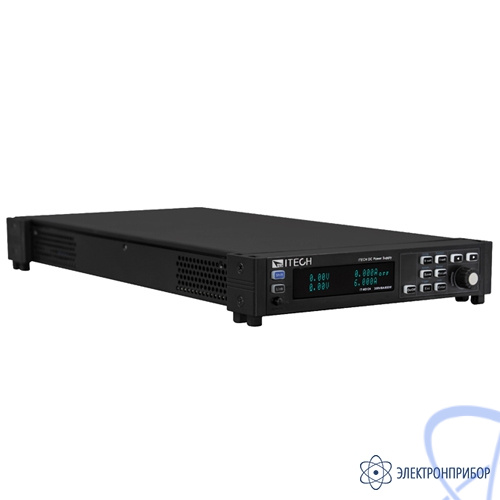

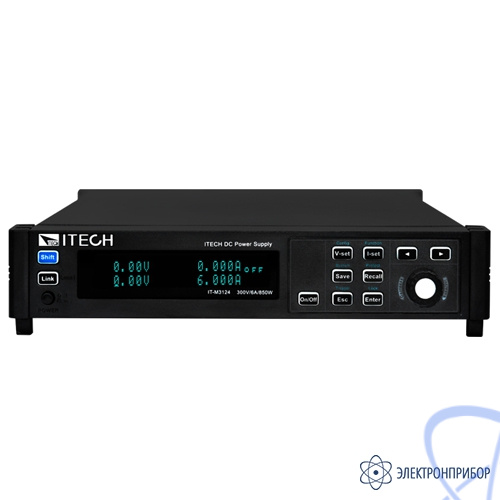

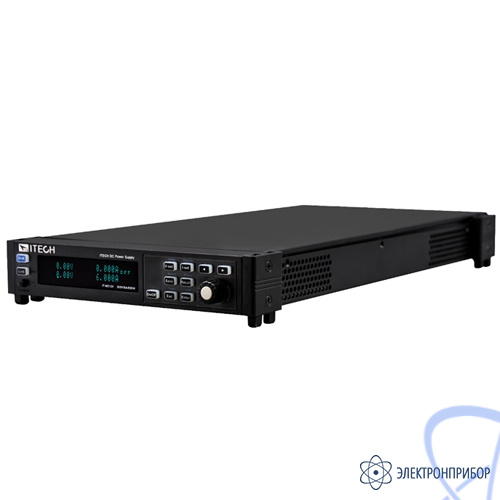

Ультра компактный - всего 1/2 1U
Размер источника питания серии IT-M3100 составляет всего 1/2 1U, однако его максимальная выходная мощность достигает 850 Вт. Помимо высокой удельной мощности, источник питания обладает высокой точностью, разрешением и стабильностью. Максимальное выходное напряжение составляет 600 В, а максимальный выходной ток 100 А. Поскольку выходное характеристики источника ограничены мощностью, более низкий ток можно получить при более высоком напряжении, а более низкое напряжение - при более высоком токе, тем самым, один источник питания подходит для использования в различных областях применения.
Режим приоритета CC и CV
Серия IT-M3100 поддерживает функцию приоритета CC / CV, которая в значительной степени облегчает процесс тестирования, особенно быстродействующих устройст или устройств чувствительных к перегрузкам по току. Пользователи могут получить быстрое время нарастания напряжения в режиме приоритета CV, что необходимо при тестировании быстродействующих устройств. Пользователи также могут выбрать режим приоритета CC во избежание выброса тока, это незаменимо при проверке ИУ, работающего в режиме СС. Серия источников питания IT-M3100 используется в различных областях применения, таких как лазерное тестирование, тестирование интегральных схем, тестирование заряда и разряда, военной техники, моделирование переходного процесса источника питания в автомобильной электронике и так далее.
Приоритетное напряжение CV без превышения Приоритетное напряжение CC без превышения
Синхронизация
IT-M3100 оснащен функцией синхронизации между несколькими источниками питания. Можно использовать 3 варианта синхронизации: вкл / выкл, режим отслеживания, режим дублирования. В режиме синхронизации также работают следующие функции: включения / выключения, сохранения / повторного вызова, режима приоритета, увеличения или уменьшения напряжения и значения тока, а также для функции защиты. Регулировку напряжения и тока можно производить пропорционально между несколькими устройствами.
