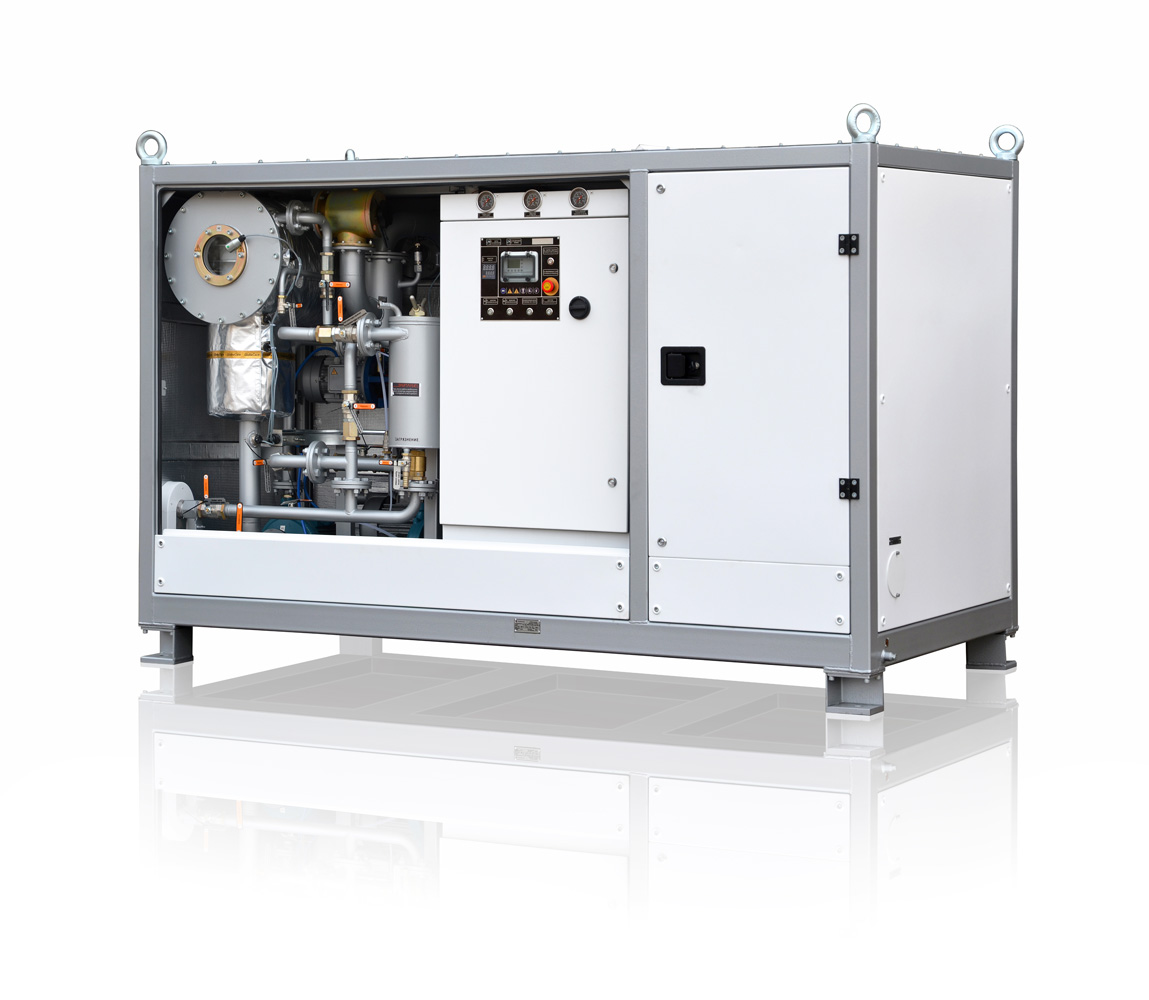

Установка для обработки трансформаторного масла УВМ-4/7 предназначена для дегазации, осушки, очистки от механических примесей и нагрева трансформаторного масла, заливаемого в силовые трансформаторы напряжением до 1150 кВ включительно.
Установка может быть использована для нагрева маслонаполненных электрических аппаратов горячим трансформаторным маслом, вакуумной осушки трансформатора и вакуумирования. Установка применяется в монтажных, ремонтных и эксплуатационных организациях, занимающихся обработкой трансформаторного масла.
Установка не пригодна для работы во взрывоопасных, отравляющих, вступающих в реакцию со смазочными материалами средах.
При применении установки в закрытых помещениях необходимо обеспечить отвод откачиваемых газов в атмосферу посредством трубопроводов.
Установка может обрабатывать минеральные трансформаторные масла имеющие следующие свойства:
- вязкость кинематическая, мм2/с, при 50 °С — 2…12;
- плотность при 20°С, кг/м.куб. — 800…950;
- массовое влагосодержание масла, ppm, не более — 100;
- класс промышленной чистоты по ISO 4406, не хуже — -/19/16.
Устройство
Установка непосредственно состоит из колонны вакуумной, насоса входного, нагревателя, насоса выходного, фильтра тонкой очистки, шкафа управления, системы трубопроводов с запорной и регулирующей арматурой, насосов вакуумных. Контроль параметров осуществляется контроллером. Все параметры системы отображаются на сенсорном дисплее.
Режимы работы
На основном экране выбирают основные рабочие режимы установки:
- в режиме «Дегазации» установка автоматически прогревается и после прогрева начинает работу в режиме дегазации масла. В этом режиме масло нагревается до заданной температуры, фильтруется, дегазируется в вакууме и после тонкой фильтрации поступает на выход;
- в режиме «Нагрева и фильтрации» установка нагревает и фильтрует масло без дегазации в вакуумной колонне;
- в «Ручном» режиме оператору доступно открытие и закрытие клапанов, включение и выключение насосов. В этом режиме можно диагностировать работоспособность компонентов.
Преимущества:
- нет необходимости использовать адсорбенты для обезвоживания трансформаторного масла;
- эксплуатация оборудования не вызывает загрязнения воздуха или отходов, требующих хранения и утилизации;
- простота в эксплуатации и обслуживании;
- максимальные характеристики масла даже после одного цикла обработки;
- низкое энергопотребление;
- низкий уровень шума;
- установку можно легко разместить на прицепе и использовать на месте эксплуатации трансформатора.
