Комплекс регенерации масла трансформаторного СММ-12Р. В настоящее время на энергопредприятиях используется более 40% силовых трансформаторов, которые эксплуатируются более 25 лет. Ежегодная повреждаемость трансформаторов имеет тенденцию к значительному росту.
Не смотря на различные подходы к анализу аварийности, основные выводы могут быть сделаны, что наиболее повреждаемыми узлами трансформаторов являются главная изоляция обмоток отводов, регуляторы напряжения и вводы.
Замена всех трансформаторов с длительным сроком службы, учитывая реальную экономическую ситуацию, оказывается невозможной. С другой стороны, фактический ресурс многих трансформаторов не исчерпан. Более того, его можно продлить, сохраняя требуемую эксплуатационную надежность. Достаточно произвести регенерацию масла.
Станция масляная мобильная СММ-12Р (Станция Масляная Мобильная Регенерационная) разработаны для продления срока службы трансформаторов методом восстановления диэлектрической прочности и химического состава электроизоляционных масел.
В процессе восстановления трансформаторного масла из него удаляются продукты распада масла и кислотные составляющие, происходит осветление масла, увеличивается его устойчивость к окислению и снижается способность к растворению газов.
Уникальность установок CММ-12Р заключается в их способности проводить регенерацию изоляционных масел прямо в трансформаторе при этом трансформатор может обрабатываться как во включенном состоянии так и в отключенном. Регенерация масла на месте эксплуатации дает возможность растворить осадок с изоляции обмоток и удалить его при помощи сорбента.
Несомненной примечательностью установки регенерации является использование специального сорбента «Фуллерова Земля» с возможностью многократного восстановления его характеристик, что дает возможность проводить непрерывную обработку масла без прерываний на замену сорбента и пополнение его запасов.
Сущность процесса регенерации.
Сущность процесса регенерации масла заключается в пропускании масла через сорбент, который имеет микропористую структуру, что способствует его «молекулярной фильтрации», в процессе которой вредные примеси и продукты распада масла задерживаются в гранулах сорбента.
После насыщения сорбента примесями установка СММ-12Р задействует режим реактивации сорбента. Во время реактивации сорбента происходит очистка микропор сорбента, при которой все вредные примеси удаляются в специальный сборник и угольный фильтр.
Теоретический ресурс сорбента составляет 400-500 реактиваций, что составляет 1,5 – 2 года непрерывной практически работы.
После истощения сорбционной способности, сорбент не представляет опасности для окружающей среды и может быть утилизирован как строительный мусор.
Проведенные работы по регенерации масла показали высокие результаты обработки трансформаторных масел.
Используемая технология показала свою высокую эффективность.
При регенерации эксплуатационных трансформаторных масел при использовании данной технологии обеспечивает значительное снижение тангенса угла диэлектрических потерь. Значение после регенерации соответствовало нормам для свежих трансформаторных масел.
Данное оборудование позволяет снизить кислотное число трансформаторного масла до нормируемых значений. Особенностью данной технологии является удаление растворимого и нерастворимого осадка. Осадок опасен тем, что он концентрируется в целлюлозной изоляции и может иметь кислотное число в десятки раз выше чем масла. Масло имеет свойство частично сбрасывать с себя кислые продукты, которые концентрируются в целлюлозной изоляции. При этом изменение кислотного числа трансформаторного масла изменяется очень медленно. Дальнейший рост кислотного числа происходит быстрее и характеризуется образованием нерастворимого осадка и водорастворимых кислот.
Описание конструкции и работы установки СММ-12Р
Установка имеет несколько типов конфигураций;
- стационарная

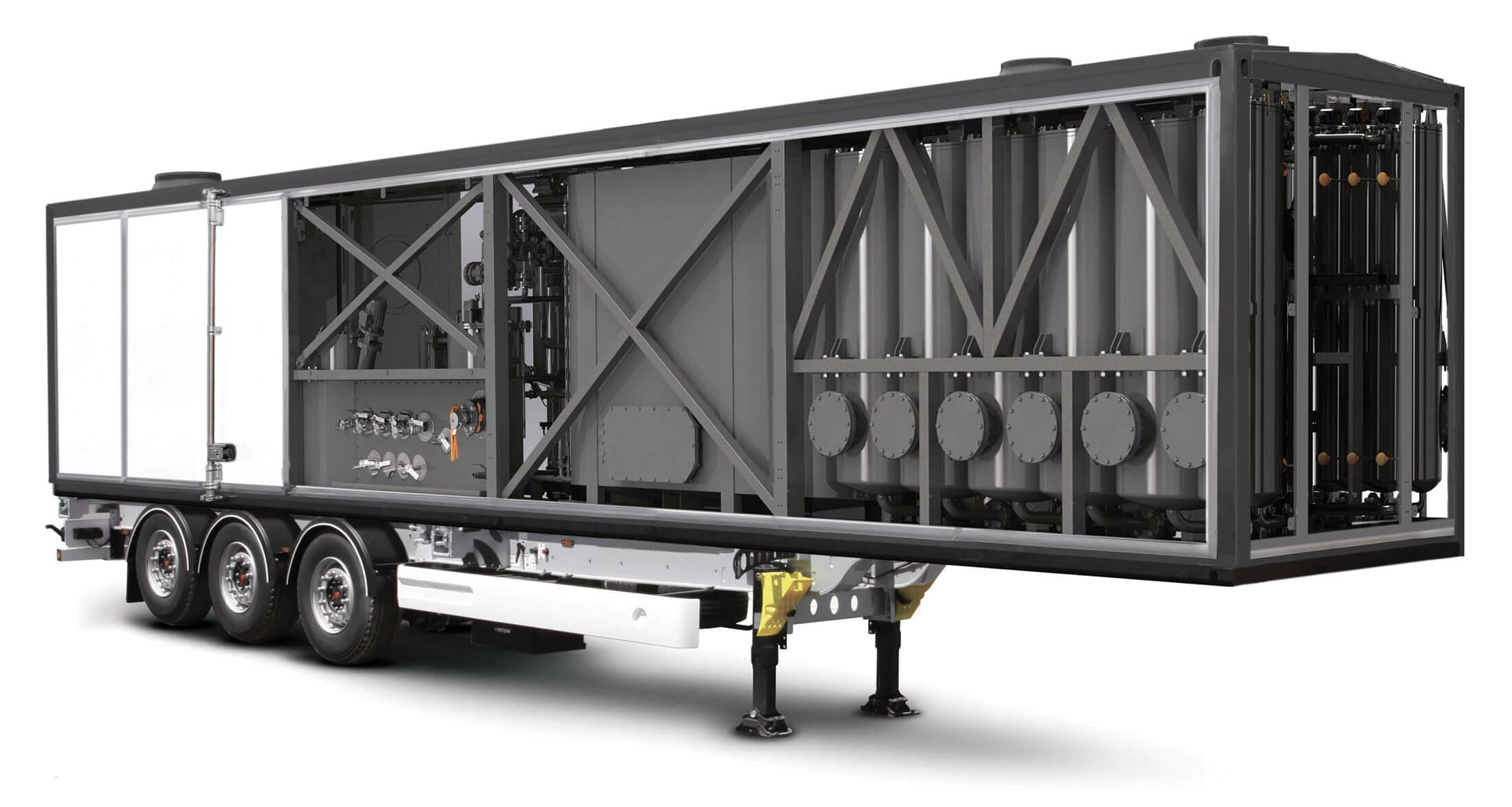

- мобильная на прицепе
- в комплекте с дегазационной установкой и местом оператора
- с дополнительным модулем регенерации
КОНФИГУРАЦИЯ ОБОРУДОВАНИЯ
Назначение станции масляной мобильной СММ-12Р
Установка предназначена для регенерации трансформаторных и турбинных минеральных и синтетических масел.
При длительной работе масел происходит их старение. Продуктами деградации масла являются различного рода химические компоненты, негативно влияющие на характеристики масла, как диэлектрика, так и на работу электрических аппаратов. Для устранения данной проблемы необходимо проводить периодическую регенерацию масла.
Станция предназначена для обработки электроизоляционных масел и сервисного обслуживания трансформаторов.
В процесс обработки электроизоляционных масел входят:
- Удаления растворенных в масле газов.
- Удаление свободной и растворенной воды.
- Удаление твердых частиц.
- Удаление продуктов распада масла.
В сервисное обслуживание трансформатора входят:
- Вакуумирование трансформатора.
- Нагрев трансформатора и активной части обмоток горячим маслом.
- Удаление шлама с обмоток трансформатора.
- регенерационные колонны загружаются сорбентом, который захватывает все продукты разложения масла;
- с учетом реактивации установки могут использовать один и тот же сорбентна протяжении 2-3 лет;
- сорбент может реактивироваться до 300 раз;
- системы регенерации могут быть объединены с блоками дегазации или могут быть приобретены в виде автономных систем;
- системы регенерации могут использоваться в сочетании с существующей установкой для дегазации или сушки.
Каждый модуль может быть настроен и включает в себя ряд опций:
- дополнительный вакуумный насос для вакуумирования трансформатора;
- крепиться на прицепе или полуприцепе;
- входные и/или выходные датчики влажности масла;
- дистанционное управление и контроль процесса через смартфон или ПК;
- рабочая зона с контролируемым климатом.
