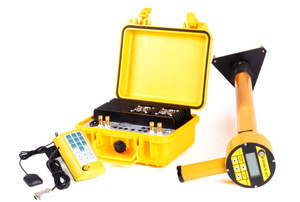

ПОИСК-021 — комплект приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода

ПОИСК-021 — комплект приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода

ПОИСК-021 — комплект приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода


Производитель:
Прочие

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание комплекта приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода ПОИСК-021:

Комплект приборов «Поиск – 021» предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода. Принцип действия комплекта приборов основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов. По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.

Технические характеристики комплекта приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода ПОИСК-021:

Параметр Значение
Обнаружение трубопровода в радиусе 15 метров
Быстрый поиск трубопровода с точностью ± 10 см для одной трубы
± 25 см в местах скопления труб
Измерение глубины залегания трубопровода с точностью ±5% при глубине залегания до 5 метров
Измерение действующих значений токов, протекающих по трубопроводу с частотами 10 Гц и 6,25 Гц с точностью ± 5%
измерение степени затухания токов в трубопроводе с точностью 1%
Память до 1900 результатов измерений в энергонезависимой памяти локатора
Питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА:
- гальванических с номинальным напряжением 1,5В;
- аккумуляторных с номинальным напряжением 1,2В;
Морозоустойчивый корпус (стеклопластик) Есть
Питание генератора от сети переменного тока или аккумулятора 12,6В емкостью 7Ач
Температура окружающей среды от минус 20°С до + 50°С
Относительная влажность 98%
Вес приборов локатор – 2,3 кг
генератор – 12 кг
Габаритные размеры локатор – 920х180х230 мм
генератор – 200х270х400 мм
Наименование Количество
1 Локатор 2
2 Генератор 2
3 Пульт дистанционного управления 1
4 Электронный дальномер «Трасса» 1
