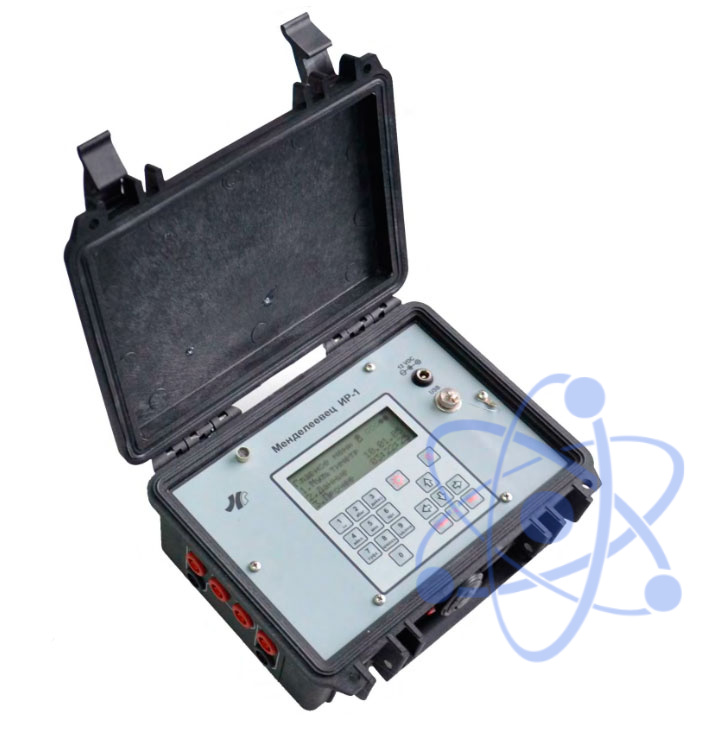

Назначение измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:
Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» предназначен для измерения и регистрации параметров электрохимической защиты и блуждающих токов, а также регистрации малых токов в процессе катодной поляризации с использованием специального шунта ШИ «Менделеевец».
Особенности измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:
- Четыре канала измерения (см. типовые схемы подключения);
- Наличие ЖК-дисплея и клавиатуры для программирования и визуального контроля измерений;
- Два режима измерения: ручной и автоматический;
- Наличие изолированного канала для измерения силы тока на 75 мВ шунте;
- Возможность ввода комментариев;ударопрочный и влагозащищенный корпус;
- Удобная программа обработки данных.

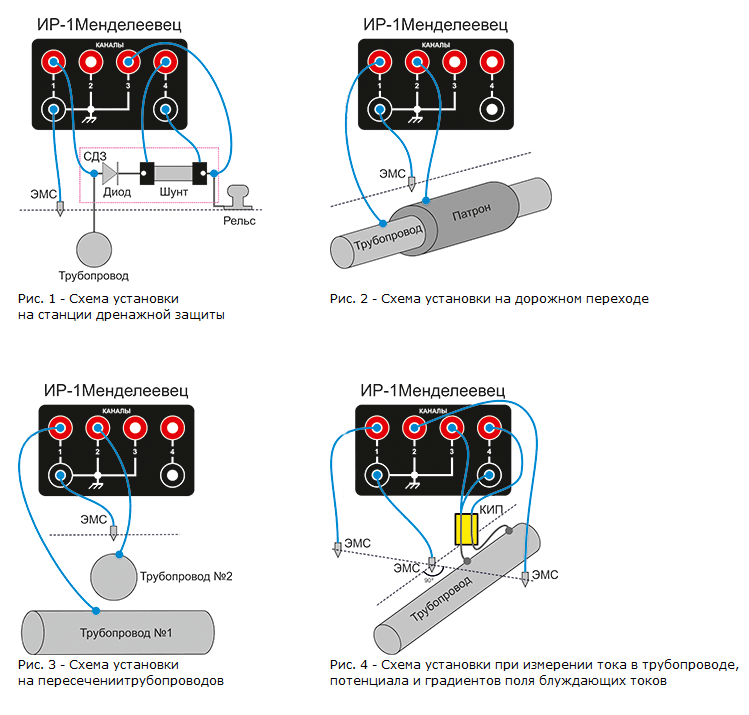

Типовые схемы подключения регистратора:
Регистратор ИР-1 «Менделеевец» позволяет проводить измерения:
- На станциях дренажной защиты (рис. 1);
- На дорожных переходах (рис. 2);
- На пересечениях трубопроводов (рис. 3) и др.
- Тока в трубопроводе, потенциала и градиентов поля блуждающих токов (рис. 4);

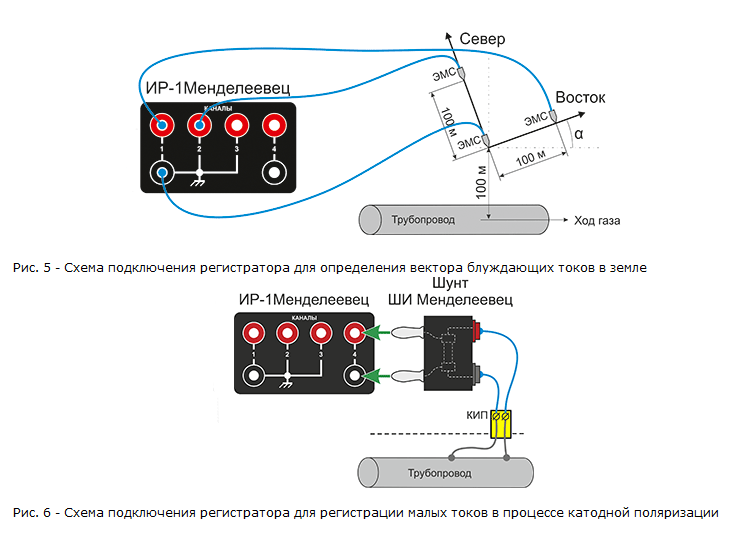

- Для определения вектора блуждающих токов в земле (рис. 5).
