ДКИ-3К — дефектоскоп искровой

ДКИ-3К — дефектоскоп искровой

ДКИ-3К — дефектоскоп искровой


Производитель:
Прочие

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение дефектоскопа искрового ДКИ-3К:

Дефектоскоп искровой ДКИ-3К предназначен для качественной оценки изоляционного покрытия различных трубопроводов (кабелей) при строительстве или в эксплуатации.

Индикатором наличия воздушных промежутков в изоляции или недостатка толщины изоляции является электрический пробой между электродом высоковольтного пробника и трубой. При этом труба (кабель) предварительно соединяются с клеммой заземления прибора или непосредственно, или через грунт.

Испытательное напряжение для оценки качества изоляции имеет вид коротких одно полярных импульсов. Их амплитуда выбирается оператором в блоке контроля и стабилизируется автоматически.

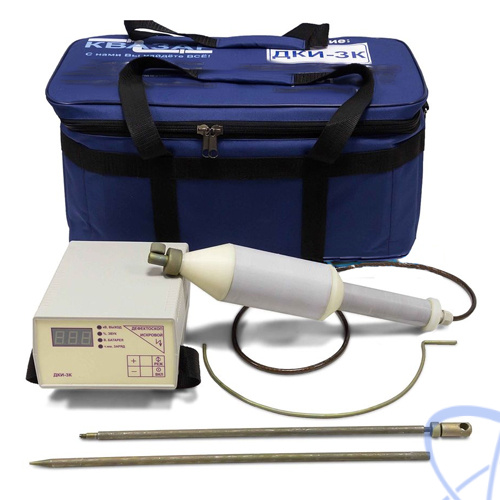

Дефектоскоп ДКИ-3К состоит из блока контроля, высоковольтного пробника со съемными электродами разной формы и средств заземления (провод, штырь, клипсы). Конструкция прибора позволяет его использование в полевых условиях практически круглый год (в сухую погоду).

Технические характеристики дефектоскопа искрового ДКИ-3К:

Параметр Значение
Диапазон толщины контролируемых покрытий, мм до 9
Расстояние между двумя дефектами, фиксируемыми как раздельные, мм ≥25
Диаметры труб, мм от 89 до 235
Амплитуда импульсов напряжения на электроде высоковольтного пробника прибора задается и автоматически стабилизируется в диапазоне, кВ от 1 до 36
Частота повторения высоко-вольных импульсов, Гц 45÷55
Скорость перемещения электрода высоковольтного пробника по проверяемой поверхности, не более, м/с 0,3
Потребляемая мощность (при максимальном выходном напряжении), не более, Вт 2
Время непрерывной работы прибора с полностью зараженными аккумуляторами, не менее, ч 8
Напряжение питания, В 9,6-11,5
Габаритные размеры блока контроля, мм 200х140х80
Габаритные размеры высоковольтного пробника 350х63х63
Масса блока контроля, кг: 1
Масса высоковольтного пробника 0,5
Температура, °С от -20 до +40
Относительная влажность воздуха, не более, % 90
Наименование Количество
1. Блок контроля 1
2. Пробник высоковольтный 1
3. Провод заземления (10 м) с крючками 1
4. Штырь заземления 1
5. Клипса магнитная 1
6. Провод (5 м) для подключения клипсы магнитной к прибору 1
7. Электрод (щуп) дугообразный (Ø244 мм) 1
8. Выпрямитель сетевой 12 В, 1 А (штекер DC 5.5/2.1 мм) для зарядки 1
9. Шнур зарядки от гнезда прикуривателя 1.5 м (штекер прикуривателя — штекер DC 5,5/2,1 мм) 1
10. Паспорт 1
11. Техническое описание 1
12. Руководство по эксплуатации 1
13. Кейс 1
