Назначение измерителя диагностического универсального ДИАКОР:
Измерители диагностические универсальные « ДИАКОР » ( далее - измерители ) предназначены для измерений напряжения постоянного и переменного токов, измерений постоянного тока и постоянного тока с использованием внешнего шунта.
Описание измерителя диагностического универсального ДИАКОР:

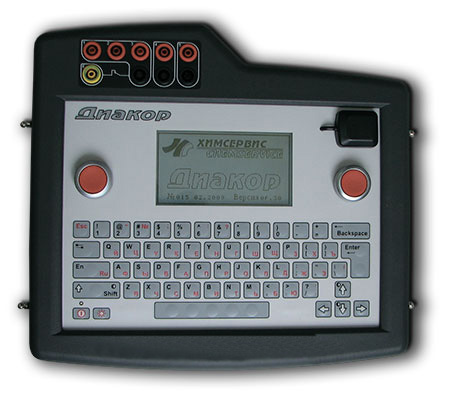

Измерители выполнены в виде моноблока в пластмассовом корпусе. Измерители состоят из следующих модулей : модуль микроконтроллера, модуль Flash- памяти, панель управления и индикации, модуль измерений, модуль навигационного приёмника, аккумуляторный источник питания (Li-On), модуль питания и зарядки аккумуляторной батареи ( АКБ ), модуль связи с ПК (USB). В верхней части корпусной коробки находятся девять входных клемм. На передней панели измерителей находятся : графический жидкокристаллический ( ЖК ) дисплей, клавиатура, антенна навигационного приёмника, две кнопки повышенной надёжности для записи данных в память. Дополнительно с измерителями может поставляться внешний поисковый модуль трассоискателя, в совокупности с которым измеритель обеспечивает возможность нахождения трубопровода, индикацию глубины залегания и тока, протекающего в трубопроводе, бесконтактным методом.
Питание измерителя осуществляется от встроенного аккумулятора или от адаптера. Принцип действия измерителей основан на аналогово - цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером.
Особенности измерителя диагностического универсального ДИАКОР:
- Измерение потенциалов труба-земля (интенсивные измерения)
- Измерение градиентов напряжений переменного тока в земле (метод ИПИ);
- Исследование формы сигнала системы катодной защиты;
- Измерение поляризационного потенциала;
- Определение оси трубопровода
- Определение глубины залегания трубопровода и бесконтактное измерение переменной составляющей тока в трубопроводе;
- Регистрация блуждающих токов;
- Регистрация малых токов в процессе катодной поляризации с использованием специального шунта ШИ «Менделеевец»;
- Определение абсолютных координат в системе GPS;
- Регистрация всех измеренных параметров во внутренней флеш-памяти;
- Передача данных на стационарный или мобильный компьютер
