Назначение стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А:
Газоанализатор ПКУ-4/4-С-4Р-2А предназначен для измерения, регистрации и регулирования концентрации диоксида углерода (углекислого газа) и выдачи световой и звуковой сигнализации по двум уровням концентрации газа. Газоанализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Прибор дополнительно комплектуется выносным преобразователем с диффузионным забором пробы (ИПДУ-02 (до 1%), ИПДУ-02 (до 10%)) или с принудительным (с компрессором, ИПДУ-02 К (до 1%), ИПДУ-02 К (до 10%)).
Особенности применения стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А:
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1.005-88 и уровня ПДК.
Особенности стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А:
- 4 канала измерения;
- выносной преобразователь;
- 4 реле;
- 2 унифицированных токовых выхода;
- возможность измерений в подвижных и неподвижных газовых средах;
- возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний);
- реализована возможность работы с компьютером по интерфейсам RS-232, RS-485, USB;
- возможность протоколирования результатов измерений до 30000 точек измерений;
- возможность объединения приборов в измерительную сеть.
Описание стационарного четырехканального газоанализатора диоксида углерода (измерительный блок) ПКУ-4/4-С-4Р-2А:

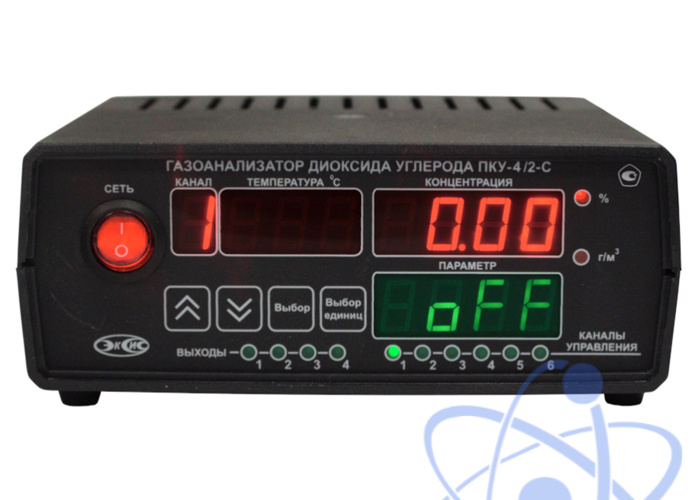

Блок измерения ПКУ-4/4-С-4Р-2А изготавливается в пластмассовом корпусе в настольном варианте. На лицевой панели блока расположены элементы управления и индикации. На задней панели располагаются разъемы для подключения измерительных преобразователей, разъемы выходов четырех реле, разъемы двух токовых выходов, разъ?мы интерфейсов RS-232, RS485, USB, держатель предохранителя.
Измерительный блок считывает информацию из измерительных преобразователей – концентрацию диоксида углерода и индицирует её на индикаторах лицевой панели. Связь с измерительным преобразователем ведется по цифровому интерфейсу RS-485 на скорости 9600 бит/с. Интервал опроса преобразователя составляет около одной секунды. В зависимости от выбранных единиц индикации осуществляет пересчет из основных единиц измерения % в г/м3.
При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память блока с определенным периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.
С помощью цифровых интерфейсов из прибора могут быть считаны текущие значения измерения объемной доли, накопленные данные измерений, изменены настройки прибора. Измерительный блок может работать с компьютером или иными контроллерами по трем цифровым интерфейсам: RS-232, RS-485, USB. Допускается подключение и работа блока по всем интерфейсам одновременно. Скорость обмена по интерфейсам RS-232 и RS-485 настраивается пользователем в пределах от 1200 до 115200 бит/с. USB интерфейс поддерживает стандарт 2.0, скорость обмена по стандарту Full-Speed. При работе с компьютером прибор определяется как HID-устройство и с операционными системами Windows XP и Windows Vista не требует установки дополнительных драйверов.
Измерительный блок ПКУ-4/4-С-4Р-2А в качестве выходных устройств может использовать четыре реле и два токовых выхода. Токовые выходы могут быть настроены пользователем для работы в стандартных диапазонах: 0…5 мА, 0…20 мА, 4…20 мА. Работа выходных устройств определяется настройками каналов управления. Каждое выходное устройство реле или токовый выход жестко связано с каналом управления – выходное устройство 1 управляется каналом управления 1; выходное устройство 2 управляется каналом управления 2 и так далее. При этом канал управления может быть настроен на события и измеряемый параметр любого канала измерения. Каналы управления с 1 по 4 – завязаны на реле, каналы 5 и 6 – на токовые выходы. Работа канала управления может быть настроена одним из следующих способов: выключено, логический сигнализатор, стабилизация с гистерезисом (только для реле), стабилизация по ПИД закону, линейный выход (только для токовых выходов). При выборе логики стабилизация с гистерезисом (только для реле), стабилизация по ПИД закону, прибор может стабилизировать заданный параметр по фиксированному значению, либо по значению, меняющемуся во времени по программе (подробнее см. 6.3.3.3, 6.3.3.4)
