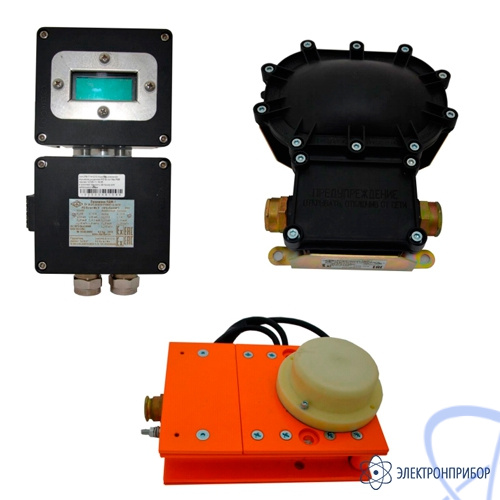

Назначение комплекса метанометрического с функцией автоматической непрерывной передачи данных о содержании метана в систему АГК МГМ-1Р:
Комплекс МГМ-1Р предназначен для контроля местных скоплений метана в районе действия очистных и проходческих комбайнов и других горных машин и механизмов.
Применение: шахты, опасные по газу и/или пыли всех категорий и сверхгатигорийные.
Комплекс МГМ-1Р предназначен для:
- для выдачи предупредительной сигнализации (при достижении 1,5 % об. д. метана в атмосфере горной выработки) и отключения электропитания горной машины (при достижении 2,0 % об. д. метана в атмосфере горной выработки);
- для передачи данных о содержании метана в атмосфере горной выработки в систему АГК.
Метанометр обеспечивает:
- Измерение объемной доли метана в контролируемой атмосфере;
- Звуковую и световую сигнализацию о превышении порога срабатывания;
- Отключение энергии электропитания горной машины или компрессорной установки при превышении предельнодопустимого значения;
- Защиту от несанкционированного изменения регулировок;
- "Черный ящик" емкостью более 45 часов;
- Настройку и считывание информации из памяти МГМ-1Р при помощи устройства считывания информации УСИ-1 на ПК;
- Передачу информации о концентрации метана в систему АГК по радиоканалу через ретранслятор РДМ-1 и приёмник ПДМ-1 данных метанометра.
Передающая часть

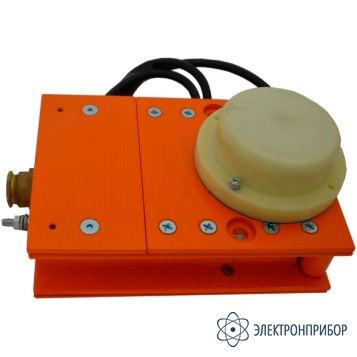

Кожух КЗМ-1.2 - обеспечивает защиту переносного блока, выкл.чателя и приёмодающего модуля от внешних воздействий.
Выключатель - обеспечивает управление внешней сигнализацией и отключение питания горной машины.
Приёмо-передающий модуль LoRa с антенной - обеспечивает передачу информации о содержании метана в атмосфере горной выработки по радиоканалу с переносного блока на РДМ-1.
Переносной блок - обеспечивает измерение содержания метана в атмосфере горной выработки, управление выключателем, передачу информации на приёмо-передающий модуль, а также питание выключателя и приёмопередающего модуля.
Метанометрический блок МР-3Р - обеспечивает измерение содержания метана в атмосфере горной выработки, управление выключателем, передачу информации на приёмопередающий модуль.
Блок питания БП-3Р - обеспечивает питание метанометрического блока МР-3Р, выключателя и приёмопередающего модуля.

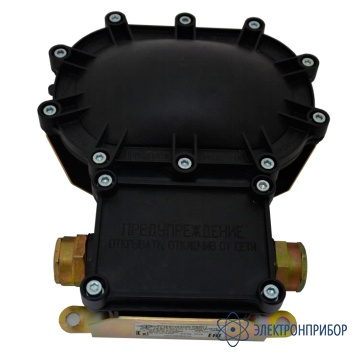

Ретранслятор данных метанометра РДМ-1
Аппаратный отсек - содержит блок искрозащиты, преобразователь напряжения ~127 В =5 В, резервный
аккумулятор, приёмопередающий модуль, антенну. Обеспечивает приём информации о содержании метана в атмосфере горной выработки от одной, двух или трёх передающих частей, установленных на горной машине и передачу данных на ПДМ-1. При отключении электропитания продолжает автономно работать до десяти часов. Отсек подключения. Обеспечивает подключение питания ~127 В от сети питания шахных светильников.
