ФЛЮОРИТ-Ц — газоанализатор

Распечатать Сохранить в PDF Артикул: 51869

Производитель:
Ангарское ОКБА

Гарантия:
12 мес.

Межповерочный интервал:
12 мес.

Реестр ГСИ РК:
до 31.08.2021 г.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

Запросить цену

Сравнение

Назначение газоанализатора ФЛЮОРИТ-Ц:

ФЛЮОРИТ-Ц предназначен для измерений объёмной доли кислорода в инертных газах и азоте и представляет собой цифровой промышленный, стационарный прибор непрерывного действия. Принцип действия газоанализатора основан на применении потенциометрической твёрдоэлектролитной ячейки.

Сверх широкий диапазон измерений газоанализатора (10^-6…100%) позволяет использовать его как при производстве особо чистых инертных газов и азота, так и при контроле технологических процессов в нефтехимической, химической, металлургической отраслях промышленности.

При заказе обязательно должны быть указаны:

Требуемый выходной сигнал (0-5 мА или 4-20 мА);
Состав анализируемого газа;
Давление анализируемого газа.

Рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см² до давления 400 кгс/см² путём дополнительной комплектации узлами формирования газового потока.

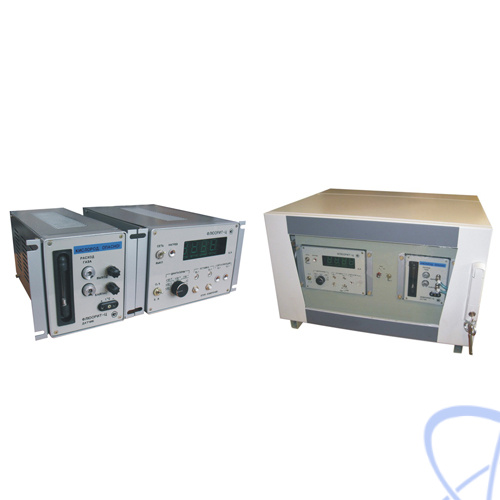

ФЛЮОРИТ-Ц изготавливается в стандартном корпусе и в пылебрызгозащищёном корпусе (IP55). Газоанализатор (датчик и блок измерений) размещаются в приборный шкаф фирмы Rittal, при этом шкаф дорабатывается до нужных характеристик. Данная система позволяет существенно расширить применение газоанализатора ФЛЮОРИТ-Ц в условиях повышенной влажности и запылённости производственных помещений. По аналогии в пылевлагозащищёном исполнении (IP55) можно изготовить газоанализатор ГИАЦИНТ.

Особенности газоанализатора ФЛЮОРИТ-Ц:

Широкий диапазон и высокая точность измерения;
Быстродействие;
Высокая надёжность и долговечность;
Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
Простота эксплуатации и ремонта;
Возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.

Технические характеристики газоанализатора ФЛЮОРИТ-Ц:

Параметр	Значения
Диапазоны измерений объёмной доли кислорода	от 1×10^-6 до 1×10^-4 %; от 1×10^-5 до 1×10^-3 %; от 1×10^-4 до 1×10^-2 %; от 1×10^-3 до 1×10^-1 %; от 1×10^-2 до 1%; от 0,1 до 10%; от 1 до 100%
Основная относительная погрешность: - для области измерений от 1×10^-6 до 1×10^-5 %, не более - для области измерений от 1×10^-5 до 1×10^-3 %, не более - для области измерений от 1×10^-3 до 100 %, не более	±10% ±6% ±4%
Время установления показаний: - для области измерений от 1×10^-6 до 1×10^-3 % (включительно), не более - для области измерений более 1×10^-3 до 0,1 % (включительно), не более - для области измерений более 0,1 до 100 % (включительно), не более	10 мин 1,5 мин 0,5 мин
Унифицированный выходной сигнал для каждого диапазона измерений	0…5 мА или 4…20 мА
Параметры анализируемого газа: - температура в точке отбора - давление на входе	от -10 до +50 °С 4…600 кПа
Температура окружающего воздуха	+5…+50 °С
Потребляемая мощность, не более	120 Вт
Габаритные размеры: - датчик - блок измерений	165 × 145 × 340 мм 250 × 145 × 350 мм
Масса: - датчик - блок измерений	4 кг 4,5 кг
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы, не менее	10 лет

№	Наименование	Количество
1	Датчик	1
2	Блок измерений (0-5 мА или 4-20 мА)	1
3	Устройство для измерений расхода газа типа УИРГ. Аттестат методики выполнения измерений расхода газа	1
4	Аттестат аккредитации метрологической службы на право поверки средств измерений. Копия	1
5	Нагреватель	1
6	Элемент чувствительный	1
7	Прокладка 5К7.840.190-01	4
8	Прокладка 5К8.683.347	2
9	Прокладка 5К8.683.349	2
10	Прокладка 5К8.683.392	4
11	Прокладка 5К8.683.393	2
12	Прокладка 5К8.683.442	4
13	Прокладка 5К8.683.544	2
14	Вставка плавкая ВП1-1-2А АГ0.481.303ТУ	3
15	Труба фарфоровая № 53 I ОК.НГ.ТУ17 Латв. ССР 0255-85, длина 0,136 м	1
16	Устройство для измерений расхода газа УИРГ-2	1
17	Трубка	1
18	Ниппель прижимной 2-1-ц	2
19	Гайка накидная 2-1-ц	2
20	М6-6gх25.58.019 ГОСТ 7805-70	8
21	Гайка М6 -6Н.5.0 16 ГОСТ 5927 -70	8
22	Шайба 6.65Г.0 19 ГОСТ 6402 -70	8
23	Шайба 6-04.016 ГОСТ1045 0-78	8
24	Розетка ОНЦ-РГ-09-4/18-Р12 БРО.364.082 ТУ	1
25	Розетка ОНЦ-РГ-09-4/14-Р12 БРО.364.082 ТУ	1
25	Розетка ОНЦ-РГ-09-7/18-Р12 БРО.364.082 ТУ	1
26	Вилка ОНЦ-РГ-09-7/18-В12 БРО.364.082ТУ	1
27	Вилка В6,3-004 ГОСТ 7396-85	1
28	Вилка ОНЦ-РГ-09-19/24-В12 БРО.364.082 ТУ	1
29	Комплект электрических принципиальных схем	1
30	Руководство по эксплуатации	1
31	Инструкция по поверке	1
32	Копия аттестата аккредитации метрологической службы на право поверки средств измерений	1
