Назначение газоанализатора ЭГС:

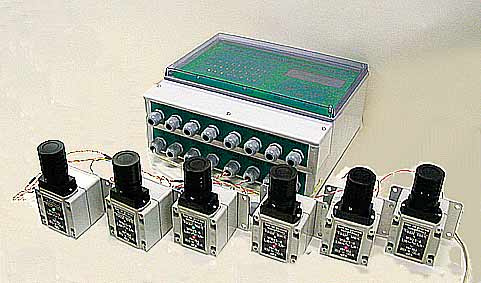

Газоанализатор является стационарным многоканальным прибором непрерывного действия. Газоанализатор ЭГС состоит из блока управления стандартных или уменьшенных габаритов, и выносных датчиков: оптических ЭГОС-И, термокаталитических ЭГТС-И, электрохимических ЭГЭС-И и коробок распределительных.
В состав газоанализатора входят датчики в количестве:
- от 1 до 2 – при использовании блока управления уменьшенных габаритов.
- от 3 до 16 – при использовании блоков управления стандартных размеров;
Связь между блоком управления и датчиками осуществляется посредством цифрового интерфейса RS-485. Блок управления осуществляет питание датчиков, обработку измерительной информации, обработку и вывод информации на жидкокристаллический дисплей, а также выработку управляющих сигналов для внешних исполнительных устройств. Интерфейс для связи с аппаратурой внешнего уровня: оптоизолированныий интерфейс RS-485 (Моdbus RTU, 9600 бод, длина линии связи до 1200 м).
На цифровой индикатор выводятся:
- номер канала,
- вид газа,
- концентрация газа в мг/м3,
- % НКПР или %,
- об.,
- световая индикация превышения пороговых уровней по каналам.
Датчики газоанализатора имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ Р 51330.10, маркировку взрывозащиты:
- ЭГОС-И – 1ExibIIBT6;
- ЭГТС-И – 1ExibdIIBT6;
- ЭГЭС-И – 1ExibIICT6.
Блок управления имеет маркировку взрывозащиты [Exib]IIC, коробка распределительная – 1ExibIICT6. По защищенности от влияния пыли и воды датчики и коробки распределительные соответствуют степени защиты IP54, блок управления – IP44 по ГОСТ 14254.
При заказа дополнительно оговаривается:
Необходимость поставки и количество дополнительных калибровочных камер, а также их тип (для электрохимических и термокаталитических датчиков или для оптических датчиков).
