ТКА-ВД — спектроколориметр

ТКА-ВД — спектроколориметр

ТКА-ВД — спектроколориметр


Производитель:
ТКА
Гарантия:
12 мес.
Межповерочный интервал:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Назначение спектроколориметра ТКА-ВД:

Спектроколориметр ТКА-ВД предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931 г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с большой точностью подойдет спектроколориметр ТКА-ВД. Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный спектроколориметр ТКА-ВД, цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ТКА-ВД, стоимость которого включает в себя заводскую калибровку, пригодится для самых разных условий исследования, от бытовых до научных.

Особенности спектроколориметра ТКА-ВД:

  • Компактность и удобство в эксплуатации;
  • Вывод информации на встроенный ЖКИ;
  • Прямых отечественных аналогов нет;
  • Определения значений в режиме реального времени;
  • Собственная программа для связи с ПК;
  • Малое энергопотребление;
  • Простота и удобство в эксплуатации;
  • Фотометрическая гайка под штатив.

Описание спектроколориметра ТКА-ВД:

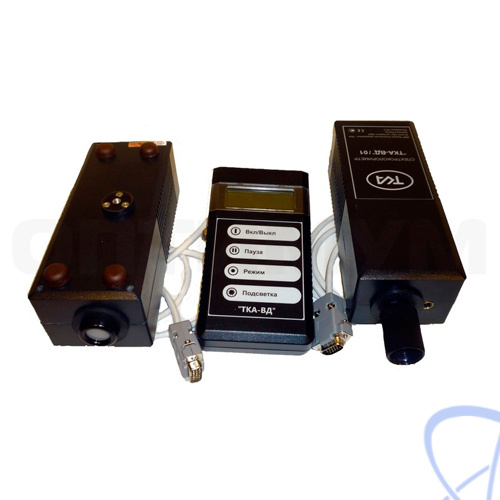

Конструктивно ТКА-ВД состоит из трёх функциональных блоков:

  • Блок 01 "Яркость" (сменный оптоэлектронный блок с кабелем, входной тубус ø21 с линзой);
  • Блок 02 "Освещённость" (сменный оптоэлектронный блок с кабелем, входное окно с молочным стеклом ø15);
  • Блок обработки сигнала с 15-контактным разъемом для подключения сменного оптоэлектронного блока, с гибкой клавиатурой и двухстрочным символьным дисплеем, с подсветкой.

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.

Также выпускаются варианты с одним оптическим блоком, где соединение неразъёмное с блоком обработки сигнала: ТКА-ВД (01) и ТКА-ВД (02) соответственно.

Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.

Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":

  • Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (x, y) в системе МКО 31;
  • Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (u', v') в системе МКО 76;
  • Отображение координат цвета X, Y, Z;
  • Отображение коррелированной цветовой температуры Тц, К.

Прибор ТКА-ВД имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS - 232 (виртуальный USB). Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с.

Программное обеспечение "Спектрофотометр":

Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS - 232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа A - B). Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.

Системные требования:

  • IBM-совместимый компьютер;
  • Операционная система Win98/XP/NT/XP/Vista/Seven;
  • Свободный USB-порт (виртуальный СОМ порт).

Возможности программы:

  • Чтение и отображение значений измеряемых параметров в реальном времени;
  • Экспорт данных в MS Excel и файлы TXT, BMP;
  • Автосканирование подключения прибора к ПК;
  • Контроль ошибок получения данных.

Нормативные документы:

  • ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска;
  • ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний;
  • СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.

Технические характеристики спектроколориметра ТКА-ВД:

Параметр Значение
Тип  Прямой метод измерения
Приёмник Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Оптический диапазон 390÷760 нм
Количество точек опроса 61
Поле зрения блока (для блока 01)
Диапазоны измерения коррелированной цветовой температуры 1600 ÷ 16 000 К
Диапазоны измерения координат цветности x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595
Пределы рабочей освещённости 10 ÷ 20 000 лк
Пределы рабочей яркости 10 ÷ 20 000 кд/м²
Пределы допустимого значения абсолютной погрешности измерения координатцветностиx тепловых источников, y, не более ±0,005
Пределы допустимого значения абсолютной погрешности измерения координатцветностиx других источников со сплошным спектром излучения, y, не более ±0,02
Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более
5,0 %
Дисплей Двухстрочный 16 знаковый ЖКД со светодиодной подсветкой
Питание NiMH аккумуляторная батарея -  типоразмер батареи «Крона», 8,4 В
Габаритные размеры измерительного блока 165х85х35 мм
Габаритные размеры фотометрической головки 240х70х70 мм
Масса прибора (не более) (без штатива) 2,5 кг
Наименование Количество
1 Спектроколориметр ТКА-ВД (три функциональных блока) 1
2 NiMH аккумуляторная батарея (типоразмер «Крона», 6F22) 1
3 Блок питания AC-220-Si для зарядки аккумуляторной батареи 1
4 Кабель связи с ПК (USB A-B) 1
5 Диск с программным обеспечением 1
6 Руководство по эксплуатации 1
7 Паспорт 1
8 Сумка для прибора 1
9 Транспортная тара 1
