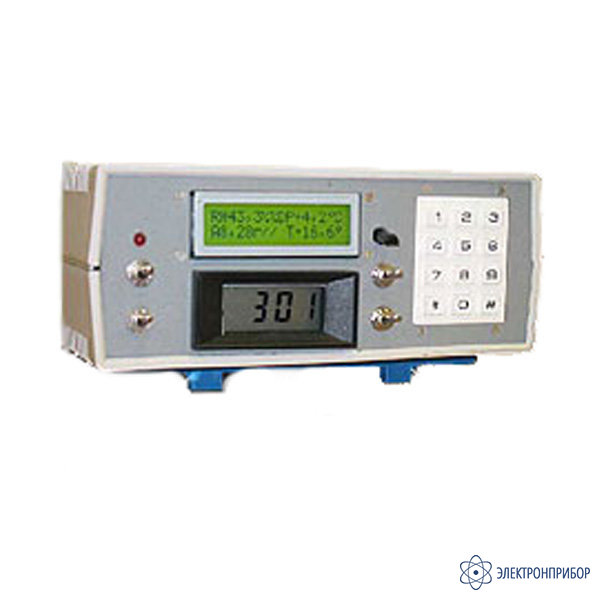

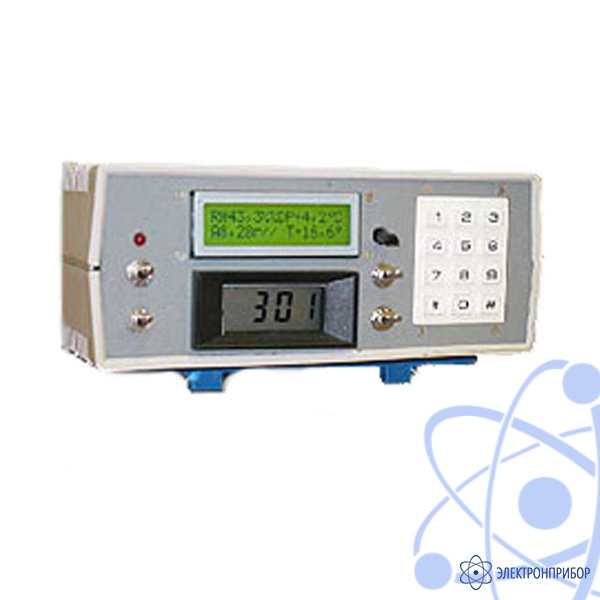

Назначение гигрометра ТКА-МК:
Гигрометр для измерения абсолютной влажности газов создан на основе оптического датчика, состоящего из резонансной водородной лампы с длиной волны излучения 121,6 нм и солнечно-слепого фотоприемника - фотоэлемента с катодом из никеля.
Прибор позволяет измерять температуру, абсолютную влажность воздуха в диапазоне концентраций от 0,2 до 20 г/м, вычислять относительную влажность при комнатной температуре в диапазоне от 0% до 95%, а также вычислять температуру точки росы в диапазоне от 22 °С до -35 °С.
Особенности гигрометра ТКА-МК:
- Мгновенное действие - постоянная времени определяется только временем срабатывания электронного индикаторного устройства.
- Возможность изменения чувствительности до пяти раз.
- Возможность градуировки и поверки прибора по одной реперной точке, например, по сухому газу.
- Одновременное определение нескольких практически необходимых величин влажности.
- Получение высокой точности измерений при малых значениях относительной влажности.
Уравнение измерения гигрометра ТКА-МК:
Закон поглощения электромагнитной энергии Ламберта-Бугера-Бера:
I121,6 = Io · e-sNt
N = Dlg(I) / sl
A = 11,6 x Dln(I) г/м; для l = 1 мм;
Конструкция гигрометра ТКА-МК:
Стандартное питание от сети 220 В 50 Гц. Выход - измеренные значения абсолютной влажности и температуры газа, а также вычисленные значения относительной влажности и температуры точки росы. Возможность обработки и запоминания указанных величин с использованием персонального компьютера версии 386 и выше. Вес прибора до 1 кг, габариты 300 x 200 x 150 мм.
Области применения гигрометра ТКА-МК:
- Исследования изменения влажности в быстропротекающих процессах.
- Одновременное измерение основных характеристик влагосостояния и влагосодержания (относительной влажности, абсолютной влажности, температуры точки росы) в реальном масштабе времени.
- Измерения влажности в чистых газах и в газовых смесях с постоянным содержанием кислорода, например, в воздухе. Прибор прошел испытание на утверждение типа в Госстандарте РФ.
